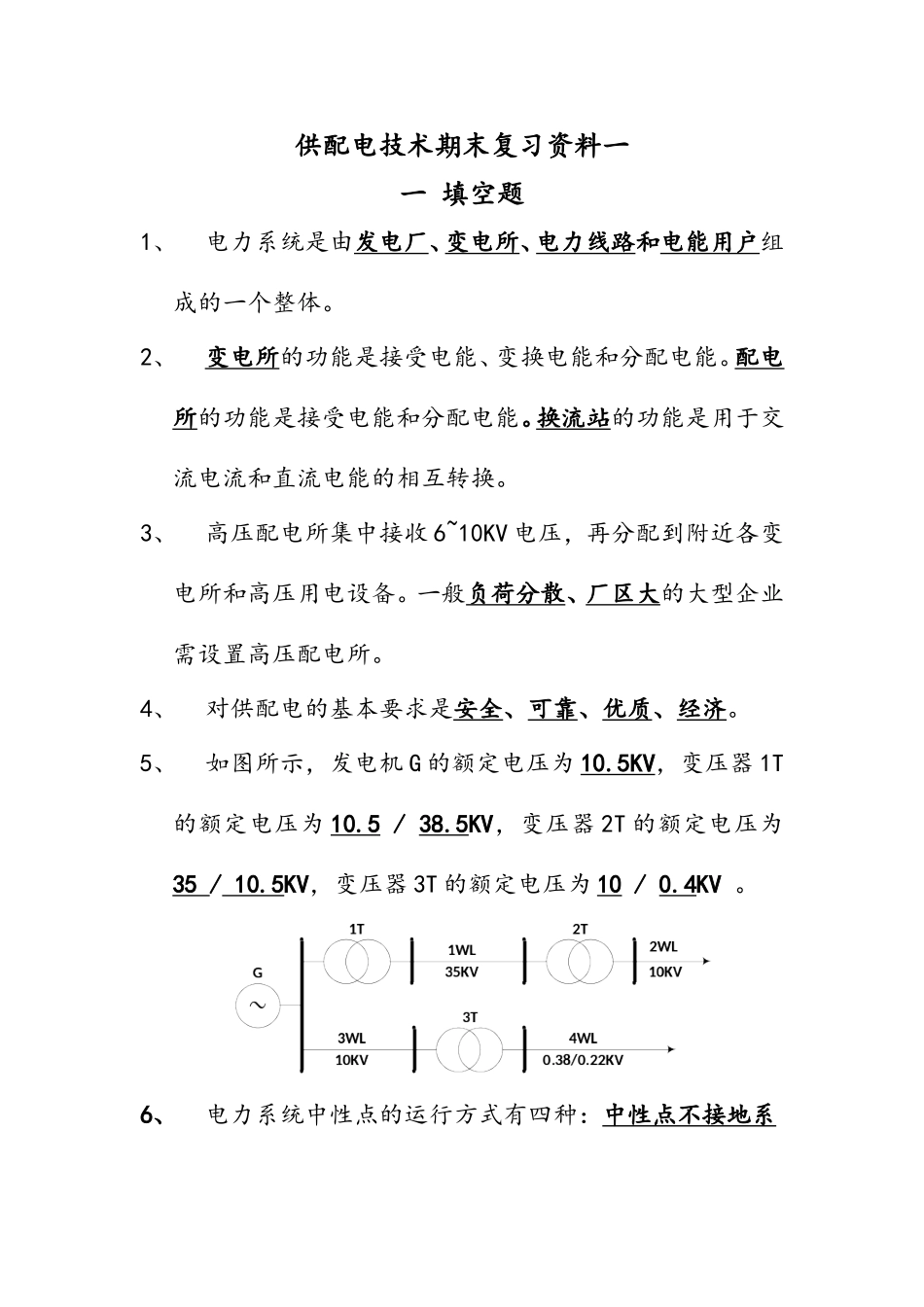

供配电技术期末复习资料一一填空题1、电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。2、变电所的功能是接受电能、变换电能和分配电能。配电所的功能是接受电能和分配电能。换流站的功能是用于交流电流和直流电能的相互转换。3、高压配电所集中接收6~10KV电压，再分配到附近各变电所和高压用电设备。一般负荷分散、厂区大的大型企业需设置高压配电所。4、对供配电的基本要求是安全、可靠、优质、经济。5、如图所示，发电机G的额定电压为10.5KV，变压器1T的额定电压为10.5/38.5KV，变压器2T的额定电压为35/10.5KV，变压器3T的额定电压为10/0.4KV。6、电力系统中性点的运行方式有四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。7、中性点的运行方式主要取决于单相接地时电气设备绝缘的要求和对供电可靠性的要求。8、我国3~63KV系统，一般采用中性点不接地运行方式；当3~10KV系统接地电流大于30A，20~63KV系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式；110KV及以上系统和1KV以下的低压系统，采用中性点直接接地运行方式。9、当中性点不接地系统的单相接地电流超过规定值时，为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。10、电能的质量指标为电压、频率和可靠性。11、电压偏离是电压偏移额定电压的幅度。12、电压波动是指电压的急剧变化。13、周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒服的现象，称为闪变。14、我国将电力负荷按其对供电可靠性的要求划分为三类。15、一级负荷应由两个独立电源供电。16、二级负荷应由两回线路供电。17、按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷和反复短时工作制负荷。18、反复短时工作制负荷可用负荷持续率来表示。19、负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。20、日负荷曲线有两种绘制方法，分别是折线形负荷曲线和阶梯形负荷曲线。21、日负荷曲线是按时间的先后绘制的，年负荷曲线是按负荷的大小和累计的时间绘制的。22、导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。23、当设备台数多，总容量足够大，没有特大型用电设备时，计算负荷应该采用需要系数法。24、用二项式法进行负荷计算时，既考虑了用电设备的平均负荷，又考虑了几台最大用电设备引起的附加负荷。25、单相设备的总容量不超过15%时，单相设备可按照三相负荷平衡计算。单相设备的总容量超过15%时，应把单相设备容量换算为等效的三项设备容量，再算出三相等效计算负荷。26、变压器的功率损耗可分为铁损和铜损。27、铁损是变压器主磁通在铁芯中产生的损耗；铜损是变压器负荷电流在一、二次绕组中产生的损耗。28、尖峰电流是指单台或多台用电设备持续1~2S的短时最大负荷电流。29、功率因数太低将会给供配电系统带来电能损耗增加、电压损失增大和供电设备利用率降低等不良影响。30、功率因数不满足要求时，首先应提高自然功率因数，然后再进行人工补偿。31、高压电容器组宜接成中性点不接地Y形，容量较小时宜接成△形接线，低压电容器组应接成△形接线。32、按并联电容器在用户供配电系统中的装设位置，并联电容器的补偿方式有3种：高压集中补偿、低压集中补偿和单独就地补偿。其中补偿范围最大，补偿效果最好的是单独就地补偿；利用率最高，维护管理最方便的是高压集中补偿。33、并联电容器的控制方式是控制并联电容器的投切，有固定控制方式和自动控制装置两种。二简答题1、供配电系统有哪些部分组成？在什么情况下应设总降压变电所和高压配电所？供配电系统由总降压变电所、高压配电所、配电线路、车间变电所或建筑物变电所和用电设备组成。大型企业设总降压变电所。一般负荷分散、厂区大的大型企业需设置高压配电说。2、电力系统中性点的运行方式有几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地...
