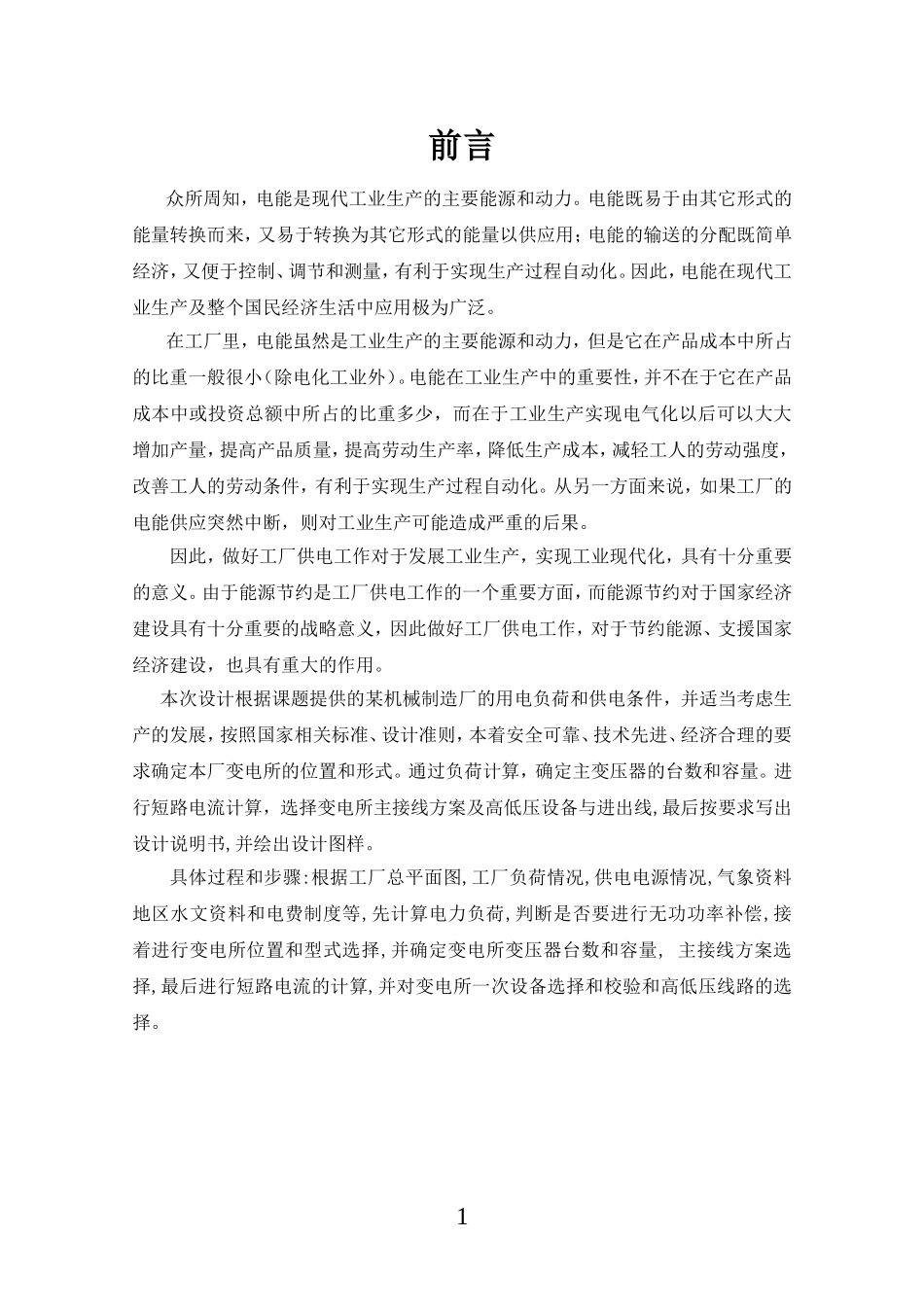

前言众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。本次设计根据课题提供的某机械制造厂的用电负荷和供电条件，并适当考虑生产的发展，按照国家相关标准、设计准则，本着安全可靠、技术先进、经济合理的要求确定本厂变电所的位置和形式。通过负荷计算，确定主变压器的台数和容量。进行短路电流计算，选择变电所主接线方案及高低压设备与进出线,最后按要求写出设计说明书,并绘出设计图样。具体过程和步骤:根据工厂总平面图,工厂负荷情况,供电电源情况,气象资料地区水文资料和电费制度等,先计算电力负荷,判断是否要进行无功功率补偿,接着进行变电所位置和型式选择,并确定变电所变压器台数和容量,主接线方案选择,最后进行短路电流的计算,并对变电所一次设备选择和校验和高低压线路的选择。1目录前言...............................................................................................................................................................1设计任务及要求...........................................................................................................................................3一、设计题目：某机械厂降压变电所的电气设计。...........................................................................3二、设计要求...........................................................................................................................................3三、设计依据...........................................................................................................................................3第一章负荷计算和无功功率补偿.............................................................................................................6第一节负荷计算的目的和方法.............................................................................................................6第二节全厂负荷计算的过程.................................................................................................................6第三节无功功率补偿.............................................................................................................................8第二章变电所的选择及主变压器的选择.................................................................................................9第一节变电所的位置与型式选择.........................................................................................................9第二节主变压器的类型、台数与容量的选择...................................................................................11第三章机加工车间的配电系统的确定...................................................................................................12第一节电力...
