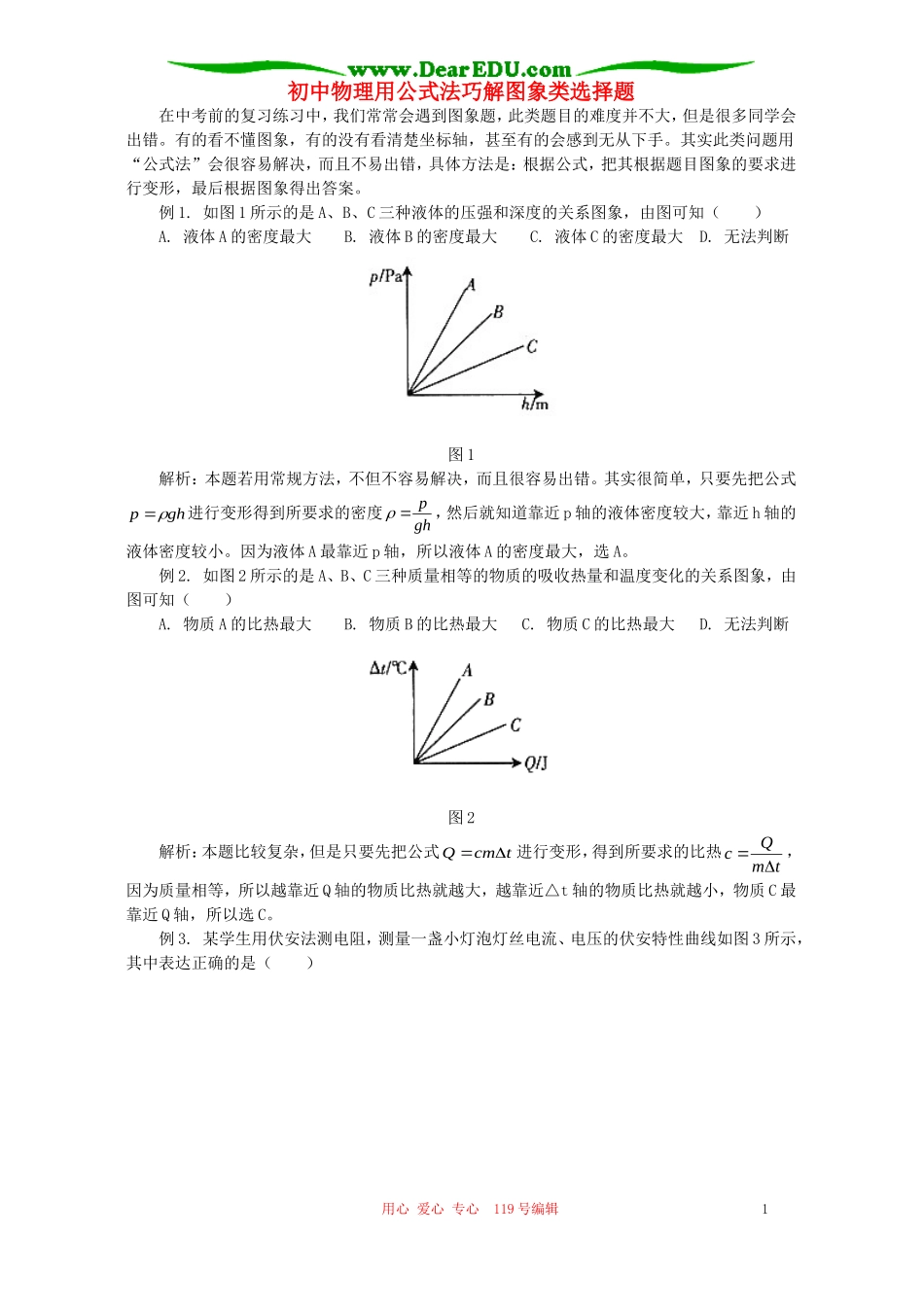

初中物理用公式法巧解图象类选择题在中考前的复习练习中，我们常常会遇到图象题，此类题目的难度并不大，但是很多同学会出错。有的看不懂图象，有的没有看清楚坐标轴，甚至有的会感到无从下手。其实此类问题用“公式法”会很容易解决，而且不易出错，具体方法是：根据公式，把其根据题目图象的要求进行变形，最后根据图象得出答案。例1.如图1所示的是A、B、C三种液体的压强和深度的关系图象，由图可知（）A.液体A的密度最大B.液体B的密度最大C.液体C的密度最大D.无法判断图1解析：本题若用常规方法，不但不容易解决，而且很容易出错。其实很简单，只要先把公式pgh进行变形得到所要求的密度pgh，然后就知道靠近p轴的液体密度较大，靠近h轴的液体密度较小。因为液体A最靠近p轴，所以液体A的密度最大，选A。例2.如图2所示的是A、B、C三种质量相等的物质的吸收热量和温度变化的关系图象，由图可知（）A.物质A的比热最大B.物质B的比热最大C.物质C的比热最大D.无法判断图2解析：本题比较复杂，但是只要先把公式Qcmt进行变形，得到所要求的比热cQmt，因为质量相等，所以越靠近Q轴的物质比热就越大，越靠近△t轴的物质比热就越小，物质C最靠近Q轴，所以选C。例3.某学生用伏安法测电阻，测量一盏小灯泡灯丝电流、电压的伏安特性曲线如图3所示，其中表达正确的是（）用心爱心专心119号编辑1图3解析：这道题目就很有难度了，因为题目中说明是测量小灯泡的电流和电压，所以很多同学都会想到欧姆定律，就会选择A。而小灯泡的电阻是会随着温度的变化而变化的，所以不可能是一条直线，又有很多同学不明白到底选B还是选C？其实用下面的方法就很好理解了，首先把欧姆定律IUR变形为RUI，根据以上的说明就可以知道电阻越大的话，曲线就会越靠近U轴。而小灯泡的电阻会随着温度的升高而变大，所以对比B、C两图可知，B图曲线偏向U轴，说明电阻变大，此为正确答案。C图曲线偏向I轴，说明电阻变小，故选B。用心爱心专心119号编辑2
