初识家庭电路VIP免费

初识家庭电路_第1页
1/20
初识家庭电路_第2页
2/20
初识家庭电路_第3页
3/20

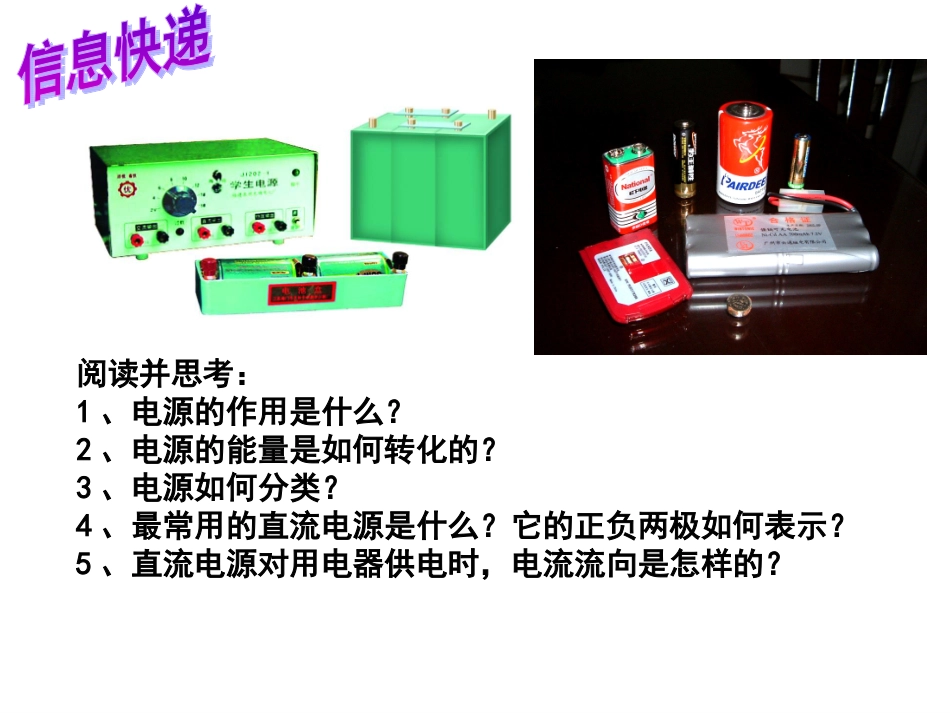

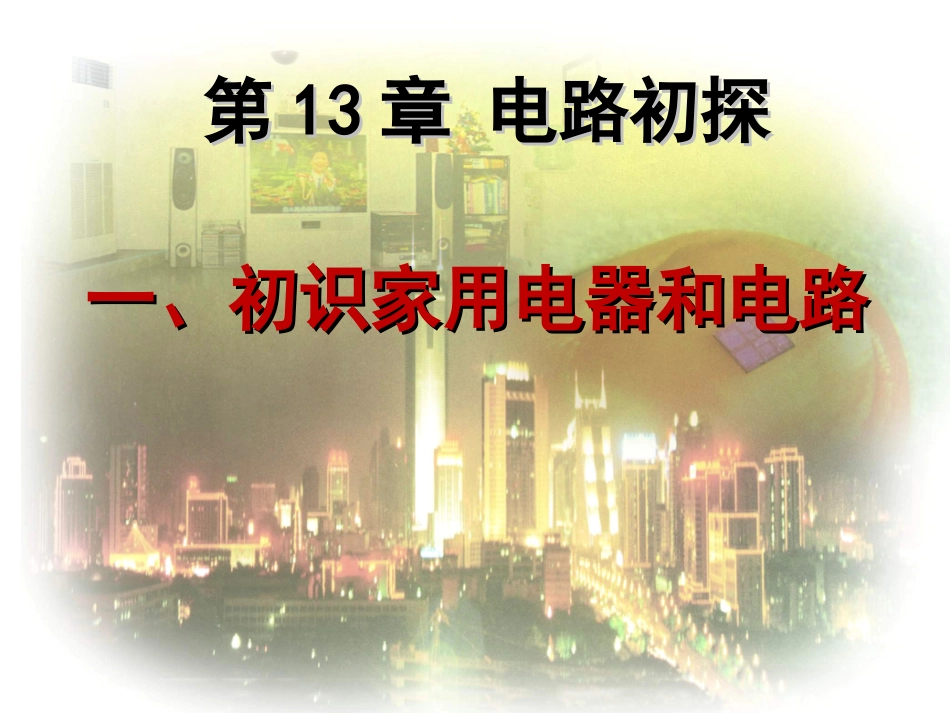

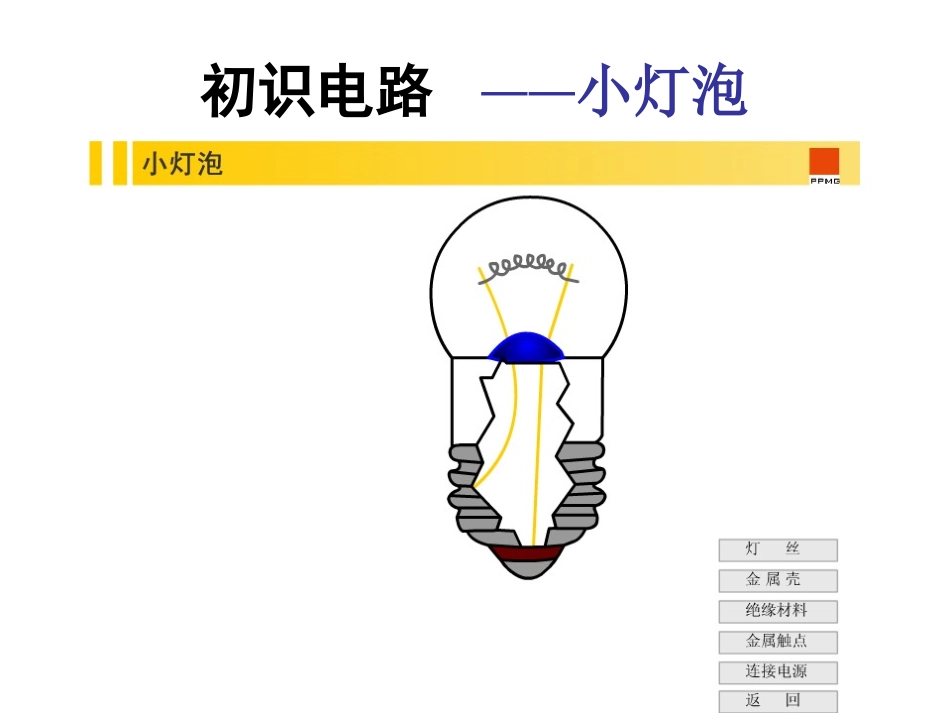

一、初识家用电器和电路一、初识家用电器和电路第第1313章电路初探章电路初探阅读并思考:1、电源的作用是什么?2、电源的能量是如何转化的?3、电源如何分类?4、最常用的直流电源是什么?它的正负两极如何表示?5、直流电源对用电器供电时,电流流向是怎样的?初识电路——小灯泡初识电路——观察手电筒怎样使一个小灯泡亮起来现有电池、小电灯和灯座、开关、导线几根,根据你对手电筒的观察,怎样连接起来,使开关能控制小电灯发光与熄灭?连接电路时应注意:1.连接电路时,开关必须处于断开状态。3.连接电池盒两极的导线绝不允许以任何方式直接相连,以免发生电源短路,损坏电源。2.用导线连接电路元件时,要将导线的两端接在电池盒、灯座、开关等的接线柱接线柱上,保证接触良好。试一试连一连现有电池、小电灯和灯座、开关、导线几根,怎样连接起来,使开关能控制小电灯发光与熄灭?想想:简单电路的组成有几部分?那么究竟什么是电路呢?请你给它下个定义。电路就是用导线将电源、用电器、开关等元件连接起来组成的电流路径。电路各组成部分的作用电路各组成部分的作用电源:。用电器:。导线:。开关:。持续供电的装置把电能转化为其他形式的能输送电能的路径控制电路的通断请你说说下列器件属于电路中的什么元件?用电器用电器电源电源开关开关观察:LED灯泡钥匙扣、光影魔术手发光手指灯指出电路的各个组成部分。LED灯泡钥匙扣光影魔术手发光手指灯思考:灯为什么不亮可能是灯泡坏了;可能是导线断了;可能是开关坏了;……断路短路:直接用导线将电源正负极相连的电路。注意:任何情况下都不能把电池的两端直接连在一起!否则会烧坏电池,甚至会发生危险。连一连连一连+--用电路元件符号表示电路元件实物连接的图电路图电路图实物图实物图1、使用统一的元件符号。2、元件分布均匀。连接导线要画的横平竖直,拐弯画直角,拐角处不画电路元件。3、画成的电路图应工整、美观。怎样画电路图?怎样画电路图?L1SL2L1L2S生活、物理、社会认真完成作业认真完成作业收集并观察各种不同种类和型号的电池,了解更多关于电池的学问。拆开一个电动玩具,看一看它的内部结构,试试画出电动玩具的电路图。拆开一个音乐卡片,看一看它的内部结构,试试画出它的电路图。
