光缆常用型号及规格VIP免费

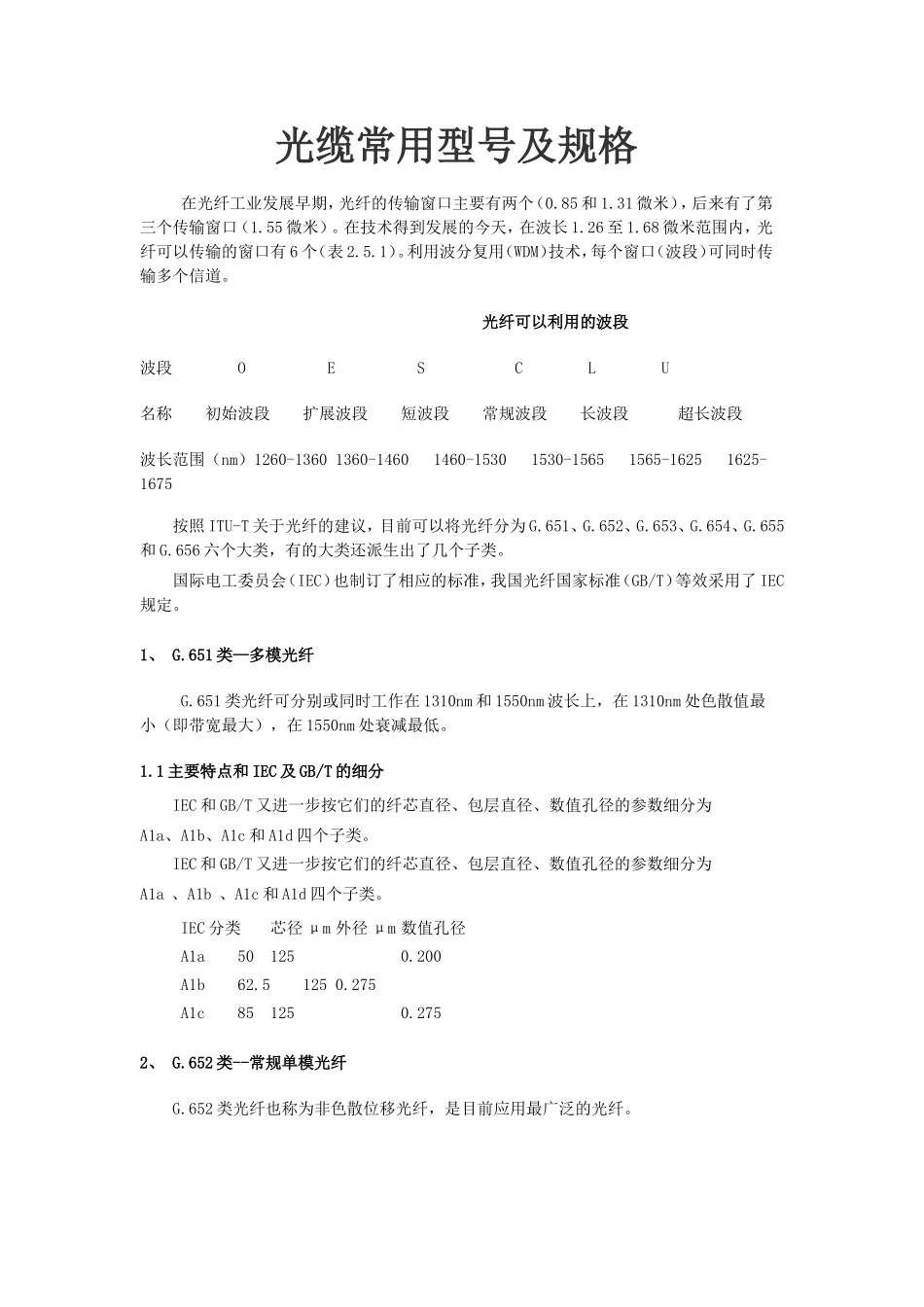

光缆常用型号及规格在光纤工业发展早期，光纤的传输窗口主要有两个（0.85和1.31微米），后来有了第三个传输窗口（1.55微米）。在技术得到发展的今天，在波长1.26至1.68微米范围内，光纤可以传输的窗口有6个（表2.5.1）。利用波分复用（WDM）技术，每个窗口（波段）可同时传输多个信道。光纤可以利用的波段波段OESCLU名称初始波段扩展波段短波段常规波段长波段超长波段波长范围（nm）1260-13601360-14601460-15301530-15651565-16251625-1675按照ITU-T关于光纤的建议，目前可以将光纤分为G.651、G.652、G.653、G.654、G.655和G.656六个大类，有的大类还派生出了几个子类。国际电工委员会（IEC）也制订了相应的标准，我国光纤国家标准（GB/T）等效采用了IEC规定。1、G.651类—多模光纤G.651类光纤可分别或同时工作在1310nm和1550nm波长上，在1310nm处色散值最小（即带宽最大），在1550nm处衰减最低。1.1主要特点和IEC及GB/T的细分IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。IEC分类芯径μm外径μm数值孔径A1a501250.200A1b62.51250.275A1c851250.2752、G.652类--常规单模光纤G.652类光纤也称为非色散位移光纤，是目前应用最广泛的光纤。G.652类光纤的主要特点是：在1310nm工作波长上，具有较低的衰减和零色散；在1550nm工作波长上，具有最低衰减但有较大的正色散。根据色散波长特性，它主要工作在E（1360～1460nm）波段和S（1460～1530nm）波段；在C（1530～1565nm）波段的色散较大（18ps/km.nm），很难进行以10Gbit/s及以上的DWDM系统长途传输。ITU又进一步把G.652类光纤细分为G.652A、G.652B、G.652C和G.652D四个子类。ITU-T分类对应IEC和GB/TG.652AB1.1G.652BB1.1G.652CB1.3G.652DB1.1通常，2.5Gbit/s及以下系统为衰减受限、10Gbit/s及以上系统为色散受限系统。实际上，10Gbit/s及以上系统受限的并不仅是光纤的色度色散，偏振模色散（PMD）的影响更要严重得多，见表2.5.7。偏振模色散、传输速率和传输距离的典型关系偏振模色散ps/(km)1/2:不作要求0.500.200.10传输速率Gbit/s最高2.51010（以太网）4010401040传输距离Km400402300080≥40004002.1G.652A光纤在ITU-T2003新版以前，G.652A光纤的参数与G.652（1996版）是最接近的，因为对它的偏振模色散（PMD）性能一直没有要求（包括2000版）。值得注意的是：2003新版中对它的PMD也提出了要求。因而它从原来最高速率2.5Gbit/s变为能支持10Gbit/s系统传输距离达400Km和10Gbit/s以太网40km及40Gbit/s系统传输距离2km。例如：支持ITU-TG.957规定的SDH传输系统；支持ITU-TG.691规定的带光放大的STM-16的单通道SDH传输系统；支持ITU-TG.693规定的10Gbit/s（直到40km）以太网系统和STM-256。2.2G.652B光纤G.652B在G.652A的基础上，除了把对衰减的规定延伸到了L波段（1625nm）外，PMD比G.652A的要求高，可支持速率10Gbit/s系统传输距离达3000km以上和40Gbit/s系统传输距离达80km。例如：支持ITU-TG.957规定的SDH传输系统；支持ITU-TG.691规定的带光放大的高至STM-64的单通道SDH系统；支持ITU-TG.692规定的带光放大的高至STM-64的波分复用系统；支持ITU-TG.693和G.959.1规定对于STM-256的某些应用。2.3G.652C光纤G.652C又称为低水峰光纤或城域网专用光纤，它消除了1385nm附近OH根离子吸收的损耗峰（俗称水峰），使损耗谱平坦，相当于增加了125个信道间隔为100GHz的波长通道。G.652C具有与G.652A相类似的属性和应用范围，但它在1550nm的衰减更低，并可使用在1360-1530nm间的扩展（E）波段和短波（S）段，增加了可用波长范围，使波分复用信道数大为增加。是城域网应用的较佳选择。2.4G.652D光纤G.652D集合了G.552B和G.652C的优点，即与G.652B有相似的属性和应用范围，但衰减要求与G.652C相同，并允许使用在1360∼1530nm（E和S波段）。可以预见其在未来城域网应用的广阔前景。2.5G.652及其子类光纤的主要技术指标从G.652类光纤在演变和优化进程中：光纤的模场直径、几何尺寸控制趋向于更严...
