光的偏振-实验报告VIP免费

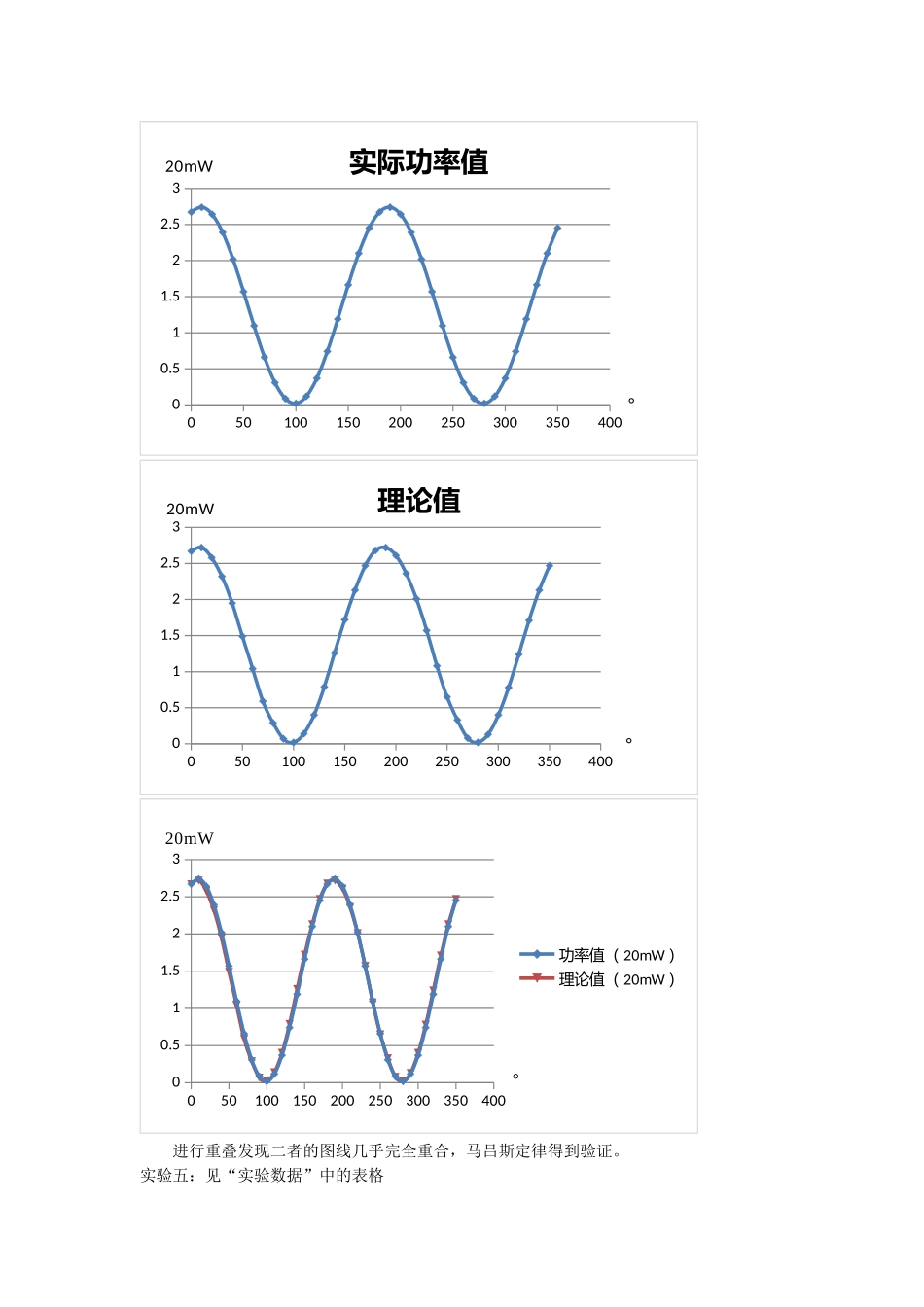

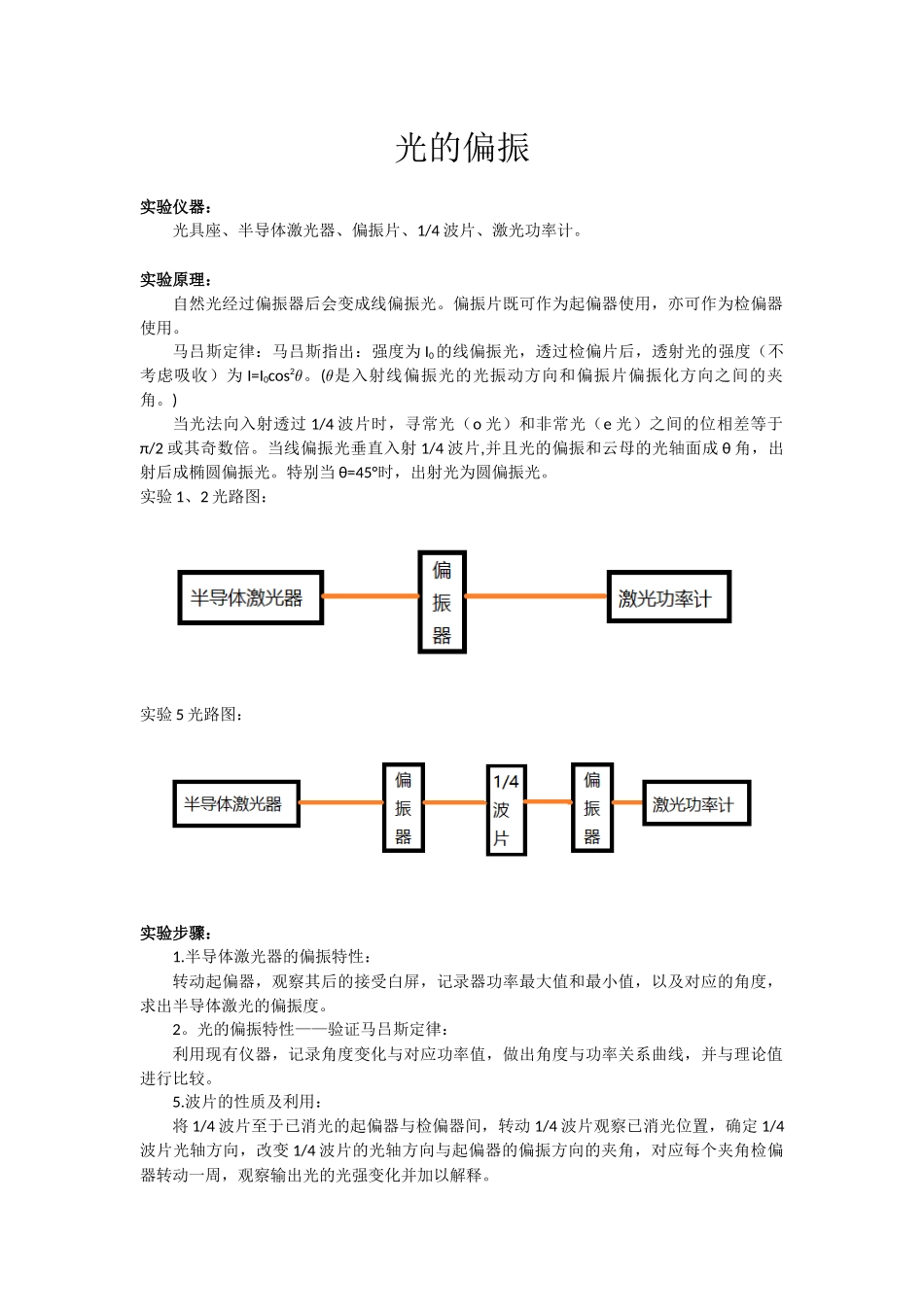

光的偏振-实验报告_第1页

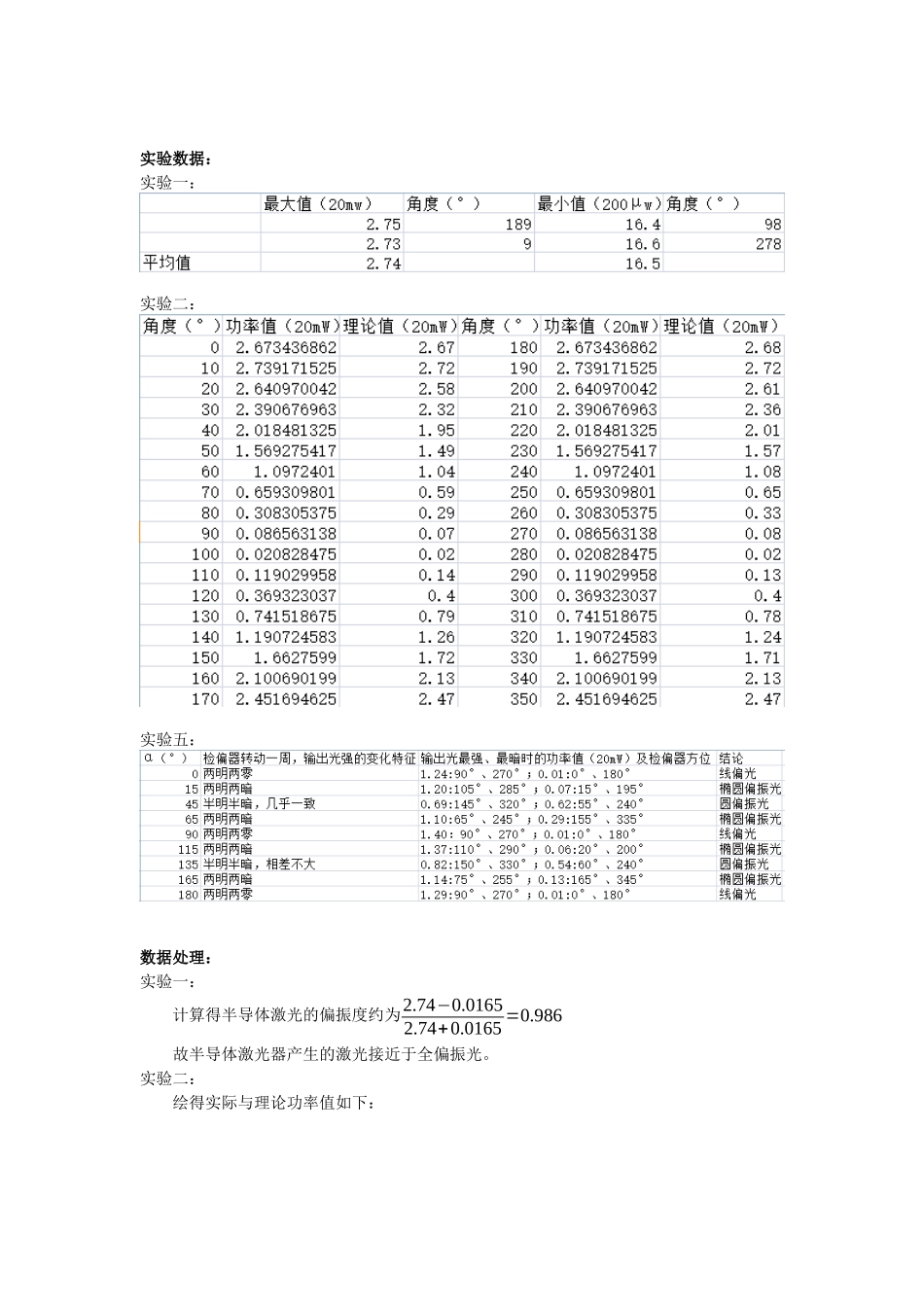

光的偏振-实验报告_第2页
光的偏振-实验报告_第3页
光的偏振实验仪器:光具座、半导体激光器、偏振片、1/4波片、激光功率计。实验原理:自然光经过偏振器后会变成线偏振光。偏振片既可作为起偏器使用,亦可作为检偏器使用。马吕斯定律:马吕斯指出:强度为I0的线偏振光,透过检偏片后,透射光的强度(不考虑吸收)为I=I0cos2𝜃。(𝜃是入射线偏振光的光振动方向和偏振片偏振化方向之间的夹角。)当光法向入射透过1/4波片时,寻常光(o光)和非常光(e光)之间的位相差等于π/2或其奇数倍。当线偏振光垂直入射1/4波片,并且光的偏振和云母的光轴面成θ角,出射后成椭圆偏振光。特别当θ=45°时,出射光为圆偏振光。实验1、2光路图:实验5光路图:实验步骤:1.半导体激光器的偏振特性:转动起偏器,观察其后的接受白屏,记录器功率最大值和最小值,以及对应的角度,求出半导体激光的偏振度。2。光的偏振特性——验证马吕斯定律:利用现有仪器,记录角度变化与对应功率值,做出角度与功率关系曲线,并与理论值进行比较。5.波片的性质及利用:将1/4波片至于已消光的起偏器与检偏器间,转动1/4波片观察已消光位置,确定1/4波片光轴方向,改变1/4波片的光轴方向与起偏器的偏振方向的夹角,对应每个夹角检偏器转动一周,观察输出光的光强变化并加以解释。实验数据:实验一:实验二:实验五:数据处理:实验一:计算得半导体激光的偏振度约为2.74−0.01652.74+0.0165=0.986故半导体激光器产生的激光接近于全偏振光。实验二:绘得实际与理论功率值如下:05010015020025030035040000.511.522.53实际功率值20mW°05010015020025030035040000.511.522.53理论值20mW°05010015020025030035040000.511.522.53功率值(20mW)理论值(20mW)20mW°进行重叠发现二者的图线几乎完全重合,马吕斯定律得到验证。实验五:见“实验数据”中的表格总结与讨论:本次实验所用仪器精度较高,所得数据误差也较小。当光法向入射透过1/4波片时,寻常光(o光)和非常光(e光)之间的位相差等于π/2或其奇数倍。当线偏振光垂直入射1/4波片,并且光的偏振和云母的光轴面成θ角,出射后成椭圆偏振光。特别当θ=45°时,出射光为圆偏振光,这就是实验五中透过1/4波片的线偏光成为不同偏振光的原因。
