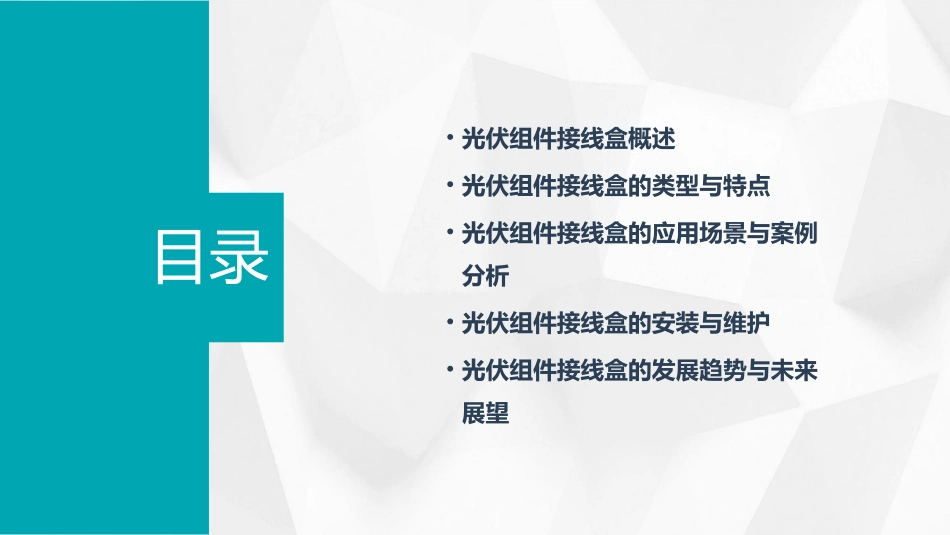

光伏组件接线盒概要课件目录•光伏组件接线盒概述•光伏组件接线盒的类型与特点•光伏组件接线盒的应用场景与案例分析•光伏组件接线盒的安装与维护•光伏组件接线盒的发展趋势与未来展望光伏组件接线盒概述01作用接线盒的主要作用是保护光伏组件，防止电流过大、过热、过流等异常情况对光伏组件造成损坏，同时能够将光伏组件输出的电能进行整合，方便后续的电能分配和传输。定义光伏组件接线盒是光伏系统中用于连接和保护光伏组件的电气接口装置，是光伏系统的重要组成部分。定义与作用接线盒主要由盒体、导电件、绝缘材料、保护器件等部分组成。接线盒的盒体采用阻燃、耐高温、抗紫外线的材料制成，具有良好的绝缘性能和机械强度；导电件包括接线端子和连接片，用于连接光伏组件和负载；绝缘材料起到隔离和保护作用；保护器件如熔断器、断路器等，用于防止电流过大等异常情况。结构组成接线盒的结构与组成当光伏组件输出的电能通过导电件进入接线盒后，保护器件会对电流进行监测和调节，防止电流过大或过小对光伏组件造成损坏。同时，接线盒内的绝缘材料能够隔离和保护电路，防止短路和漏电等安全事故的发生。工作原理在正常工作状态下，电流通过接线端子和连接片进入或离开接线盒，经过保护器件的监测和调节后，电能被输送到负载或储能设备中。当出现异常情况时，保护器件会自动切断电路，防止损坏光伏组件和整个系统。工作流程接线盒的工作原理光伏组件接线盒的类型与特点02总结词结构简单，价格低廉，应用广泛。详细描述普通型接线盒采用简单的外壳和密封结构，主要用于保护和连接光伏组件内部的电路。由于其结构简单、价格低廉，因此在光伏系统中应用广泛。普通型接线盒总结词具备监测和控制功能，提高系统效率和安全性。详细描述智能型接线盒在普通型接线盒的基础上增加了温度、电流、电压等监测功能，并能根据监测数据进行相应的控制和调节。这有助于提高光伏系统的效率和安全性。智能型接线盒防爆型接线盒总结词具备防爆和防水功能，适用于特殊环境。详细描述防爆型接线盒采用特殊的密封和防爆设计，能够承受一定的外部压力和冲击，同时具备防水功能，适用于有爆炸性气体和/或水下等特殊环境的光伏系统。适应不同需求，具备特殊功能。总结词除了以上几种常见的类型，还有一些特殊类型的接线盒，如用于特定安装环境的吊装型接线盒、用于连接多个组件的串联型接线盒等。这些特殊类型的接线盒根据不同的需求进行设计和制造，具备各自独特的功能和特点。详细描述其他特殊类型接线盒光伏组件接线盒的应用场景与案例分析0301家庭屋顶光伏系统是光伏组件接线盒的重要应用场景之一。02在这种场景下，光伏组件接线盒通常安装在屋顶上，将多个光伏组件连接在一起，形成一个完整的发电系统。03家庭屋顶光伏系统通常用于自用发电或并网发电，为家庭提供可再生能源，降低电费支出，同时减少对环境的污染。家庭屋顶光伏系统01大型光伏电站是光伏组件接线盒的另一个重要应用场景。02在这种场景下，光伏组件接线盒将大量光伏组件连接在一起，形成一个大型的发电系统，通常用于商业或工业用途。大型光伏电站的规模通常较大，可以为商业或工业用户提供可再生能源，降低能源成本，同时减少对环境的污染。大型光伏电站02移动式光伏发电系统移动式光伏发电系统是光伏组件接线盒的另一个应用场景。这种系统通常用于野外或应急情况，如野外探险、灾难救援等。移动式光伏发电系统通常由可折叠的光伏组件和接线盒组成，便于携带和运输，能够为野外或应急情况提供可再生能源。光伏组件接线盒的安装与维护04准备工具和材料：包括接线盒、螺丝、线缆等。安装步骤检查接线盒是否完好无损，无损坏或裂痕。安装步骤与注意事项按照设计图纸确定接线盒的安装位置。将接线盒固定在光伏组件上，确保牢固。连接线缆，确保连接牢固，无裸露部分。安装步骤与注意事项02030401安装步骤与注意事项注意事项确保安装位置合适，便于后续维护和检修。在安装过程中，应避免接线盒受到过大的压力或扭曲力，以免损坏内部结构。连接线缆时，应遵循安全规范，确保线缆连接正确，无短路或断路现象。日常维护定期检查接线盒是...
