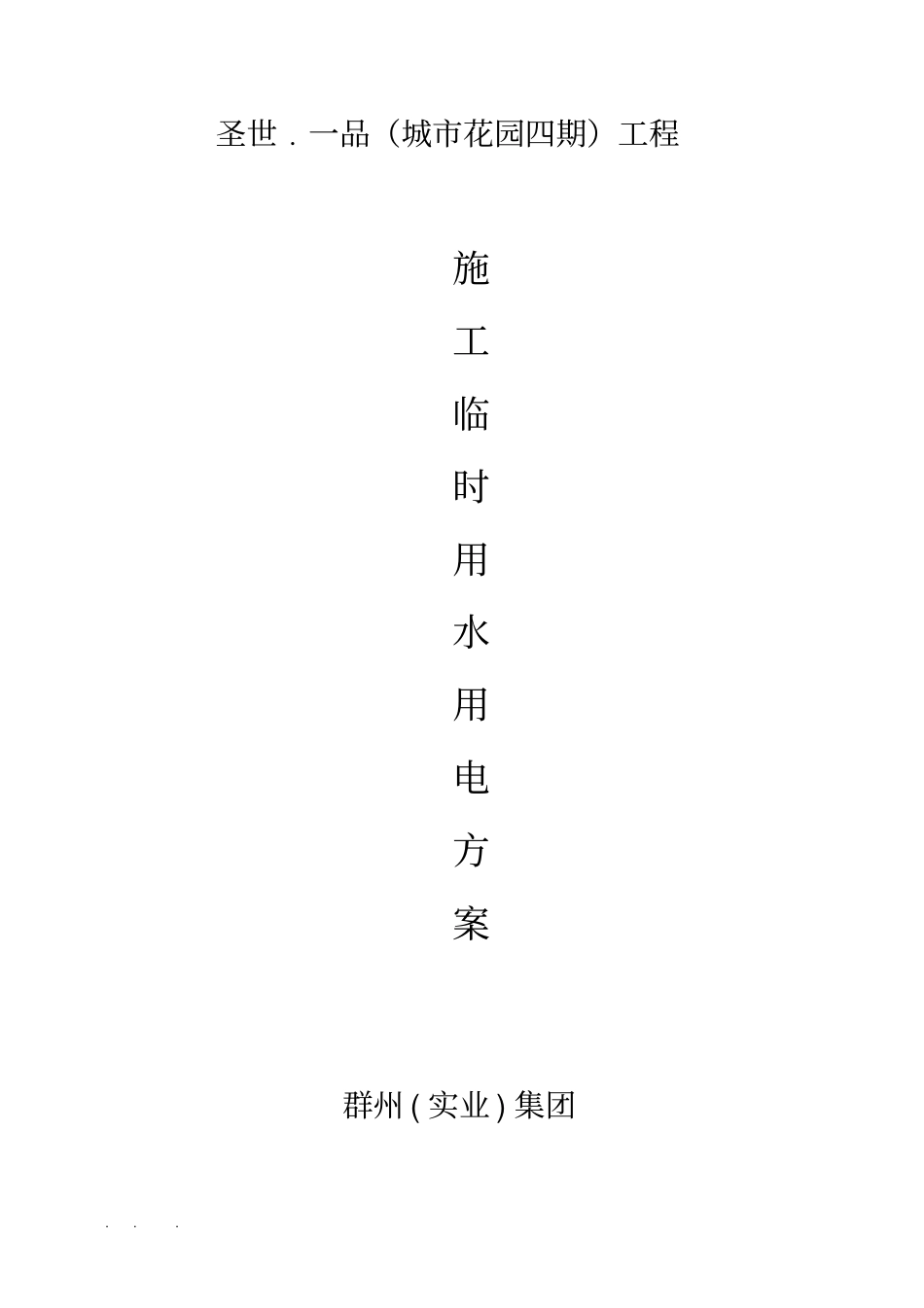

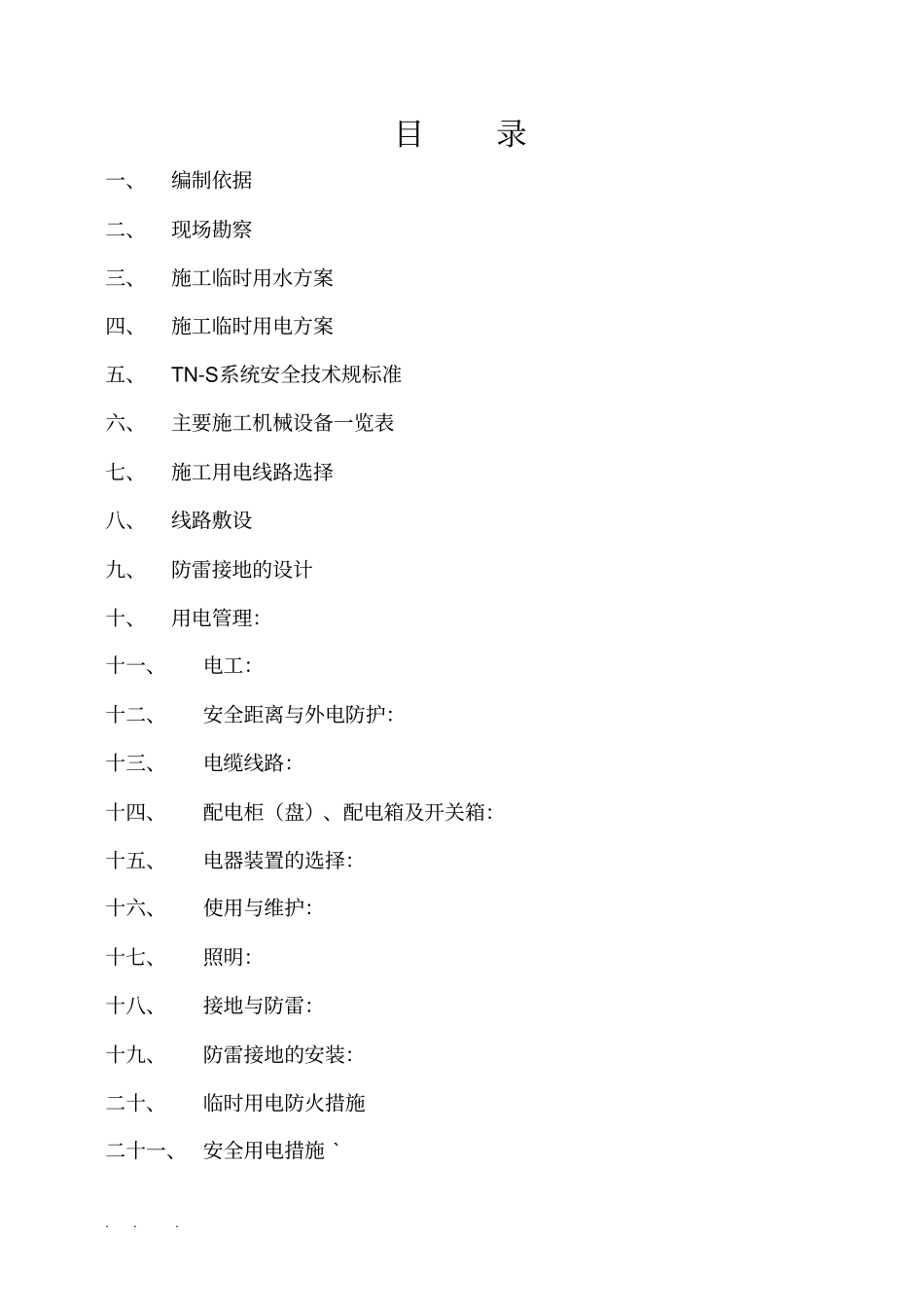

...圣世﹒一品（城市花园四期）工程施工临时用水用电方案群州(实业)集团...目录一、编制依据二、现场勘察三、施工临时用水方案四、施工临时用电方案五、TN-S系统安全技术规标准六、主要施工机械设备一览表七、施工用电线路选择八、线路敷设九、防雷接地的设计十、用电管理：十一、电工：十二、安全距离与外电防护：十三、电缆线路：十四、配电柜（盘）、配电箱及开关箱：十五、电器装置的选择：十六、使用与维护：十七、照明：十八、接地与防雷：十九、防雷接地的安装：二十、临时用电防火措施二十一、安全用电措施`...一、编制依据1．中国建筑西南勘察设计研究规划总平面图;2.市建委发布的施工现场“标化”管量规定条理；3．《建筑施工安全检查标准》JGJ59-99；4．《施工现场临时用电安全技术规》JGJ46-2005；5．国家部门强制必规。二、现场勘察省市圣世﹒一品（城市花园四期）工程，位于省市利州东路南侧，该工程总建筑面积27163.59平方米，由1#楼、2#楼组成，其中1#楼11739.02平方米，2#楼10970.24平方米；地下1层.1#楼地上3层裙楼，主楼22层；2#楼主楼24层。室±0.000相当于绝对标高483.200米。根据该工程的施工组织设计、施工进度计划安排、总平面布置图和拟定的临时用电平面布置图，合理确定施工机械设备的位置和三级配电，两极漏电保护的部署。三、施工临时用水方案1.编制说明根据1#、2#楼现场施工总平面布置图。根据本工程的工程量、劳动力人数、施工机械数量等。根据圣世﹒一品（城市花园四期）工程施工临时用水管网。2.施工用水情况本工程施工用水由甲方指定的接驳点引来，主要施工用水包含以下几方面：施工机械用水、生活用水、消防用水等。3.施工用水量计算根据建筑施工经验和相关设计手册，27000m2左右的建筑，现场施工及用水量之和高峰在250T以，故可按此计算主供水管直径为：qg=Q/T=250/(12×3600)=0.006L/Sqg=πr2Vr=√qg/πV=√0.006/(3.14×2)=0.md=2r=0.062m式中：qg·····秒流量...Q·····日用水量T·····日用水时间V·····水流速度r·····供水管半径d·····供水管直径考虑沿程（局部）水量损失，现场应敷设不小于DN65的供水主管引入施工现场，然后随作业面及现场需用水量分配支干管，以满足现场施工用水要求。4.施工用水情况根据提供的供水条件，施工用水由工地西面引入，设DN65的主水管引入施工现场，可以满足现场的施工及生活和消防用水。1#、2#楼各设一根DN50给水管供水，通过加压泵将水供至各楼层施工作业使用，楼层给水管道靠结构柱边向上安装敷设DN40楼层供水干管，每层配DN20给水支管作为楼层施工用水使用，在给水主管上分别安装两路DN25给水支管，分别供办公室和施工现场生活区使用。由主管至各用水欧的管路上安装相应规格的阀门控制，各阀门处设置活接头，以便于检修。临时施工用水管道在过公路时采取深埋或穿钢管措施进行保护。此外，根据现场环境具体情况，在工地四周人员密集、有易燃易爆的场所设立消火栓，并配置水龙带、水枪。5.现场排水将生产和生活污水分别排放，其中生活污水经生化池处理后再排入市政排污管网，生产废水经沉砂井沉淀后再排入市政排水管网。6.施工现场给排水平面布置图(附图略)四、施工临时用电方案：五、TN-S系统安全技术规标准1．配电线路由从市8743部队营地迁至施工现场总控制室的一次侧电源为三相五线制380/220V低压供电系统，总控制柜分两个回路开始配电，严格按照三相五线制覆盖整个施工现场，工作零线和保护零线严格分开，所有用电设备（包括配电箱，开关箱）在正常情况下不带电的金属外壳必须和保护零线相接，保护零线不能接负载，其中保护零线与其他各导线颜色应区别...分开使用，（采用绿/黄双色线），在电缆使用选择上必须按照安全用电规标准，整个现场均使用五芯电缆，电缆沿墙面，地面敷设，敷设时应分段用绝缘子或塑料线卡固定，严禁使用金属裸露线作绑扎，电缆在室外直接埋设的深度不小于0.6米，并应在电缆上下均匀铺设不小于50mm厚的细沙，然后覆盖土块等硬质保护层；电缆穿过道路及易受机械损伤的场所，必须加设保护导管，保护导管应大于电缆外径的1.5倍。移动式电器设备供电可根...
