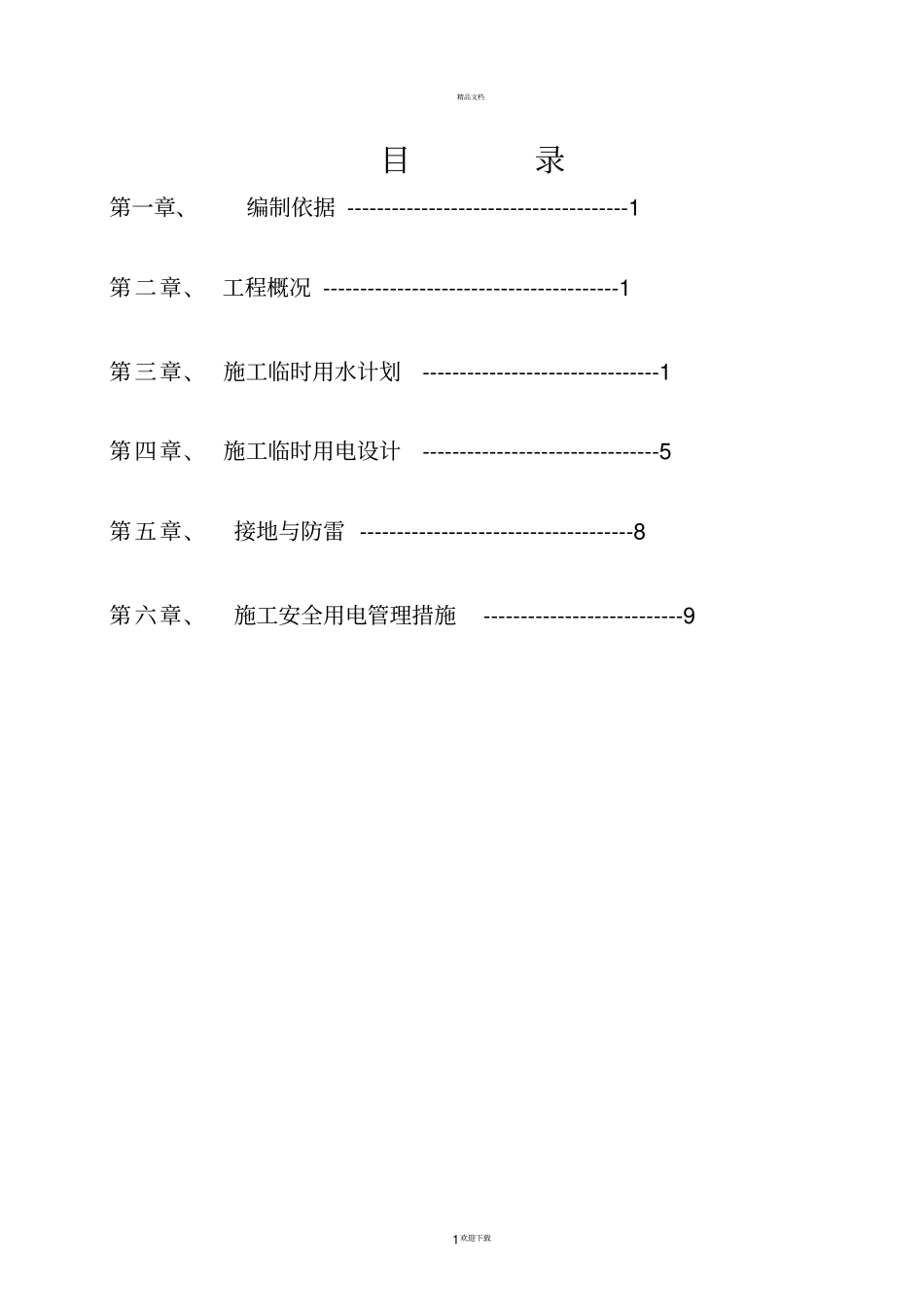

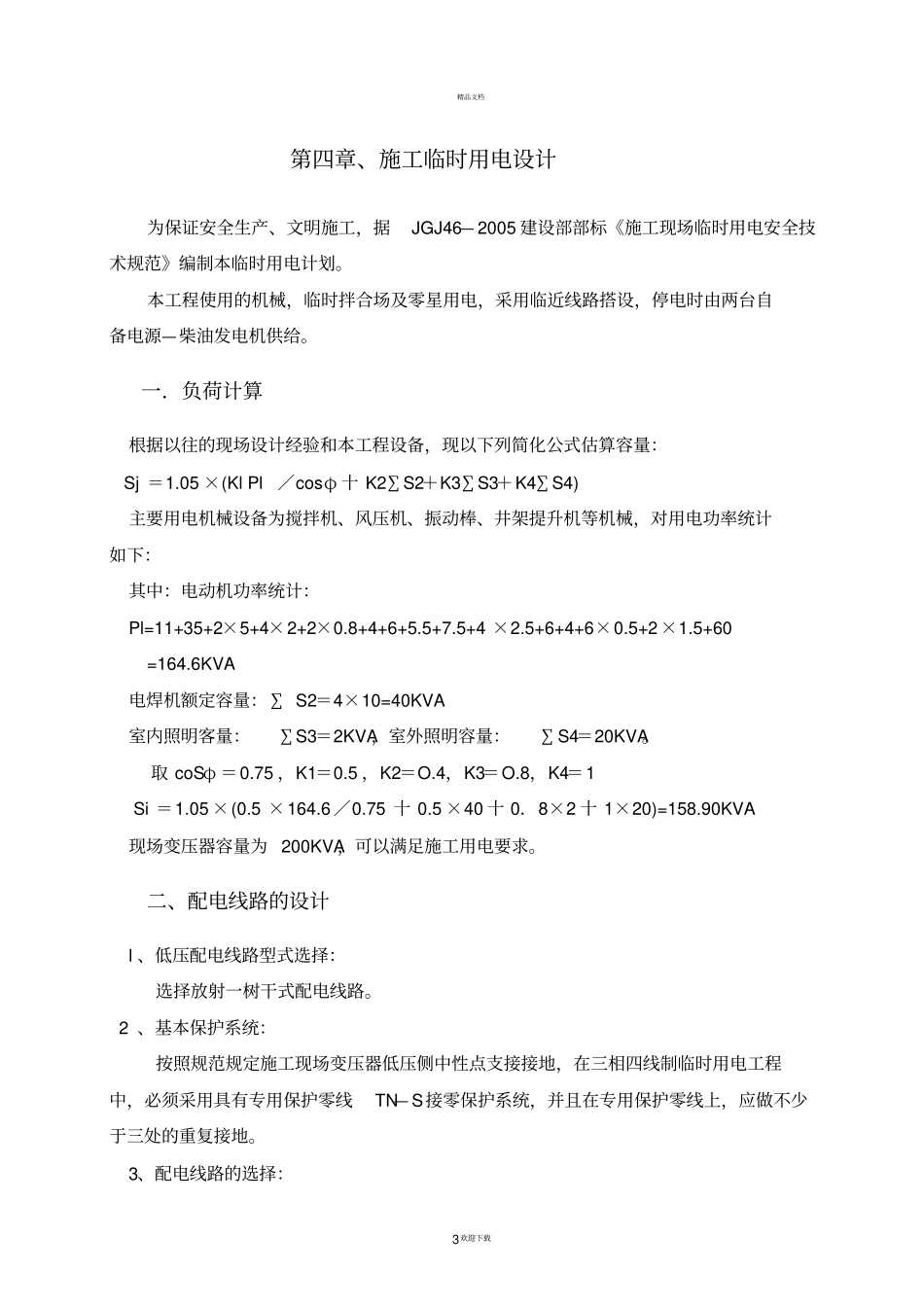

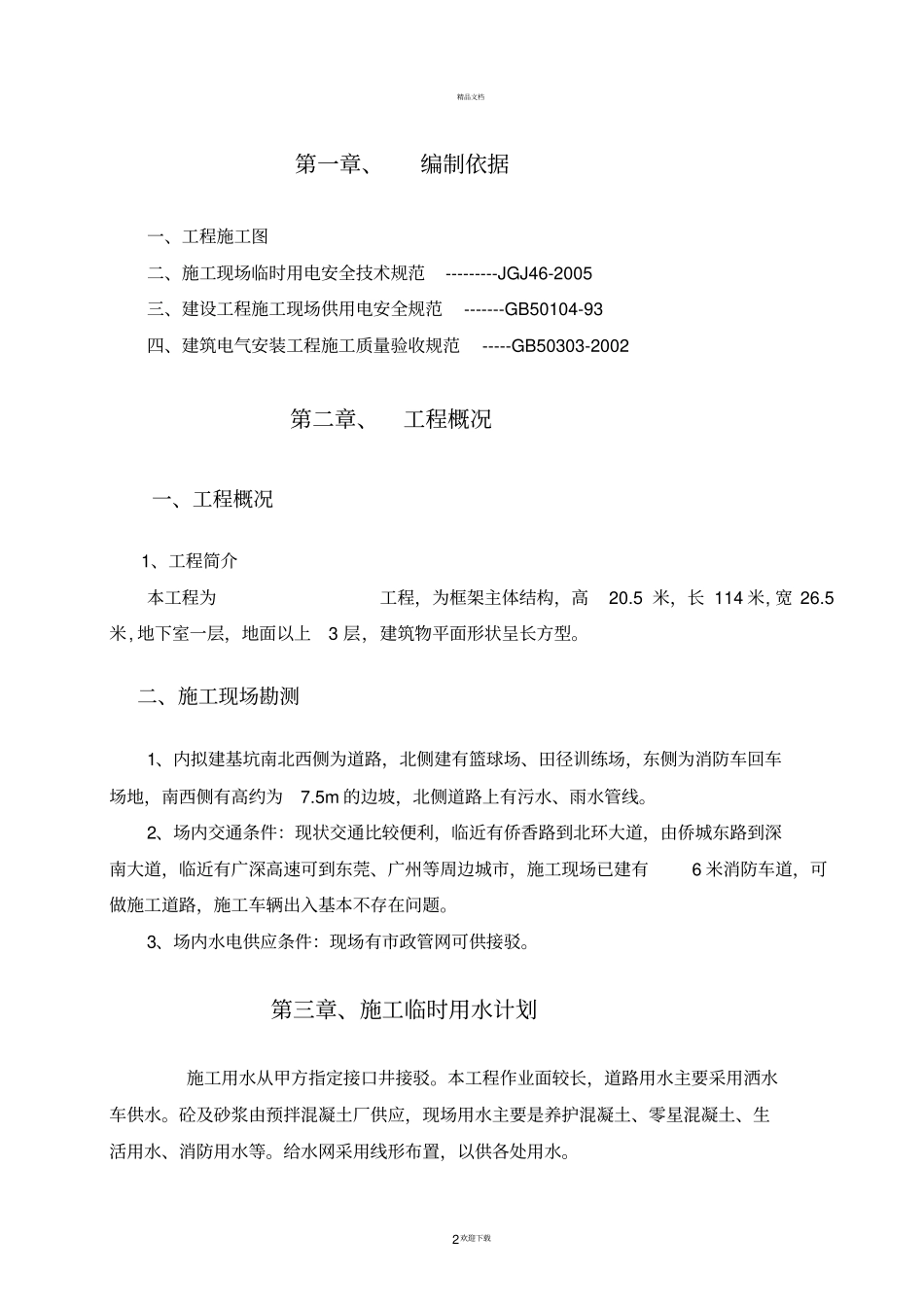

精品文档。1欢迎下载目录第一章、编制依据--------------------------------------1第二章、工程概况----------------------------------------1第三章、施工临时用水计划--------------------------------1第四章、施工临时用电设计--------------------------------5第五章、接地与防雷-------------------------------------8第六章、施工安全用电管理措施---------------------------9精品文档。2欢迎下载第一章、编制依据一、工程施工图二、施工现场临时用电安全技术规范---------JGJ46-2005三、建设工程施工现场供用电安全规范-------GB50104-93四、建筑电气安装工程施工质量验收规范-----GB50303-2002第二章、工程概况一、工程概况1、工程简介本工程为工程，为框架主体结构，高20.5米，长114米,宽26.5米,地下室一层，地面以上3层，建筑物平面形状呈长方型。二、施工现场勘测1、内拟建基坑南北西侧为道路，北侧建有篮球场、田径训练场，东侧为消防车回车场地，南西侧有高约为7.5m的边坡，北侧道路上有污水、雨水管线。2、场内交通条件：现状交通比较便利，临近有侨香路到北环大道，由侨城东路到深南大道，临近有广深高速可到东莞、广州等周边城市，施工现场已建有6米消防车道，可做施工道路，施工车辆出入基本不存在问题。3、场内水电供应条件：现场有市政管网可供接驳。第三章、施工临时用水计划施工用水从甲方指定接口井接驳。本工程作业面较长，道路用水主要采用洒水车供水。砼及砂浆由预拌混凝土厂供应，现场用水主要是养护混凝土、零星混凝土、生活用水、消防用水等。给水网采用线形布置，以供各处用水。精品文档。3欢迎下载第四章、施工临时用电设计为保证安全生产、文明施工，据JGJ46—2005建设部部标《施工现场临时用电安全技术规范》编制本临时用电计划。本工程使用的机械，临时拌合场及零星用电，采用临近线路搭设，停电时由两台自备电源—柴油发电机供给。一．负荷计算根据以往的现场设计经验和本工程设备，现以下列简化公式估算容量：Sj＝1.05×(KlPl／cosφ十K2∑S2＋K3∑S3＋K4∑S4)主要用电机械设备为搅拌机、风压机、振动棒、井架提升机等机械，对用电功率统计如下：其中：电动机功率统计：Pl=11+35+2×5+4×2+2×0.8+4+6+5.5+7.5+4×2.5+6+4+6×0.5+2×1.5+60=164.6KVA电焊机额定容量：∑S2＝4×10=40KVA室内照明客量：∑S3＝2KVA，室外照明容量：∑S4＝20KVA。取coSφ＝0.75，K1＝0.5，K2＝O.4，K3＝O.8，K4＝1Si＝1.05×(0.5×164.6／0.75十0.5×40十0．8×2十1×20)=158.90KVA现场变压器容量为200KVA，可以满足施工用电要求。二、配电线路的设计l、低压配电线路型式选择：选择放射一树干式配电线路。2、基本保护系统：按照规范规定施工现场变压器低压侧中性点支接接地，在三相四线制临时用电工程中，必须采用具有专用保护零线TN—S接零保护系统，并且在专用保护零线上，应做不少于三处的重复接地。3、配电线路的选择：精品文档。4欢迎下载施工临时配电，为保证安全生产，采用塑料绝缘电力电缆为宜。从总配电箱开始分两路布置，导线选择示例如下。接照导线允许电流选择导线截面面积：I线＝K∑P×1000/（1.73×U线×COSθ）=0.75×158.9×1000/(1.73×380×0.75)=241.7A查表得取（3×70＋2×45mm2）铜芯电缆铜芯交联聚乙烯绝缘聚氯乙烯外护套单股电力电缆，满足要求。以此法同样可求出其它路段导线截面，具体见施工临时用电平面布置图。三、配电箱与开关设计配电箱、开关箱均使用安全科订购的标准配电箱，若需另制作配电箱，必须符合规范要求。四、接地与接地装置、防雷装置、安全用电和电气防火措施均按规范要求执行，叙述从略。第五章、接地与防雷一、接地1、施工现场使用变压器的供电采用TN-S接零保护系统，电气设备的金属外壳必须与保护零线连接。保护零线由工作接地线，总配电箱电源侧零线或总漏电保护器电源侧零线处引出。在总配电箱的保护零线接地。2、本供电系统的发电设备中性点与接地系统。接地电阻不大于4Ω。3、本供电系统与外电线路（发电设备）共用一供电系统时，电气设备的接地、接零保护系统与原系统保持一致。不得一部份设备做保护接零，...
