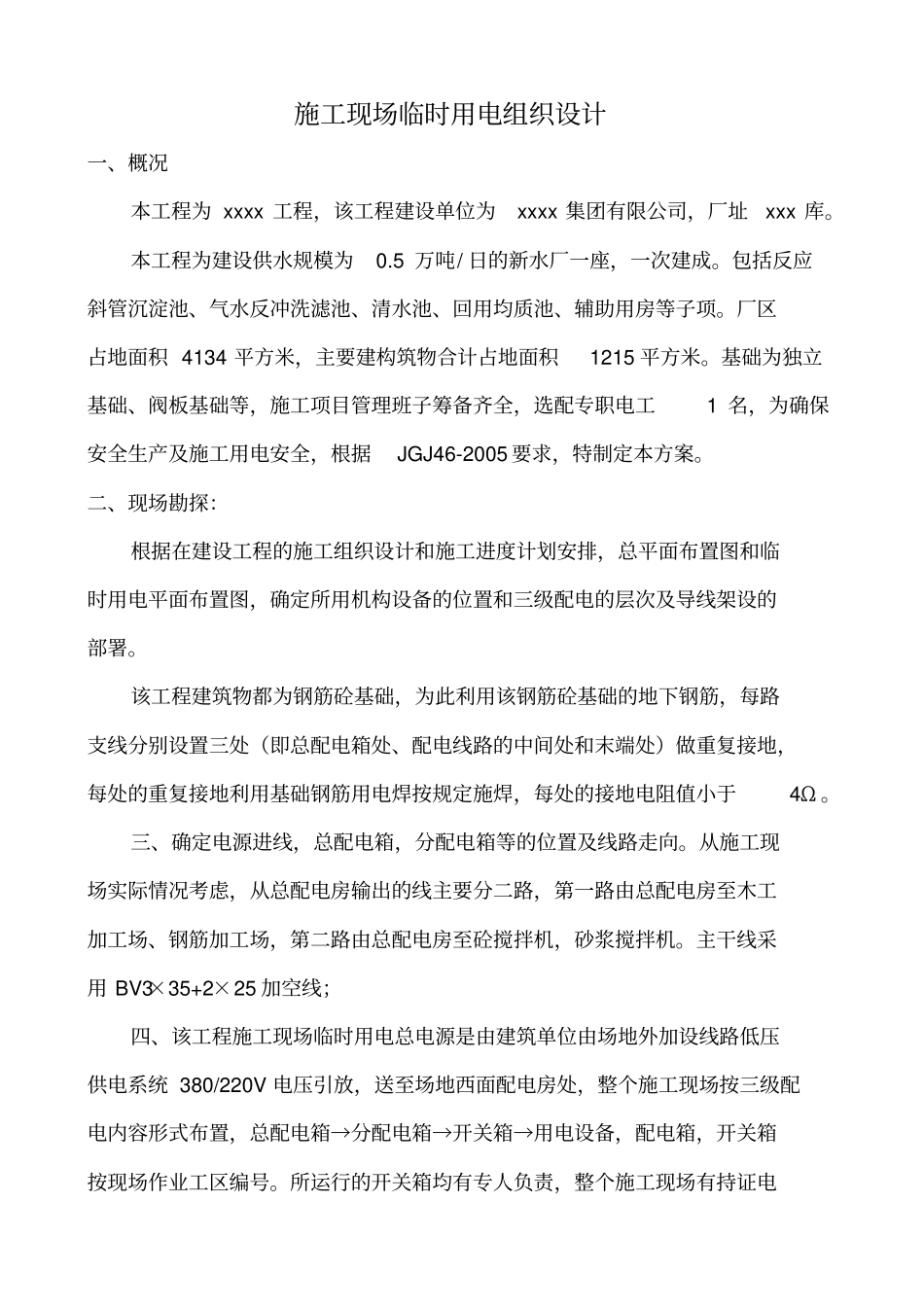

Xxxxxxxxxx工程临时用电专项方案Xxxx有限公司二〇一二年二月施工现场临时用电组织设计一、概况本工程为xxxx工程，该工程建设单位为xxxx集团有限公司，厂址xxx库。本工程为建设供水规模为0.5万吨/日的新水厂一座，一次建成。包括反应斜管沉淀池、气水反冲洗滤池、清水池、回用均质池、辅助用房等子项。厂区占地面积4134平方米，主要建构筑物合计占地面积1215平方米。基础为独立基础、阀板基础等，施工项目管理班子筹备齐全，选配专职电工1名，为确保安全生产及施工用电安全，根据JGJ46-2005要求，特制定本方案。二、现场勘探：根据在建设工程的施工组织设计和施工进度计划安排，总平面布置图和临时用电平面布置图，确定所用机构设备的位置和三级配电的层次及导线架设的部署。该工程建筑物都为钢筋砼基础，为此利用该钢筋砼基础的地下钢筋，每路支线分别设置三处（即总配电箱处、配电线路的中间处和末端处）做重复接地，每处的重复接地利用基础钢筋用电焊按规定施焊，每处的接地电阻值小于4Ω。三、确定电源进线，总配电箱，分配电箱等的位置及线路走向。从施工现场实际情况考虑，从总配电房输出的线主要分二路，第一路由总配电房至木工加工场、钢筋加工场，第二路由总配电房至砼搅拌机，砂浆搅拌机。主干线采用BV3×35+2×25加空线；四、该工程施工现场临时用电总电源是由建筑单位由场地外加设线路低压供电系统380/220V电压引放，送至场地西面配电房处，整个施工现场按三级配电内容形式布置，总配电箱→分配电箱→开关箱→用电设备，配电箱，开关箱按现场作业工区编号。所运行的开关箱均有专人负责，整个施工现场有持证电工按时检查，以防发生触电伤害。五、配电线路建设单位送至总配电箱处的一次侧电源线为三相四线制380/220V低压供电系统，自总配电箱二次侧开始配电，严格按三相五线制（TN一S系统）覆盖施工现场，做到工作零线和保护零线严格分开。工作零线仅用于负载（即220V照明及220V用电设备使用），其中保护零线采用绿/黄双色线。六、施工现场中使用的配电箱、开关箱，对固定式的安装高度要求箱与地面的垂直距离均为1.3m,手持式电动工具应采用移动式开关箱、内装漏电保护器。配电箱、开关箱进出线口一律设在箱体的下底而且有防绝缘损坏措施。整个施工现场采用二极漏电保护，在配电箱和开关箱内装设漏电保护器，使之具有分段的保护功能，有门有锁有防雨措施，箱内无杂物。七、从总配电箱至各分配电箱间导线架设均为明设，从分配电告相联系各开关箱间的各导线一律为暗设。主要施工机械设备表序号机械或设备名称规格型号数量单机功率（KW）合机功率（KW）1砼搅拌机JS-500112122电焊机BX3-15F52103切断机QT40A21.534插入式振动器101.1115锯板机2486对接机1227弯筋机2248生活照明59施工照明5合计60二、用电负荷计算：本工程施工用电负荷主要在主体结构施工阶段，根据现场“施工机械配置计划”表，用电荷载计算如下：P=1.05×(K1·∑P1/COSф+K2·∑P2)式中:K1、K2：需要系数，分别取0.5、0.6。其中：P一为供电设备总需要容量（KW）∑P1一电动机额定功率（KW），平均功率因素取0.7∑P2一电焊机额定功率(KW)根据该工程施工机械用电量:P1=37.5KWP2=15.0KWP=1.05×(0.5×37.5÷0.7+0.6×15.0)=47.7KW。P总=47.7×1.1=52KW三、现场供电原则施工现场在场地北面设置总配电房，输出线主要分二路，第一路由总配电房至木工加工场、钢筋加工场，第二路由总配电房至砼搅拌机砂浆搅拌机。主干线采用BV3×35+2×25加空线；施工现场共设分配电箱2只，编号分别为1#、2#。电箱线路导线选择漏保选择备注配电箱至(1-5＃箱)BV:3*120+2*95DZL25-400/430（5只）5#箱-6＃箱BX:3*75+2*50DZ15L-100/4901（1只）5#箱-7＃箱BX:3*75+2*50DZ15L-100/4901（1只）二级箱-开关箱功率电流值漏保选择配线规格确定值砼搅拌机5.5KW11AAB68-40/380VBXR:3×4.0+2×2.5砂浆机3KW11AAB68-40/380VBXR:3×2.5+1×1.5电焊机12KVA30AAB68-40/380VBXR:3×6+1×4大灯（镝灯）3.5KW18.5AAB68-40/380VBXR:3×2.5根据各分配电箱控制的机械设备表,计算得:5#电箱至6＃电箱,用BX:3*75+2*505＃电箱至7#电箱,用BX:3*75+2*50分配电箱到各开...
