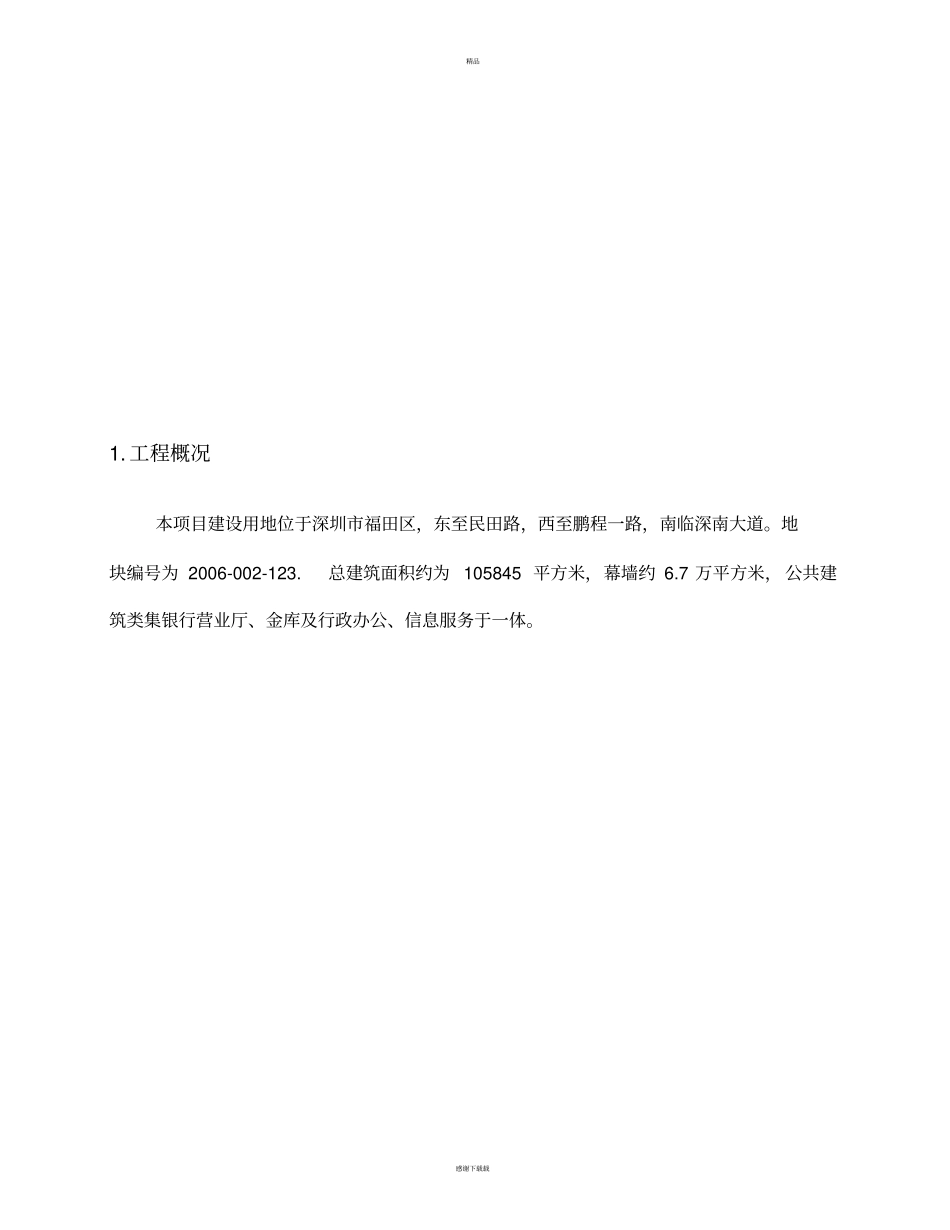

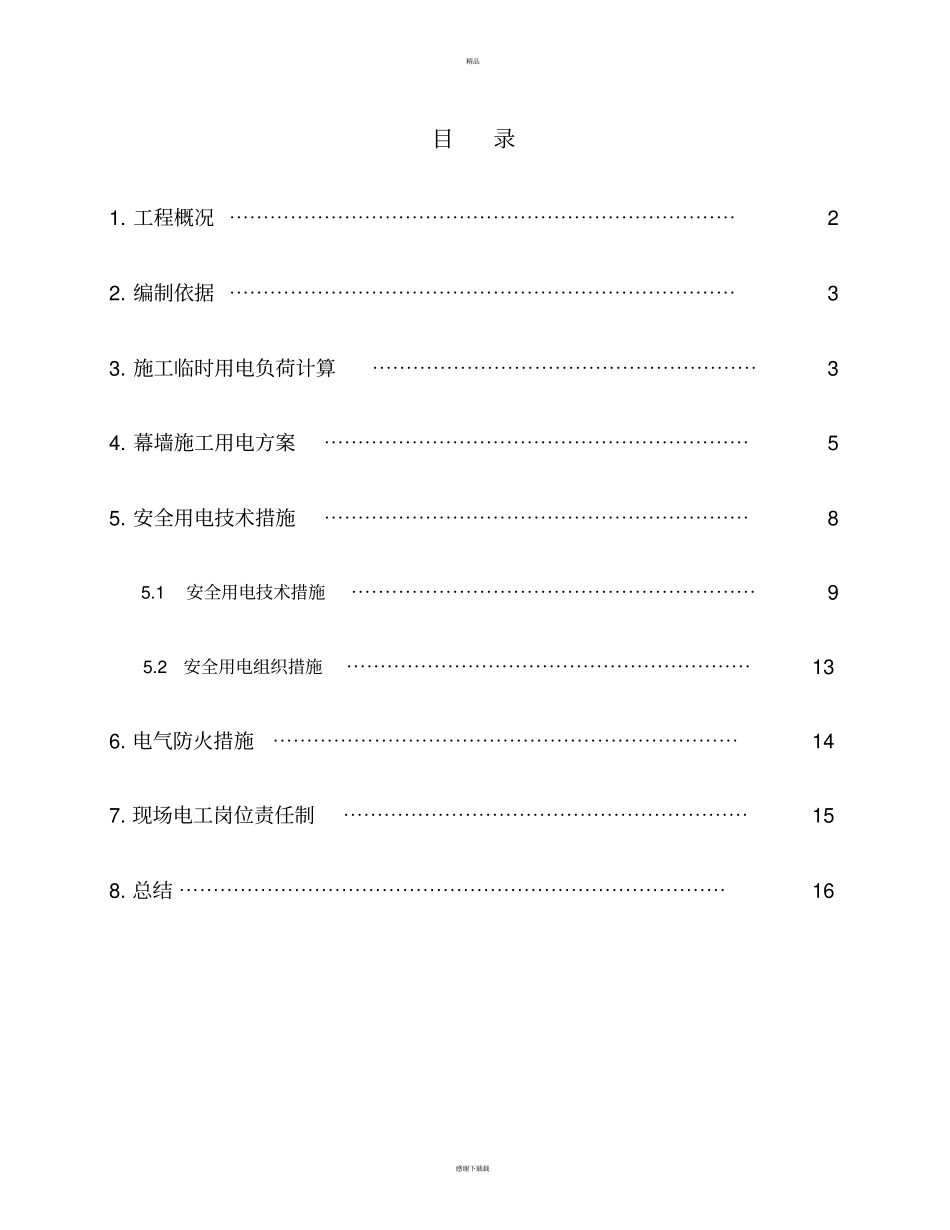

精品感谢下载载目录1.工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33.施工临时用电负荷计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34.幕墙施工用电方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55.安全用电技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85.1安全用电技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯95.2安全用电组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯136.电气防火措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯147.现场电工岗位责任制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯158.总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16精品感谢下载载1.工程概况本项目建设用地位于深圳市福田区，东至民田路，西至鹏程一路，南临深南大道。地块编号为2006-002-123.总建筑面积约为105845平方米，幕墙约6.7万平方米，公共建筑类集银行营业厅、金库及行政办公、信息服务于一体。精品感谢下载载2.编制依据1、施工现场临时用电安全技术规范（JGJ46-2005）精品感谢下载载2、建设工程施工现场供用电安全规范（GB50104-93）3、建筑电气安装工程施工质量验收规范（GB50303-2002）3.施工临时用电负荷计算3.1高峰期幕墙施工现场设备及用电量统计表：序号设备名称功率数量合计功率备注1电焊机11kw10110kw2台钻1.5KW23KW3切割机2.5kw37.5kw4吊篮3KW1854KW5卷扬机7.5KW430KW6手电钻0.25KW51.25KW7冲击钻0.75KW21.5KW8照明0.5KW105KW9空压机2.2KW12.2KW合计214.95KW精品感谢下载载3.2总用电量:P总=1.05~1.10［K机×(∑P机)/COSΦ+K焊×∑P焊+K手持电动工具×∑P手持电动工具］式中:P总——供电设备总需要容量（KW）1、P机——台钻、切割机額定功率、空压机（KW）2、P焊——电焊机額定功率（KW）3、P卷----卷扬机、吊蓝（KW）4、P手持电动工具——手持电动工具（手电钻、冲击钻、照明用电总功率（KW）COSΦ——功率因数K——需要系数其中：P机、P焊、P手持电动工具详见施工现场主要机械设备统计表查表：K机=0.5K焊=0.6K手持电动工具=0.8COSΦ=0.7精品感谢下载载ΣP机＝13.7KWΣP焊＝110KWΣP手持电动工具＝7.75经计算总用电量：P总=1.05×(0.5×13.7/0.7+110×0.6+7.75×0.8)=86.1KW3.3分配电箱分配电箱全部采用金峰电器箱、电器为萧山电器开关，装设总隔离开关、漏电断路器，总配电箱内设置漏电保护器，分配电箱中应装设漏电保护器（选择参数可按100～200mA*0.1s），与开关箱形成三级保护；动力配电箱与照明配电箱分别设置。3.4开关箱每台用电设备设有各自专用的开关箱，实行“一机、一闸、一漏、一箱”。开关箱内设置隔离开关、因工地雾气大潮湿漏电保护器为防溅型（参数为漏电动作电流值≦15mA，流电动作时间值≤0.1s）及空气开关。使用移动式开关箱时，必须置于牢固的支架上，不得置于地面上随意拖拉。移动电箱的负荷线使用橡胶护套软电缆，电器也实行“一机一箱一闸”制，并按规定装设隔离开关、漏电保护器。（5）TN-S系统电源引入总配电箱接地。精品感谢下载载4.幕墙施工用电方案用电概况：幕墙全面施工，高峰期用电量大概在262.45千瓦，工程计划配备15个二级箱，每个电箱采用25平方五芯铜电缆线做主线，查表100米25平方五芯电缆可承受的电流为90A、35KW。也就是说我们每个电箱功率为35KW，直流焊机电流为20A,一个二级箱可满足3台直流电焊机同时作业。吊篮配备一个专用二级电箱，吊篮每台3KW，经计算10个吊篮共30千瓦，1个二级箱完全能够满足10个吊篮同时工作。本工程15个二级电箱,每个电箱按35KW,经计算15个二级电箱总负荷为525KW，幕墙全部负荷为262.45KW，由此可见，幕墙用电电箱完全能够满足施工用电的需求。二级电箱主要分布楼层：1楼4个二级箱、摆放东西南北四个面各一个。3层配备2个二级电箱，6楼配备2个二级电箱，8楼、12楼、17楼、21楼、26楼、32楼、36楼每层配备1个二级箱，每个二级箱可以接3个三级箱，吊篮线路与设备用电分别设置、以保证吊篮供电稳定。我司现场临时用电直接从总包楼层的分配电箱取电。精品感谢下载载1层平面电箱平面布置...
