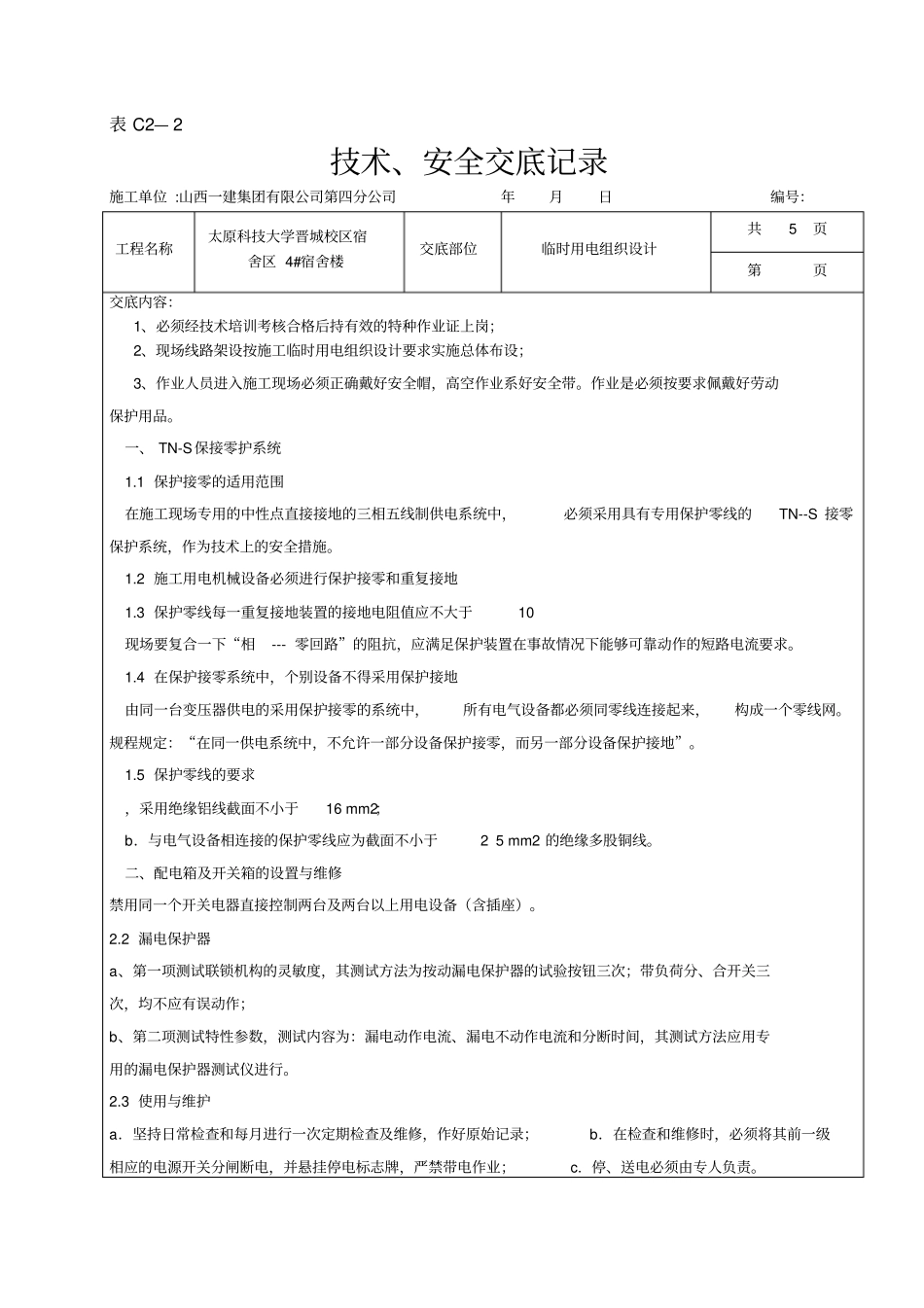

表C2—2技术、安全交底记录施工单位:山西一建集团有限公司第四分公司年月日编号：工程名称太原科技大学晋城校区宿舍区4#宿舍楼交底部位临时用电组织设计共5页第页交底内容：1、必须经技术培训考核合格后持有效的特种作业证上岗；2、现场线路架设按施工临时用电组织设计要求实施总体布设；3、作业人员进入施工现场必须正确戴好安全帽，高空作业系好安全带。作业是必须按要求佩戴好劳动保护用品。一、TN-S保接零护系统1.1保护接零的适用范围在施工现场专用的中性点直接接地的三相五线制供电系统中，必须采用具有专用保护零线的TN--S接零保护系统，作为技术上的安全措施。1.2施工用电机械设备必须进行保护接零和重复接地1.3保护零线每一重复接地装置的接地电阻值应不大于10现场要复合一下“相---零回路”的阻抗，应满足保护装置在事故情况下能够可靠动作的短路电流要求。1.4在保护接零系统中，个别设备不得采用保护接地由同一台变压器供电的采用保护接零的系统中，所有电气设备都必须同零线连接起来，构成一个零线网。规程规定：“在同一供电系统中，不允许一部分设备保护接零，而另一部分设备保护接地”。1.5保护零线的要求，采用绝缘铝线截面不小于16mm2；b．与电气设备相连接的保护零线应为截面不小于25mm2的绝缘多股铜线。二、配电箱及开关箱的设置与维修禁用同一个开关电器直接控制两台及两台以上用电设备（含插座）。2.2漏电保护器a、第一项测试联锁机构的灵敏度，其测试方法为按动漏电保护器的试验按钮三次；带负荷分、合开关三次，均不应有误动作；b、第二项测试特性参数，测试内容为：漏电动作电流、漏电不动作电流和分断时间，其测试方法应用专用的漏电保护器测试仪进行。2.3使用与维护a．坚持日常检查和每月进行一次定期检查及维修，作好原始记录；b．在检查和维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业；c.停、送电必须由专人负责。a．送电操作顺序为：总配电箱——分配电箱——开关箱；b．停电操作顺序为：开关箱——分配电箱——总配电箱。三、现场环境和配电线路架设3.1与外电线路应保持的安全距离及外电防护3.1.1施工现场的机动车道与外电架空线路交叉时的最小垂直距离：外电线路电压1KV以下1—10KV35KV最小垂直距离（m）6773.1.2起重机械（以及其它施工机械）的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2m。3.2架空线路，绝缘铜线截面不小于10mm2;跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35mm2，绝缘铜线截面不小于16mm2。a.五线导线在同一横担架设时，面向负荷从左侧起为L1、N、L2、L3、PE（最右边的导线为保护零线PE）。b．动力与照明线在两个横担上架设时，面向负荷从左恻起上横担为L1、L2、L3，下横担为L1（L2、L3）、N、PE。3.3电缆线路3.4室内配线四、现场照明4.1照明灯具的金属外壳必须做保护接零，单相回路的照明开关箱内必须装设漏电保护器。4.2室外灯具距地面不得低于3m，室内灯具距地面不得低于2.4m。4.3电器、灯具的相线必须经开关控制，不得将相线直接引入灯具，严禁在床上装设开关。4.4照明装置一般情况下电源电压为220V，但在下列情况下应使用安全电压：；4.5照明变压器必须使用双绕组型，严禁使用自耦变压器。技术负责人：交底人：接交人：
