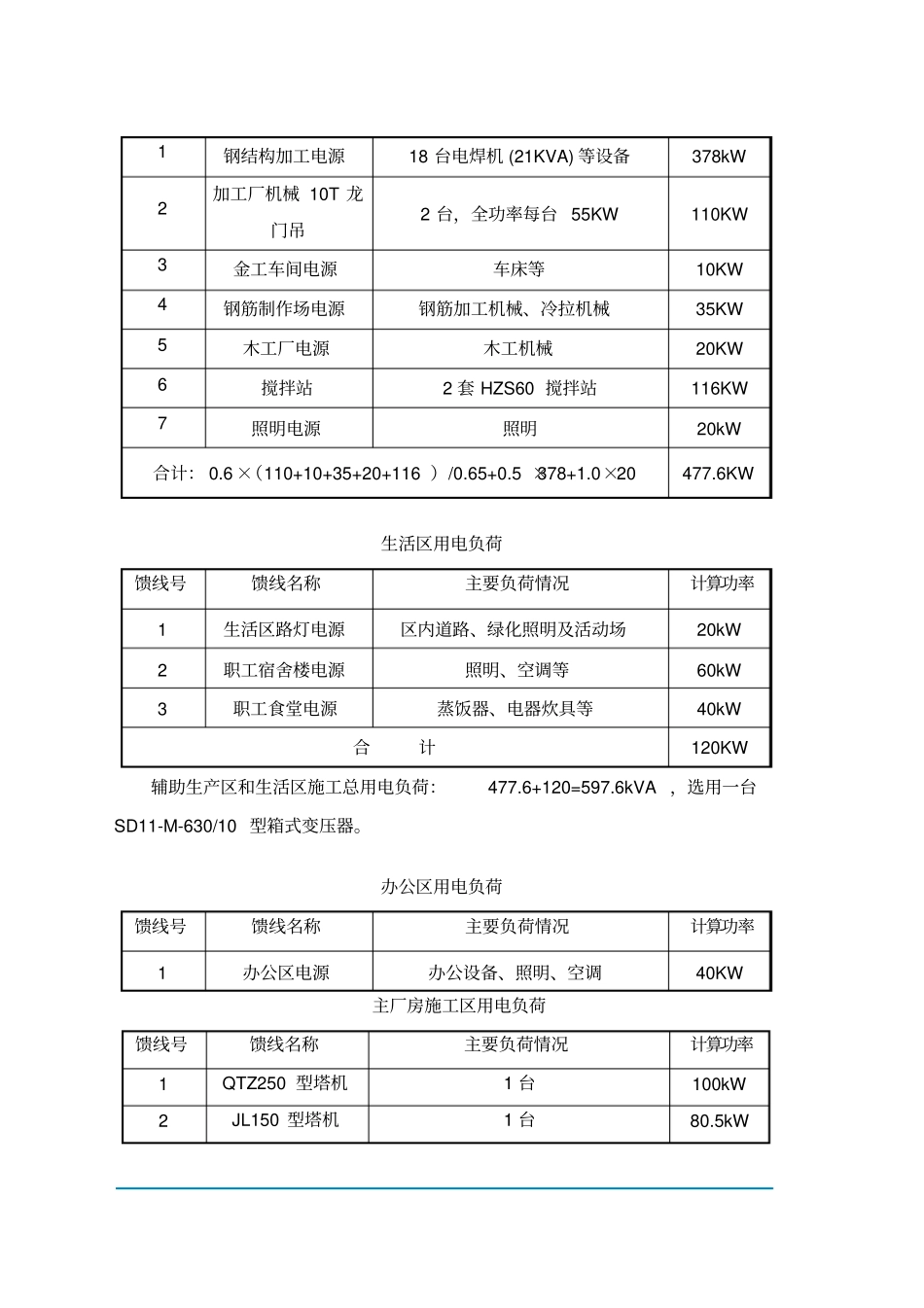

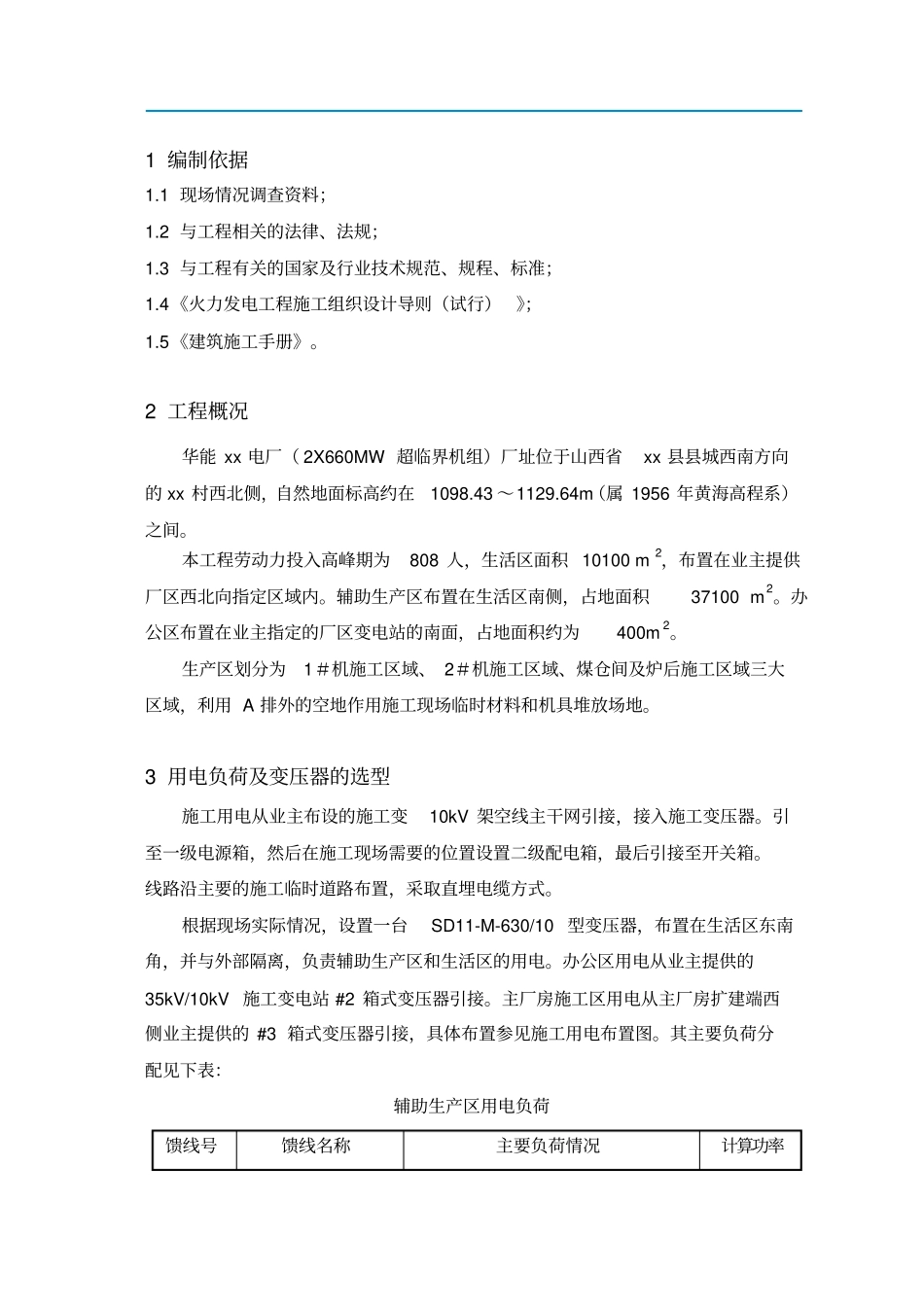

1编制依据1.1现场情况调查资料；1.2与工程相关的法律、法规；1.3与工程有关的国家及行业技术规范、规程、标准；1.4《火力发电工程施工组织设计导则（试行）》；1.5《建筑施工手册》。2工程概况华能xx电厂（2X660MW超临界机组）厂址位于山西省xx县县城西南方向的xx村西北侧，自然地面标高约在1098.43～1129.64m（属1956年黄海高程系）之间。本工程劳动力投入高峰期为808人，生活区面积10100m2，布置在业主提供厂区西北向指定区域内。辅助生产区布置在生活区南侧，占地面积37100m2。办公区布置在业主指定的厂区变电站的南面，占地面积约为400m2。生产区划分为1＃机施工区域、2＃机施工区域、煤仓间及炉后施工区域三大区域，利用A排外的空地作用施工现场临时材料和机具堆放场地。3用电负荷及变压器的选型施工用电从业主布设的施工变10kV架空线主干网引接，接入施工变压器。引至一级电源箱，然后在施工现场需要的位置设置二级配电箱，最后引接至开关箱。线路沿主要的施工临时道路布置，采取直埋电缆方式。根据现场实际情况，设置一台SD11-M-630/10型变压器，布置在生活区东南角，并与外部隔离，负责辅助生产区和生活区的用电。办公区用电从业主提供的35kV/10kV施工变电站#2箱式变压器引接。主厂房施工区用电从主厂房扩建端西侧业主提供的#3箱式变压器引接，具体布置参见施工用电布置图。其主要负荷分配见下表：辅助生产区用电负荷馈线号馈线名称主要负荷情况计算功率1钢结构加工电源18台电焊机(21KVA)等设备378kW2加工厂机械10T龙门吊2台，全功率每台55KW110KW3金工车间电源车床等10KW4钢筋制作场电源钢筋加工机械、冷拉机械35KW5木工厂电源木工机械20KW6搅拌站2套HZS60搅拌站116KW7照明电源照明20kW合计：0.6×（110+10+35+20+116）/0.65+0.5×378+1.0×20477.6KW生活区用电负荷馈线号馈线名称主要负荷情况计算功率1生活区路灯电源区内道路、绿化照明及活动场20kW2职工宿舍楼电源照明、空调等60kW3职工食堂电源蒸饭器、电器炊具等40kW合计120KW辅助生产区和生活区施工总用电负荷：477.6+120=597.6kVA，选用一台SD11-M-630/10型箱式变压器。办公区用电负荷馈线号馈线名称主要负荷情况计算功率1办公区电源办公设备、照明、空调40KW主厂房施工区用电负荷馈线号馈线名称主要负荷情况计算功率1QTZ250型塔机1台100kW2JL150型塔机1台80.5kW3QTZ125型塔机1台65kW4SS-100提升机4台40KW5混凝土施工电源2台泵车60KVA，10台振捣棒135kW6墙体施工电源5台砂浆搅拌机20kW7施工区照明电源照明30kW8钢结构加工电源15台电焊机(21KVA)等设备315kW合计：0.6×（100+80.5+65+40+135+20）/0.65+0.6×315+1.0×30625.6kW4施工变压器的布置施工变压器布置，原则上应靠近负荷中心，高压引入线均应采用高压电缆引入。变压器位置见施工用电布置图。辅助生产区和生活区变压器（SD11-M-630/10型）主要供应辅助生产区各种生产设施及生活区宿舍和食堂的用电。变压器配用插入式熔断器，变压器外壳零线短接接地电阻经测试应不大于4Ω。变压器采用箱式变压器，高压侧采用熔断保护。高压侧设隔离开关，以便于运行和检修。为防止积水箱式变基础应高出地面0.3m，基础尺寸应符合变压器外型尺寸，并留出高低压侧电缆孔洞。变压器的外壳应有可靠的保护接地。在变压器基础外围安装接地装置（如下图所示），接地极用L50×50×5的热镀锌角钢，长度为2.5m，接地极间距大于5m；接地母线用-60×6的热镀锌扁钢焊接环网状，接地体的埋设深度为0.7m，并有两点与变压器基础可靠连接。变压器中性点采取直接接地的供电方式，中性点与接地装置的连接应可靠。接变压器接地连线-60*6热镀锌扁钢接地极L50×50×2500角钢5配电箱的设置施工用电采取三级配电、二级保护（总配电箱、分配电箱、闸刀箱），所有电源箱均采用三相五线供电，确保用电设备接地接零。配电箱、闸刀箱设置漏电保护器，每台用电设备实行“一机一闸一锁一器”。配电箱开关采用铁板或优质绝缘材料制作、箱底与地面垂直距离不少于0.5M，配电箱内不允许放置任何杂物，箱顶要采取防雨措施。变压器的低压线路均敷设电缆，在施工及生活区域的合理部位布置配电箱、柜，平面位置临时用...
