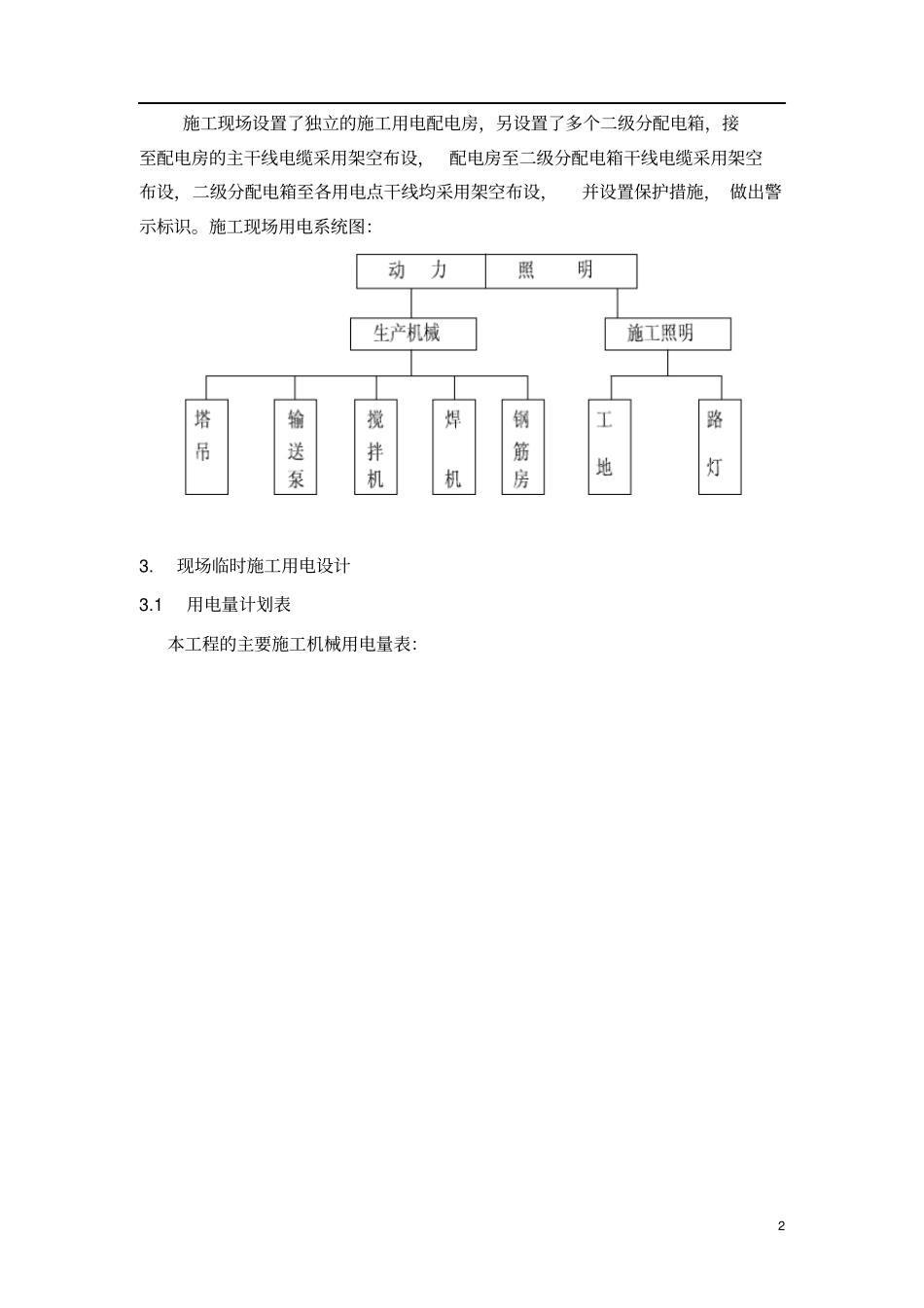

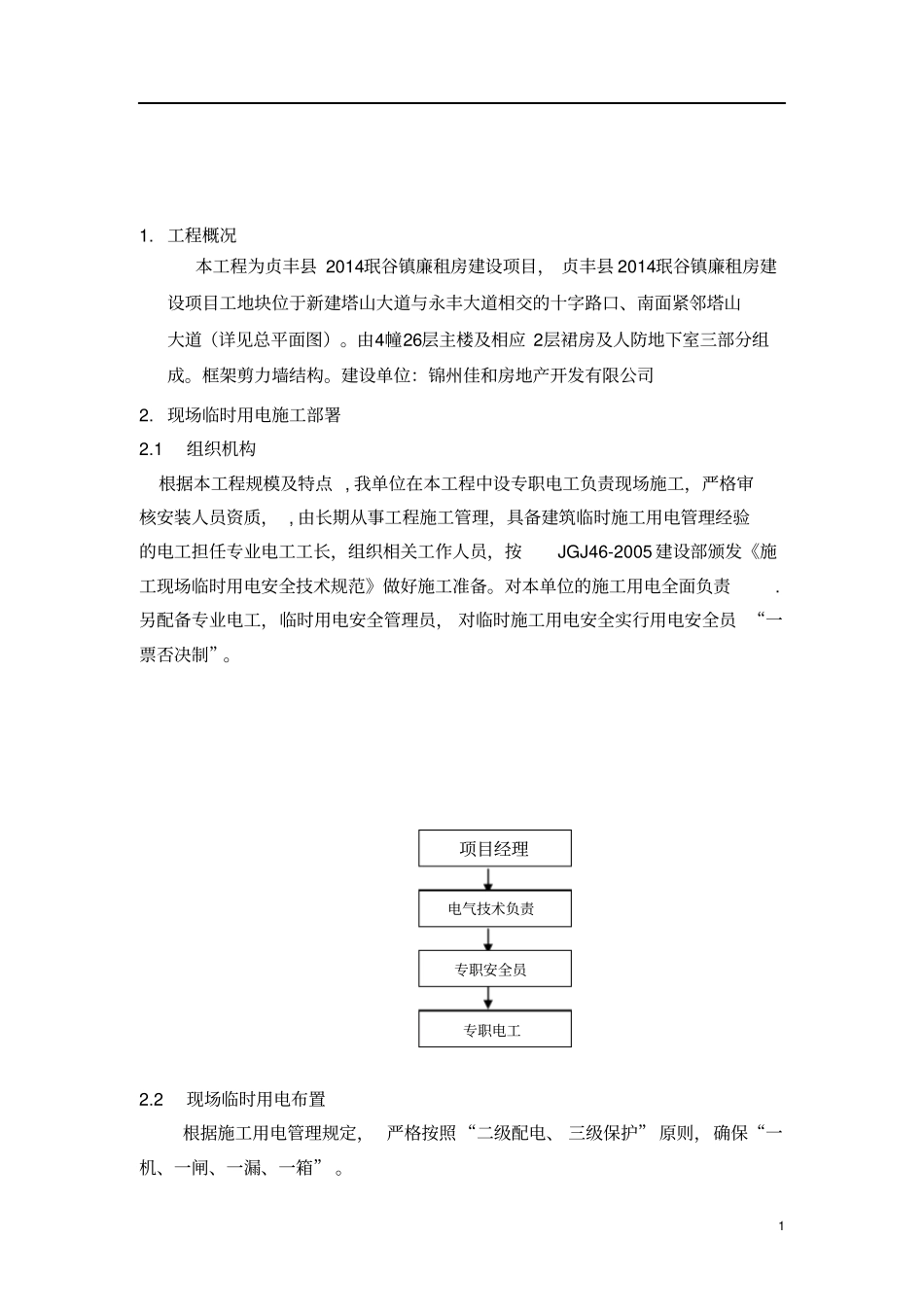

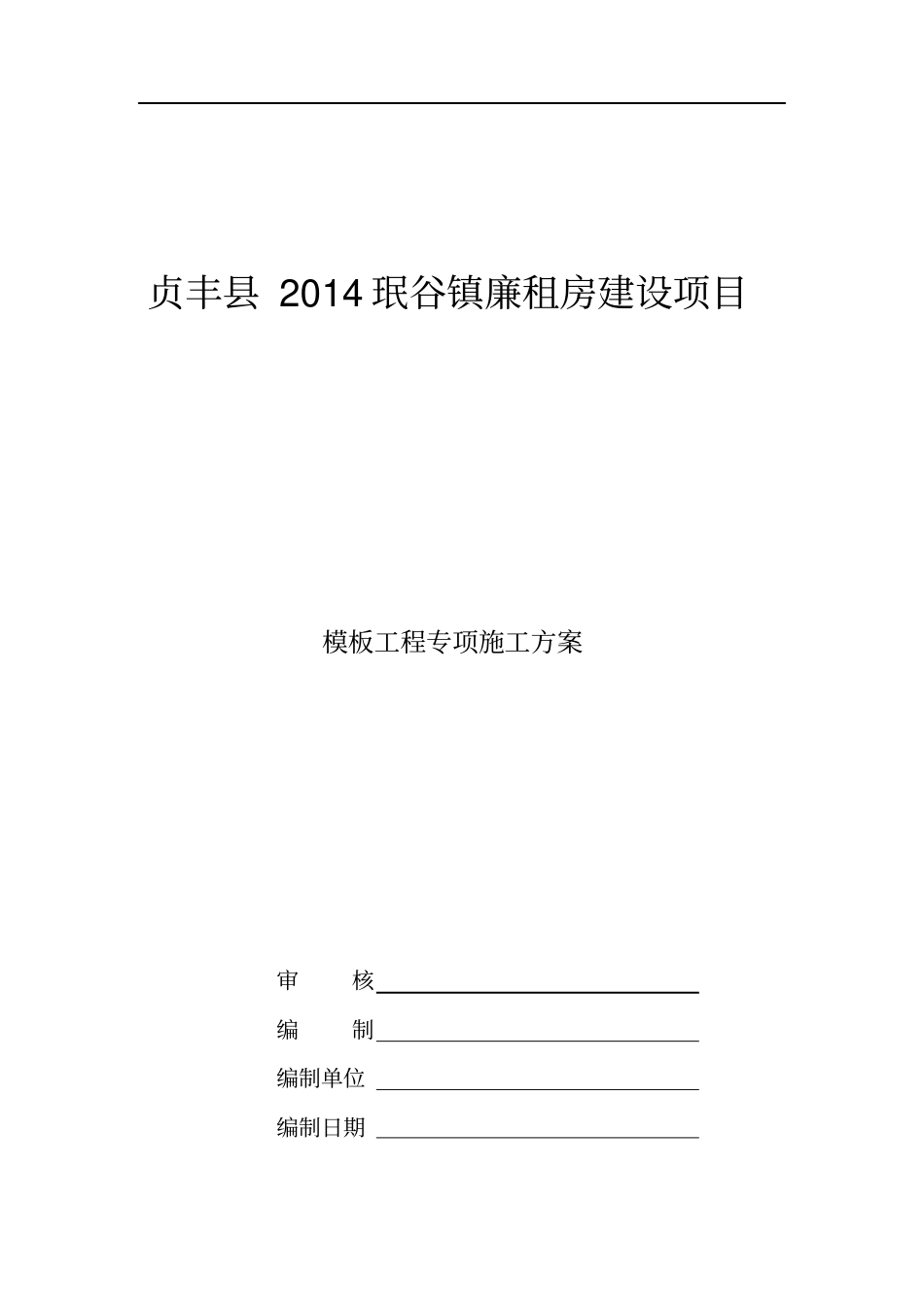

贞丰县2014珉谷镇廉租房建设项目模板工程专项施工方案审核编制编制单位编制日期11.工程概况本工程为贞丰县2014珉谷镇廉租房建设项目，贞丰县2014珉谷镇廉租房建设项目工地块位于新建塔山大道与永丰大道相交的十字路口、南面紧邻塔山大道（详见总平面图）。由4幢26层主楼及相应2层裙房及人防地下室三部分组成。框架剪力墙结构。建设单位：锦州佳和房地产开发有限公司2.现场临时用电施工部署2.1组织机构根据本工程规模及特点,我单位在本工程中设专职电工负责现场施工，严格审核安装人员资质，,由长期从事工程施工管理，具备建筑临时施工用电管理经验的电工担任专业电工工长，组织相关工作人员，按JGJ46-2005建设部颁发《施工现场临时用电安全技术规范》做好施工准备。对本单位的施工用电全面负责.另配备专业电工，临时用电安全管理员，对临时施工用电安全实行用电安全员“一票否决制”。2.2现场临时用电布置根据施工用电管理规定，严格按照“二级配电、三级保护”原则，确保“一机、一闸、一漏、一箱”。项目经理电气技术负责专职安全员专职电工2施工现场设置了独立的施工用电配电房，另设置了多个二级分配电箱，接至配电房的主干线电缆采用架空布设，配电房至二级分配电箱干线电缆采用架空布设，二级分配电箱至各用电点干线均采用架空布设，并设置保护措施，做出警示标识。施工现场用电系统图：3.现场临时施工用电设计3.1用电量计划表本工程的主要施工机械用电量表：33.2根据本工程的施工方案及现场施工供电“三相五线制”的原则，结合本工程的具体环境条件，如负荷较大、供电的临时性、距离长、设备众多且移动频繁等，针对这些特点，从节约电能、降低工程造价，保证供电安全可靠等角度出发，对现场施工供电作较周密的安排。因各个施工阶段的用电需用量不同,进行用电量计算时只对高峰用电期的用电量进行计算,以满足总体的需要。负荷计算根据以往现场设计经验和本工程主体施工时主要设备用时（参见主要机具序号名称规格单位数量功率(KW)总功率(KW)1自升式塔机QTZ63台342.7128.12施工电梯SCD200/200台320603强制式搅拌机JDY350B台211224砼输送泵HBT-500台2901805钢筋弯曲机GW6-40B台42.28.86钢筋切断机GD6-40B台42.28.87钢筋调直机台42.28.88潜水泵台200.249竖焊机SN150A台4228810电焊机AN-100台4208011圆盘锯台45.52212振动棒台102.22213施工用照明按总功率的10%4需用计划表），计算如下：①计算式：P=1.05～1.1（K1∑P1/cosφ+K2P2+K3P3+K4P4）式中：P供电设备总需容量；P1电动机额定功率（KW）；P2电焊机额定功率（KW）；P3室内照明容量（KW）；P4室外照明容量（KW）；(cosφ)电动机的不均衡功率因素（0.5~0.75）;K1~K4需要系数K1——0.6（查表）K2——0.6（查表）K3——0.8（查表）K4——1.0（查表）根据主体工程主要机具需用计划。∑P1=486.4（KW）∑P2=168（KW）根据施工手册，照明用电：K3∑P1+K4∑P2=0.1（486.4+168）=65.44（KW）所以：P=1.10×(0.6×486.4/0.6+0.6×168+65.44)=718.12(KW)3．2．1配电导线截面选择a．一级配电主干线截面选择：工作电流值I=P/3U=718.12/（3×0.38）=629.93(A)故:选用3×150+2×80mm2的YJV电缆一根b．二级配电干线截面选择：工作电流值I=P/3U=276.4/（3×0.38）=242.46(A)故:选用3×120+2×60mm2的YJV电缆一根5施工配电房内设置总配电箱，动力用电、照明用电均应采用电缆，架设或埋管布置，塔吊应采用专用电箱。配电房的空间要能满足临时用施工规范。YJV电缆引入现场配电房内的一级配电箱处内设置了1个400A/380V空气开关及4个200A/380V空气开关。从一级配电箱接现场二级配电箱选用120mm2YJV电缆，二级配电箱内各设置了1个225A/380V空气开关及4个100A/380V空气开关。一、二级配电箱内分别设置动作电流小于30mA的漏电保护器。一级配电箱供应二级配电箱、塔吊、砼输送泵、搅拌机、楼层用电等现场所有用电设施。二级配电箱供应钢筋房、木工房、机修房、砼输送泵、搅拌机、楼层用电及办公区域照明。3.3导线布置于业主提供的电源处设总配电箱，现场设一级配电箱，二级配电箱，各支路电缆从一、二级配电箱引出。自升式塔吊电缆线选用：工作电流值I=P/...
