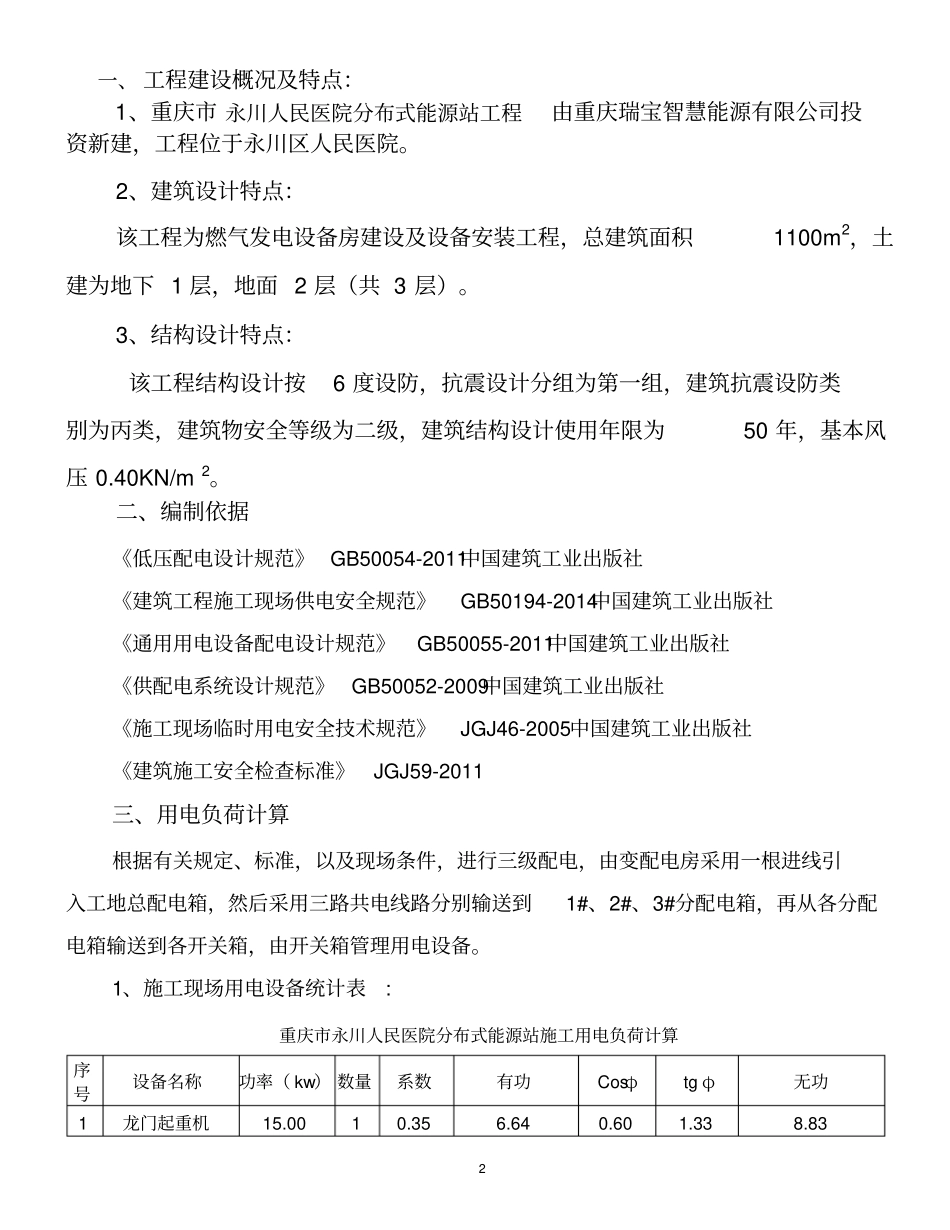

1永川人民医院分布式能源站工程施工临时用电方案编制单位：四川煤矿基本建设工程公司编制时间：二零一六年十月2一、工程建设概况及特点：1、重庆市永川人民医院分布式能源站工程由重庆瑞宝智慧能源有限公司投资新建，工程位于永川区人民医院。2、建筑设计特点：该工程为燃气发电设备房建设及设备安装工程，总建筑面积1100m2，土建为地下1层，地面2层（共3层）。3、结构设计特点：该工程结构设计按6度设防，抗震设计分组为第一组，建筑抗震设防类别为丙类，建筑物安全等级为二级，建筑结构设计使用年限为50年，基本风压0.40KN/m2。二、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011三、用电负荷计算根据有关规定、标准，以及现场条件，进行三级配电，由变配电房采用一根进线引入工地总配电箱，然后采用三路共电线路分别输送到1#、2#、3#分配电箱，再从各分配电箱输送到各开关箱，由开关箱管理用电设备。1、施工现场用电设备统计表:重庆市永川人民医院分布式能源站施工用电负荷计算序号设备名称功率（kw）数量系数有功Cosφtgφ无功1龙门起重机15.0010.356.640.601.338.8332插入式振动器1.1020.350.770.701.020.793套丝切管机1.0010.300.300.601.330.404木工圆锯3.0010.300.900.601.331.205钢筋切断机6.0010.301.800.701.021.846钢筋弯曲机3.0010.300.900.701.020.927钢筋弯箍机3.0010.300.900.701.020.928钢筋调直机5.5010.301.650.701.021.689电锤1.5020.300.900.701.020.9210混凝土搅拌机5.5010.754.130.850.622.56焊机部分11交流电焊机9.0020.351.780.402.294.08照明部分13室外照明3113.001.0014室内照明510.84.001.00汇总0.924.9021.71视在功率33.04电流50.20电缆YJV-35*3+16*22、确定用电负荷及导线:(1)、龙门起重机Kx=0.2Cosφ=0.6tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=15kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×15=18.97kWPjs=Kx×Pe=0.35×18.97=6.64kWQjs=Pjs×tgφ=6.64×1.33=8.83kvar(2)、插入式振动器Kx=0.35Cosφ=0.7tgφ=1.02Pjs=0.35×2.2=0.77kWQjs=Pjs×tgφ=0.77×1.02=0.79kvar(3)、套丝切管机Kx=0.3Cosφ=0.6tgφ=1.334Pjs=0.3×1=0.3kWQjs=Pjs×tgφ=0.3×1.33=0.4kvar(4)、木工圆锯Kx=0.3Cosφ=0.6tgφ=1.33Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.33=1.2kvar(5)、钢筋切断机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×6=1.8kWQjs=Pjs×tgφ=1.8×1.02=1.84kvar(6)、钢筋弯曲机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.92kvar(7)、钢筋弯箍机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.92kvar(8)、钢筋调直机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×5.5=1.65kWQjs=Pjs×tgφ=1.65×1.02=1.68kvar(9)、电锤Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.92kvar(10)、混凝土搅拌机Kx=0.75Cosφ=0.85tgφ=0.62Pjs=0.75×5.5=4.13kWQjs=Pjs×tgφ=4.13×0.62=2.56kvar5(11)、交流电焊机Kx=0.35Cosφ=0.4tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=9×0.4=3.6kWPe=n×(Jc/Jc1)1/2×Pn=2×(0.5/1)1/2×3.6=5.09kWPjs=Kx×Pe=0.35×5.09=1.78kW（12）、室外照明Kx=1Pjs=1×3=3kW（13）、室内照明Kx=0.8Pjs=0.8×5=4kW(14)、总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=Kx×ΣPjs=0.9×(6.64+0.77+0.3+0.9+1.8+0.9+0.9+1.65+0.9+4.13+1.78+3+4)=24.9kW总的无功功率Qjs=Kx×ΣQjs=0.9×(8.83+0.79+0.4+1.2+1.84+0.92+0.92+1.68+0.92+2.65+4.08)=21.71kvar总的视在功率Sjs=(Pjs2+Qjs2)1/2=(24.92+21.812)1/2=33.04kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=48.66/(1.732×0.38)=50.20A（15）导线截面选择选择YJV-3×35+2×16，穿焊接钢管时其安全载流量为9...
