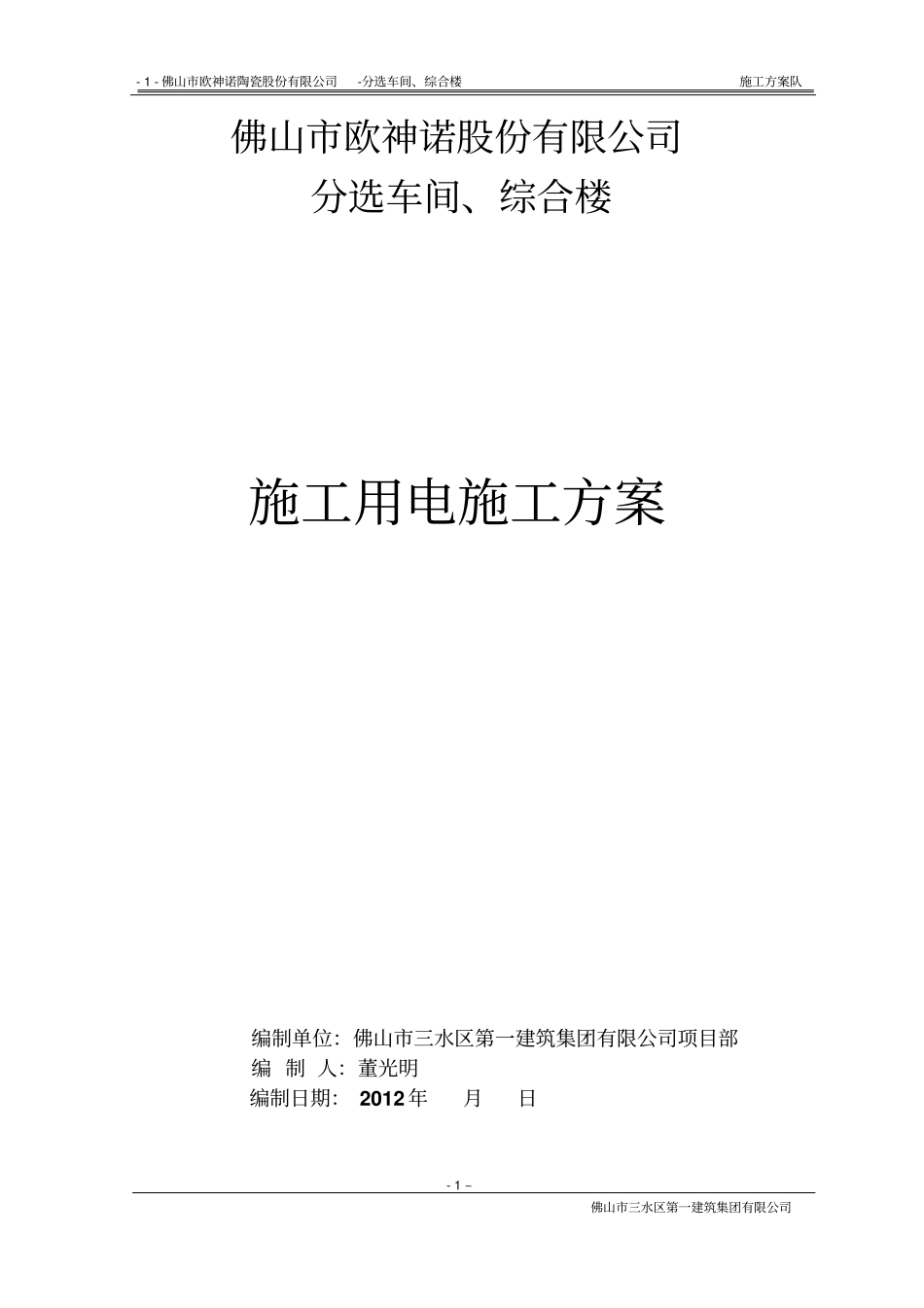

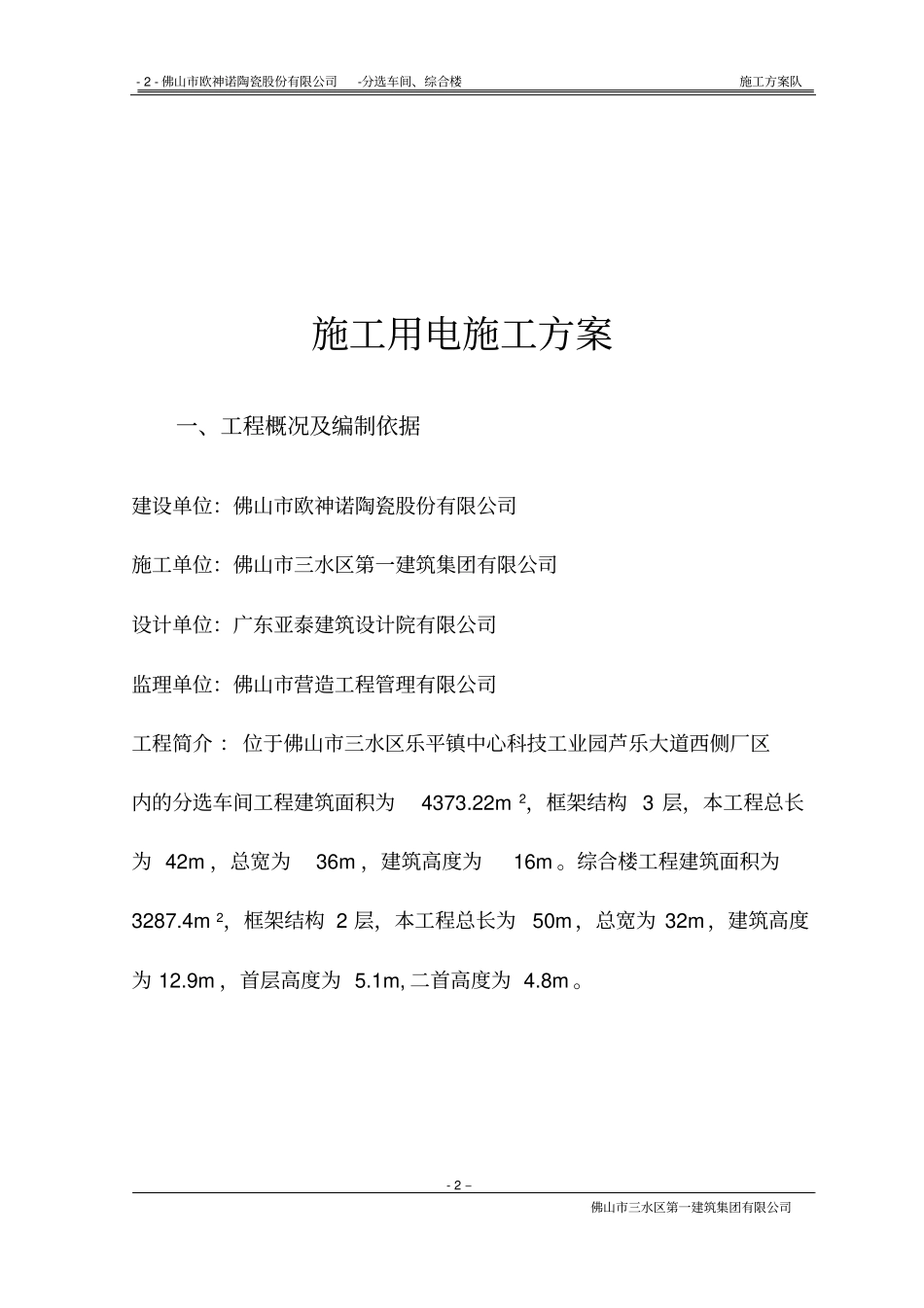

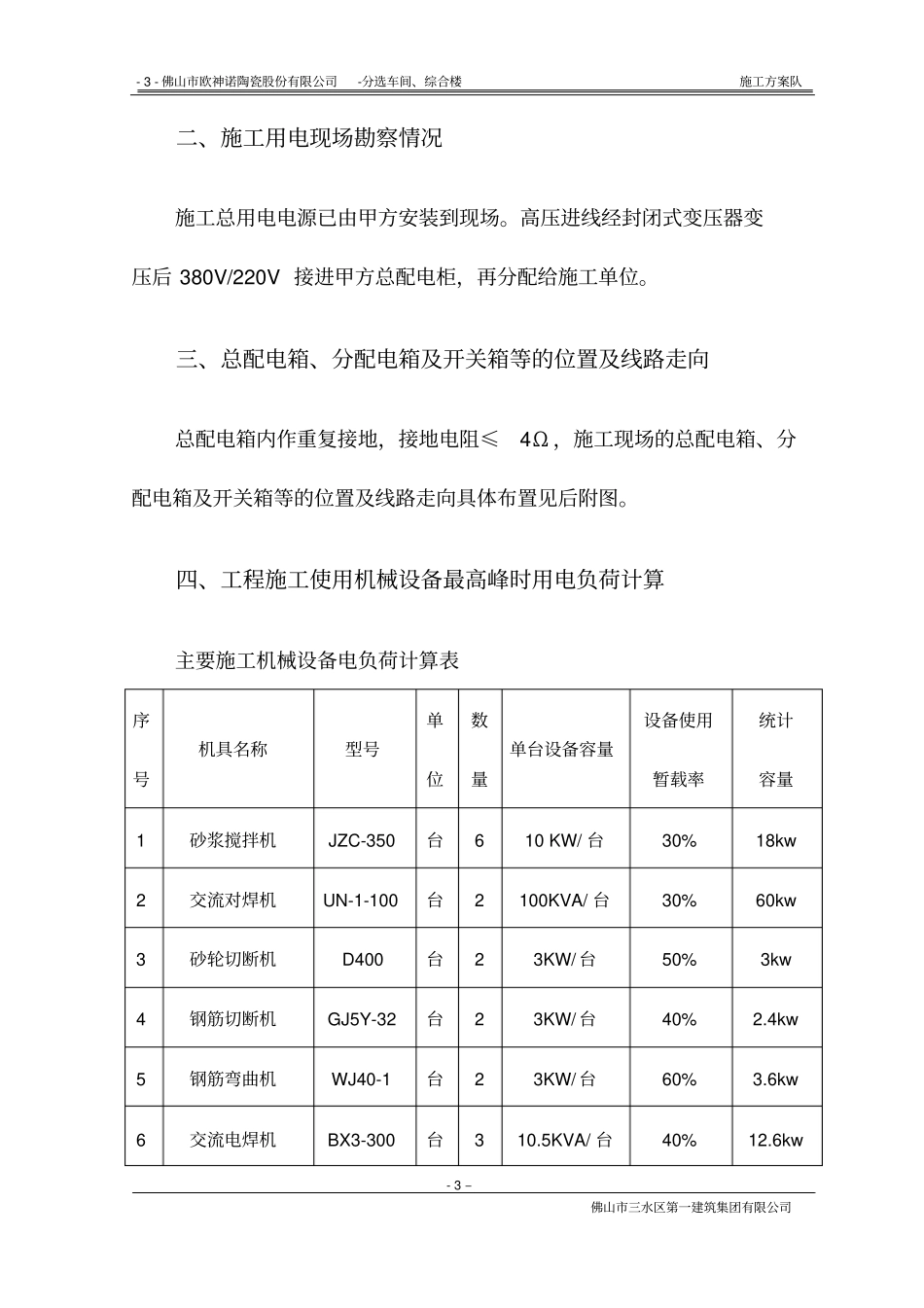

-1-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-1–佛山市三水区第一建筑集团有限公司佛山市欧神诺股份有限公司分选车间、综合楼施工用电施工方案编制单位：佛山市三水区第一建筑集团有限公司项目部编制人：董光明编制日期：2012年月日-2-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-2–佛山市三水区第一建筑集团有限公司施工用电施工方案一、工程概况及编制依据建设单位：佛山市欧神诺陶瓷股份有限公司施工单位：佛山市三水区第一建筑集团有限公司设计单位：广东亚泰建筑设计院有限公司监理单位：佛山市营造工程管理有限公司工程简介：位于佛山市三水区乐平镇中心科技工业园芦乐大道西侧厂区内的分选车间工程建筑面积为4373.22m2，框架结构3层，本工程总长为42m，总宽为36m，建筑高度为16m。综合楼工程建筑面积为3287.4m2，框架结构2层，本工程总长为50m，总宽为32m，建筑高度为12.9m，首层高度为5.1m,二首高度为4.8m。-3-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-3–佛山市三水区第一建筑集团有限公司二、施工用电现场勘察情况施工总用电电源已由甲方安装到现场。高压进线经封闭式变压器变压后380V/220V接进甲方总配电柜，再分配给施工单位。三、总配电箱、分配电箱及开关箱等的位置及线路走向总配电箱内作重复接地，接地电阻≤4Ω，施工现场的总配电箱、分配电箱及开关箱等的位置及线路走向具体布置见后附图。四、工程施工使用机械设备最高峰时用电负荷计算主要施工机械设备电负荷计算表序号机具名称型号单位数量单台设备容量设备使用暂载率统计容量1砂浆搅拌机JZC-350台610KW/台30%18kw2交流对焊机UN-1-100台2100KVA/台30%60kw3砂轮切断机D400台23KW/台50%3kw4钢筋切断机GJ5Y-32台23KW/台40%2.4kw5钢筋弯曲机WJ40-1台23KW/台60%3.6kw6交流电焊机BX3-300台310.5KVA/台40%12.6kw-4-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-4–佛山市三水区第一建筑集团有限公司7电渣压力焊机BX3-650台165KVA/台30%39kw8钢筋调直卷扬机JJK-5台15.5KW/台50%2.75kw11插入式振动器HZ-50台31.1KW/台50%1.65kw12镝灯D-3500盏23.5KW/盏100%14kw13物料提升机230KW/台60%36设备统计总功率∑P=193kw施工现场动力设备总功率，∑P=193kw。照明用电按现场施工用电的10%考虑，容量为：∑P=19.3kw。施工现场总功率P总=P（动力）+P（照明）=193kw+19.3kw=212.3kw。故业主提供200-250KW的用电功率满足现场施工需要五、电气接线系统图和平面图（见附图）三相电表DT862-23*3（6A）-5-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-5–佛山市三水区第一建筑集团有限公司进线总配电箱M（总）接线系统图-6-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-6–佛山市三水区第一建筑集团有限公司Ⅰ分配电箱接线系统图（一）Ⅱ-7-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-7–佛山市三水区第一建筑集团有限公司分配电箱接线系统图（二）-8-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-8–佛山市三水区第一建筑集团有限公司Ⅲ分配电箱接线系统图（三）Ⅳ-9-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-9–佛山市三水区第一建筑集团有限公司照明分配电箱接线系统图六、安全用电技术措施1、严格按照JGJ46—2005《施工现场临时用电安全技术规范》的要求采用TN—S（三相五线制）系统布设整个施工现场供电。2、线路配线的负荷电流应不大于其允许载流量。3、现场的电缆干线应采用埋地或架空敷设，不得沿地面明设，并应避免受机械损伤和腐蚀；橡皮电缆线架空敷设时应用绝缘体固定，严禁使用金属裸线作绑线，电缆线接头应牢固可靠；并应作绝缘包扎，保持绝缘强度，并不得受张力。4、配电系统采用三级配电两级保护，各类配电箱、开关箱外涂安全色标，统一编号，停止使用的配电箱应切断电源，关门上锁。5、室内照明线路全部采用塑料管明设，配电全部采BV4、BV2.5铜-10-佛山市欧神诺陶瓷股份有限公司-分选车间、综合楼施工方案队-10–佛山市三水区第一建筑集团有限公司芯电线。6、现场临设及办公室...
