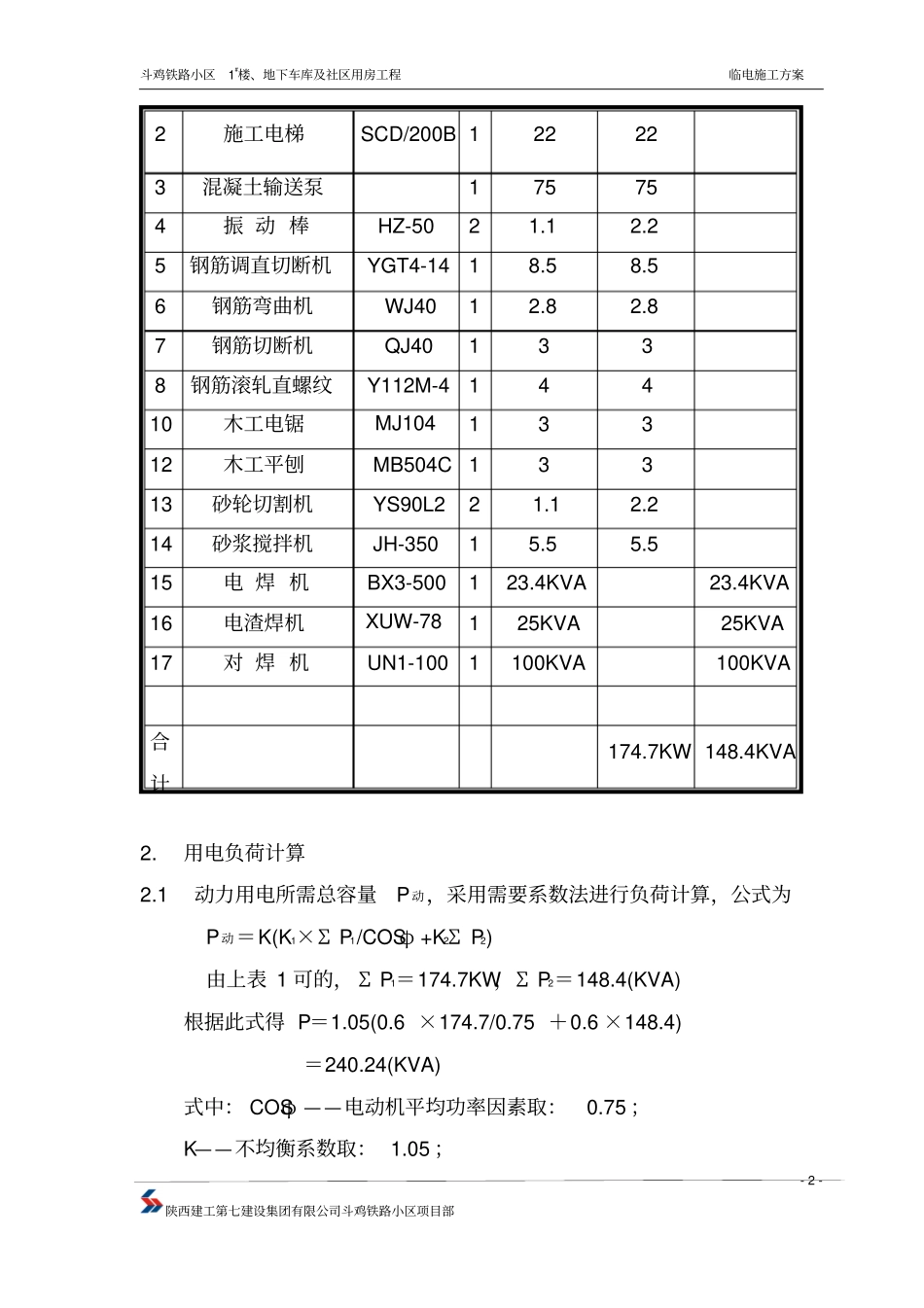

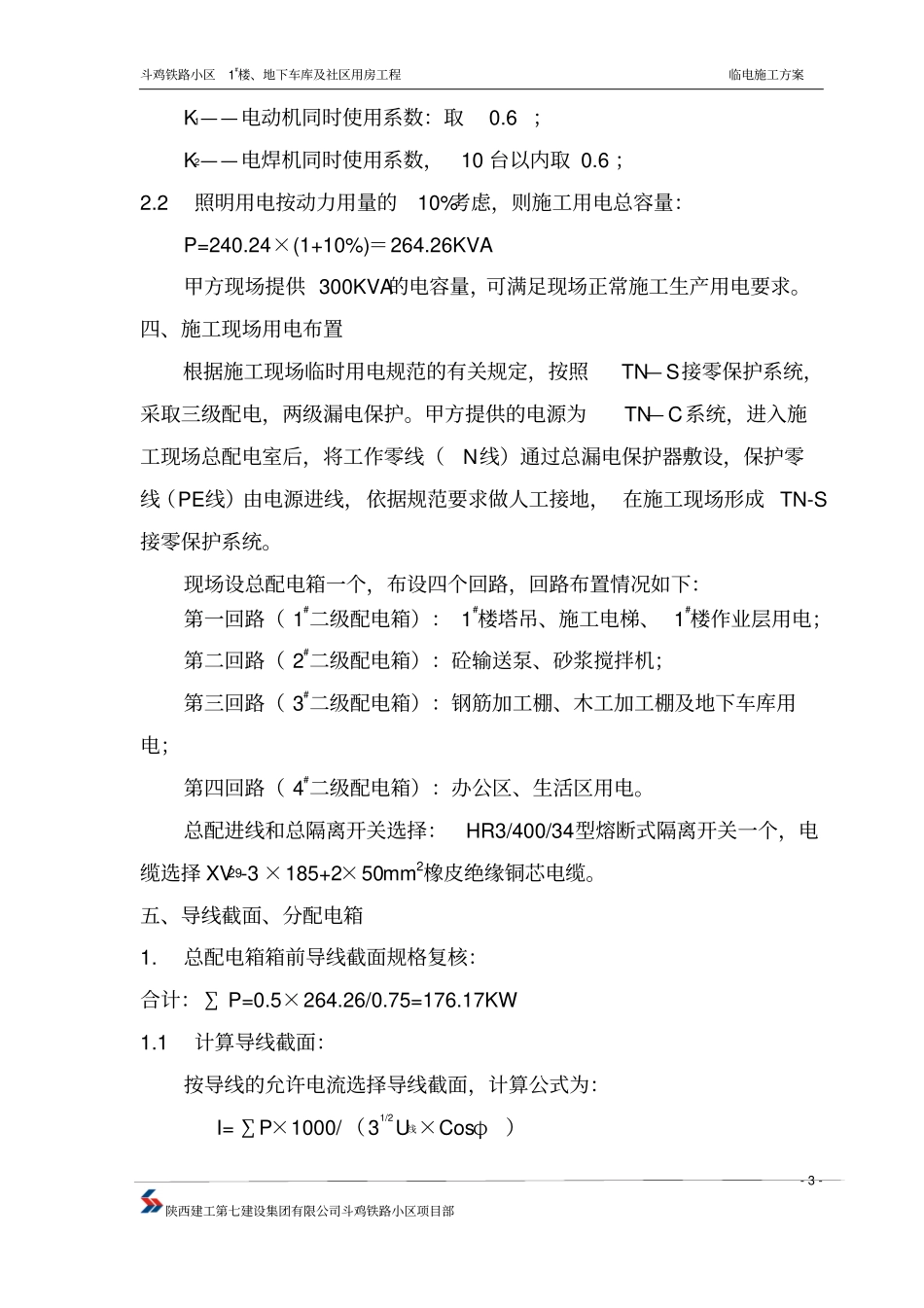

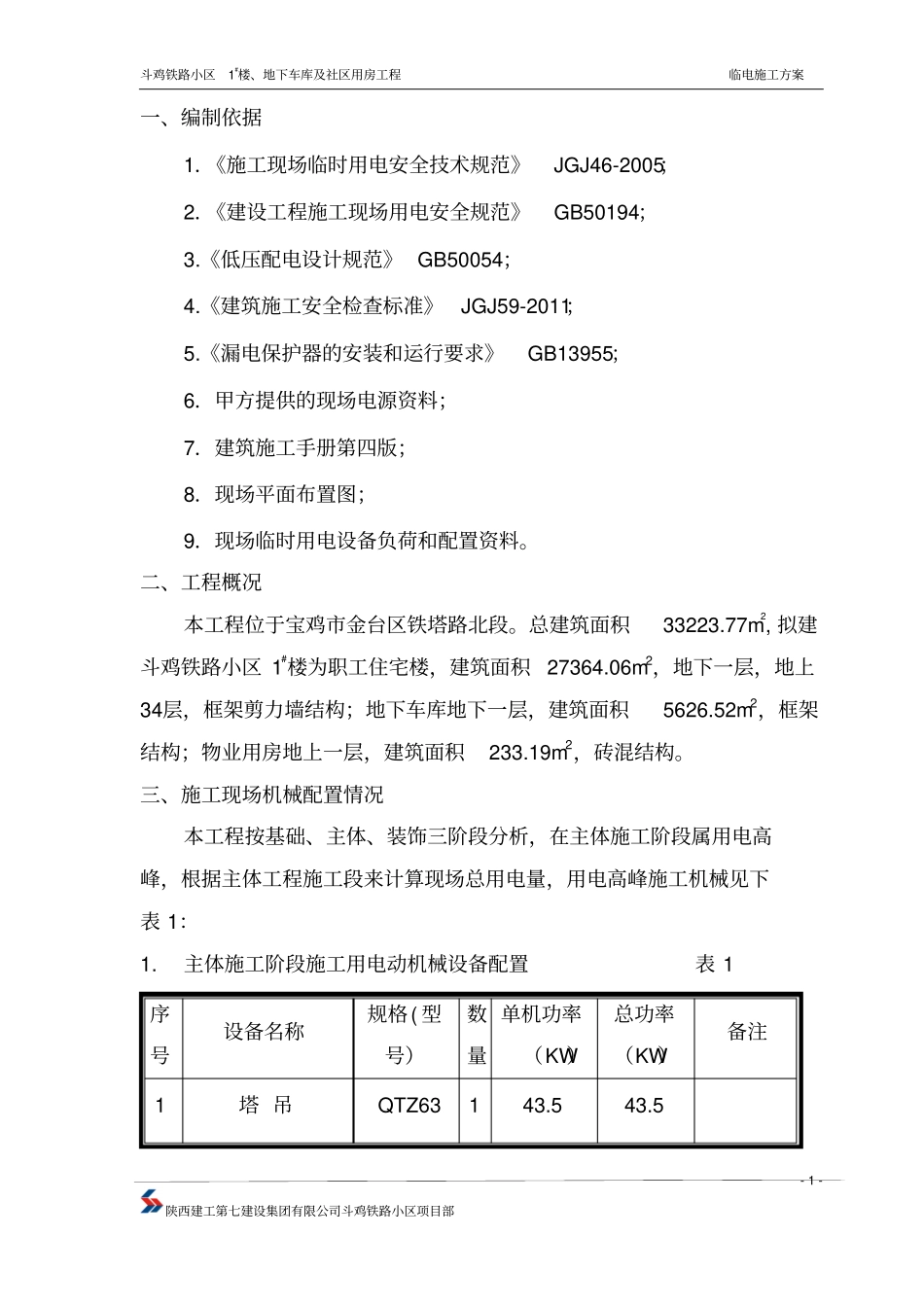

斗鸡铁路小区1#楼、地下车库及社区用房工程临电施工方案陕西建工第七建设集团有限公司斗鸡铁路小区项目部-1-一、编制依据1．《施工现场临时用电安全技术规范》JGJ46-2005；2．《建设工程施工现场用电安全规范》GB50194；3.《低压配电设计规范》GB50054；4.《建筑施工安全检查标准》JGJ59-2011；5.《漏电保护器的安装和运行要求》GB13955；6．甲方提供的现场电源资料；7．建筑施工手册第四版；8．现场平面布置图；9．现场临时用电设备负荷和配置资料。二、工程概况本工程位于宝鸡市金台区铁塔路北段。总建筑面积33223.77m2,拟建斗鸡铁路小区1#楼为职工住宅楼，建筑面积27364.06m2，地下一层，地上34层，框架剪力墙结构；地下车库地下一层，建筑面积5626.52m2，框架结构；物业用房地上一层，建筑面积233.19m2，砖混结构。三、施工现场机械配置情况本工程按基础、主体、装饰三阶段分析，在主体施工阶段属用电高峰，根据主体工程施工段来计算现场总用电量，用电高峰施工机械见下表1：1.主体施工阶段施工用电动机械设备配置表1序号设备名称规格(型号）数量单机功率（KW）总功率（KW）备注1塔吊QTZ63143.543.5斗鸡铁路小区1#楼、地下车库及社区用房工程临电施工方案陕西建工第七建设集团有限公司斗鸡铁路小区项目部-2-2施工电梯SCD/200B122223混凝土输送泵175754振动棒HZ-5021.12.25钢筋调直切断机YGT4-1418.58.56钢筋弯曲机WJ4012.82.87钢筋切断机QJ401338钢筋滚轧直螺纹Y112M-414410木工电锯MJ10413312木工平刨MB504C13313砂轮切割机YS90L221.12.214砂浆搅拌机JH-35015.55.515电焊机BX3-500123.4KVA23.4KVA16电渣焊机XUW-78125KVA25KVA17对焊机UN1-1001100KVA100KVA合计174.7KW148.4KVA2.用电负荷计算2.1动力用电所需总容量P动，采用需要系数法进行负荷计算，公式为P动＝K(K1×ΣP1/COSφ+K2ΣP2)由上表1可的，ΣP1＝174.7KW，ΣP2＝148.4(KVA)根据此式得P＝1.05(0.6×174.7/0.75＋0.6×148.4)＝240.24(KVA)式中：COSφ——电动机平均功率因素取：0.75；K——不均衡系数取：1.05；斗鸡铁路小区1#楼、地下车库及社区用房工程临电施工方案陕西建工第七建设集团有限公司斗鸡铁路小区项目部-3-K1——电动机同时使用系数：取0.6；K2——电焊机同时使用系数，10台以内取0.6；2.2照明用电按动力用量的10%考虑，则施工用电总容量：P=240.24×(1+10%)＝264.26KVA甲方现场提供300KVA的电容量，可满足现场正常施工生产用电要求。四、施工现场用电布置根据施工现场临时用电规范的有关规定，按照TN—S接零保护系统，采取三级配电，两级漏电保护。甲方提供的电源为TN—C系统，进入施工现场总配电室后，将工作零线（N线）通过总漏电保护器敷设，保护零线（PE线）由电源进线，依据规范要求做人工接地，在施工现场形成TN-S接零保护系统。现场设总配电箱一个，布设四个回路，回路布置情况如下：第一回路（1#二级配电箱）：1#楼塔吊、施工电梯、1#楼作业层用电；第二回路（2#二级配电箱）：砼输送泵、砂浆搅拌机；第三回路（3#二级配电箱）：钢筋加工棚、木工加工棚及地下车库用电；第四回路（4#二级配电箱）：办公区、生活区用电。总配进线和总隔离开关选择：HR3/400/34型熔断式隔离开关一个，电缆选择XV29-3×185+2×50mm2橡皮绝缘铜芯电缆。五、导线截面、分配电箱1.总配电箱箱前导线截面规格复核：合计：∑P=0.5×264.26/0.75=176.17KW1.1计算导线截面：按导线的允许电流选择导线截面，计算公式为：I=∑P×1000/（31/2U线×Cosφ）斗鸡铁路小区1#楼、地下车库及社区用房工程临电施工方案陕西建工第七建设集团有限公司斗鸡铁路小区项目部-4-式中：I－线路工作电流值（A）∑P－各段线路负荷计算功率（KW）U线－用电设备的额定电压380VCosφ－电动机的平均功率因数取0.75该路的工作电流为：I=176.17×1000/（31/2×380×0.75）=356.88（A）1.2按导线电压降选择导线截面，配电室距离变压室很近，导线电压降可以忽略不计，因此按导线的允许电流选择导线截面，选择XV29—3×185+2×50mm2铜芯橡皮绝缘电缆符合要求。2.第一条回路供电容量计算、导线选择本回路用电设备：1#楼塔吊、施工电梯、1#楼作业层用电。2...
