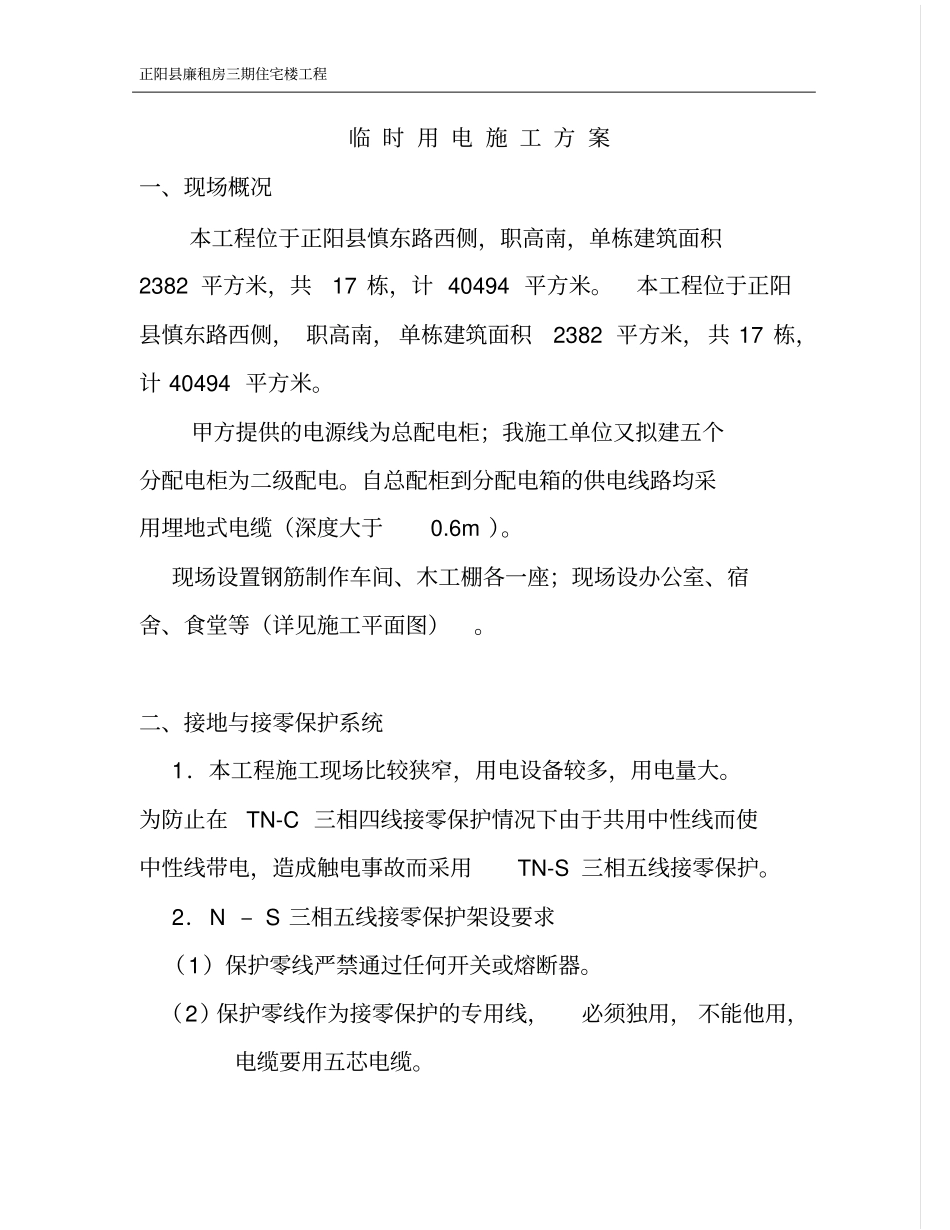

正阳县廉租房三期住宅楼工程临时用电施工方案一、现场概况本工程位于正阳县慎东路西侧，职高南，单栋建筑面积2382平方米，共17栋，计40494平方米。本工程位于正阳县慎东路西侧，职高南，单栋建筑面积2382平方米，共17栋，计40494平方米。甲方提供的电源线为总配电柜；我施工单位又拟建五个分配电柜为二级配电。自总配柜到分配电箱的供电线路均采用埋地式电缆（深度大于0.6m）。现场设置钢筋制作车间、木工棚各一座；现场设办公室、宿舍、食堂等（详见施工平面图）。二、接地与接零保护系统1．本工程施工现场比较狭窄，用电设备较多，用电量大。为防止在TN-C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN-S三相五线接零保护。2．N–S三相五线接零保护架设要求（1）保护零线严禁通过任何开关或熔断器。（2）保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。正阳县廉租房三期住宅楼工程（3）护零线除了从工作接地线（变压器）或总配电箱电源侧零线出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。（4）护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。（5）保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。（6）重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。（7）保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。三、电源负荷计算1．变压器（200kVA）用电量验算(1)变压器主要供电对象正阳县廉租房三期住宅楼工程表2-1-1-1电动设备（P1=279kW）序号设备名称规格型号数量（台）容量（kW）1卷扬机QTZ40A17.52切断机GJ-402153圆盘锯MJ225134砂浆机U32002125振动器1012表2-1-1-3室内照明(P3=26kW)序号设备名称规格型号数量（台）容量（kW）6弯曲机WJ40-1247水泵488其他109混凝土搅拌机JDY350/5002451011正阳县廉租房三期住宅楼工程1镝灯3．54142碘钨灯1553宿舍照明74其他10(2)施工用电量计算P计=1.1×(K1hP1+K2hP2)=1.1×(0.6×116.5+0.8×36)=108.6kW(3)变压器容量验算P变=1.05P/cosα=1.05×108.6/0.75=152kVA<200kVA故变压器（200kVA）满足要求.四、配电箱与开关箱1．本工程临时用电采用TN–S三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，均必须经漏电保护开关保护。2．配电箱的材质和安置要求正阳县廉租房三期住宅楼工程（1）配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。（2）定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。（3）分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（2）箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。（3）配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。（4）配电箱、开关箱必须有防雨、防尘设施，必须有门锁。3．配电箱开关箱装设的电器要求（1）常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。（2）电箱内的电器，应安装在金属或非木质的绝缘安装板上。（3）电箱、开关箱及其内部开关电器的所有正常不带电的正阳县廉租房三期住宅楼工程金属部件均应作可靠的保护接零。保护接零必须采用标准的黄/绿双色线及专用接线板连接，与工作零线应有明显的区别。（4）配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。（5）导线的进、出口处，应加强绝缘，并将导线卡固。（6）配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应采用绝缘铜线。（...
