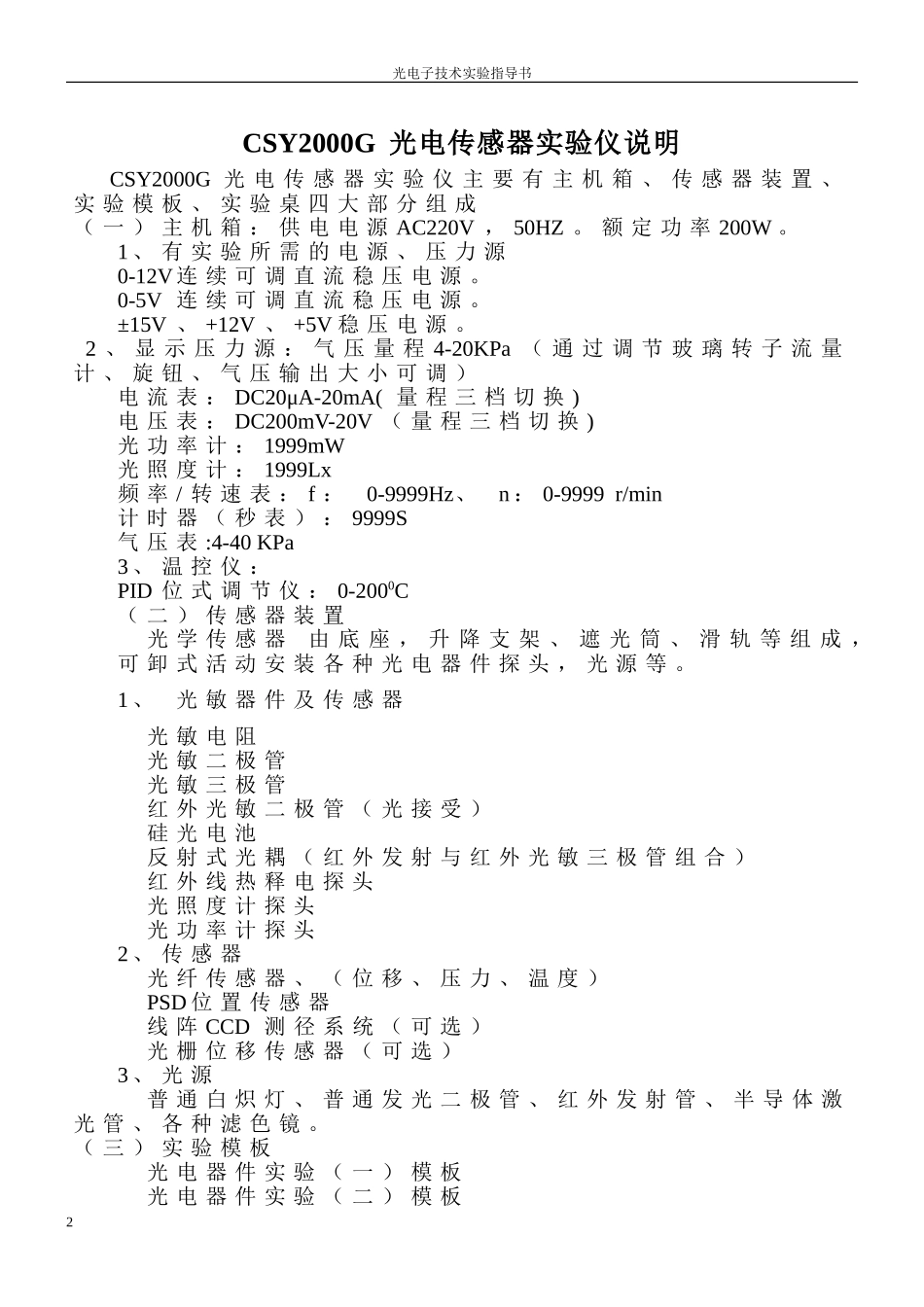

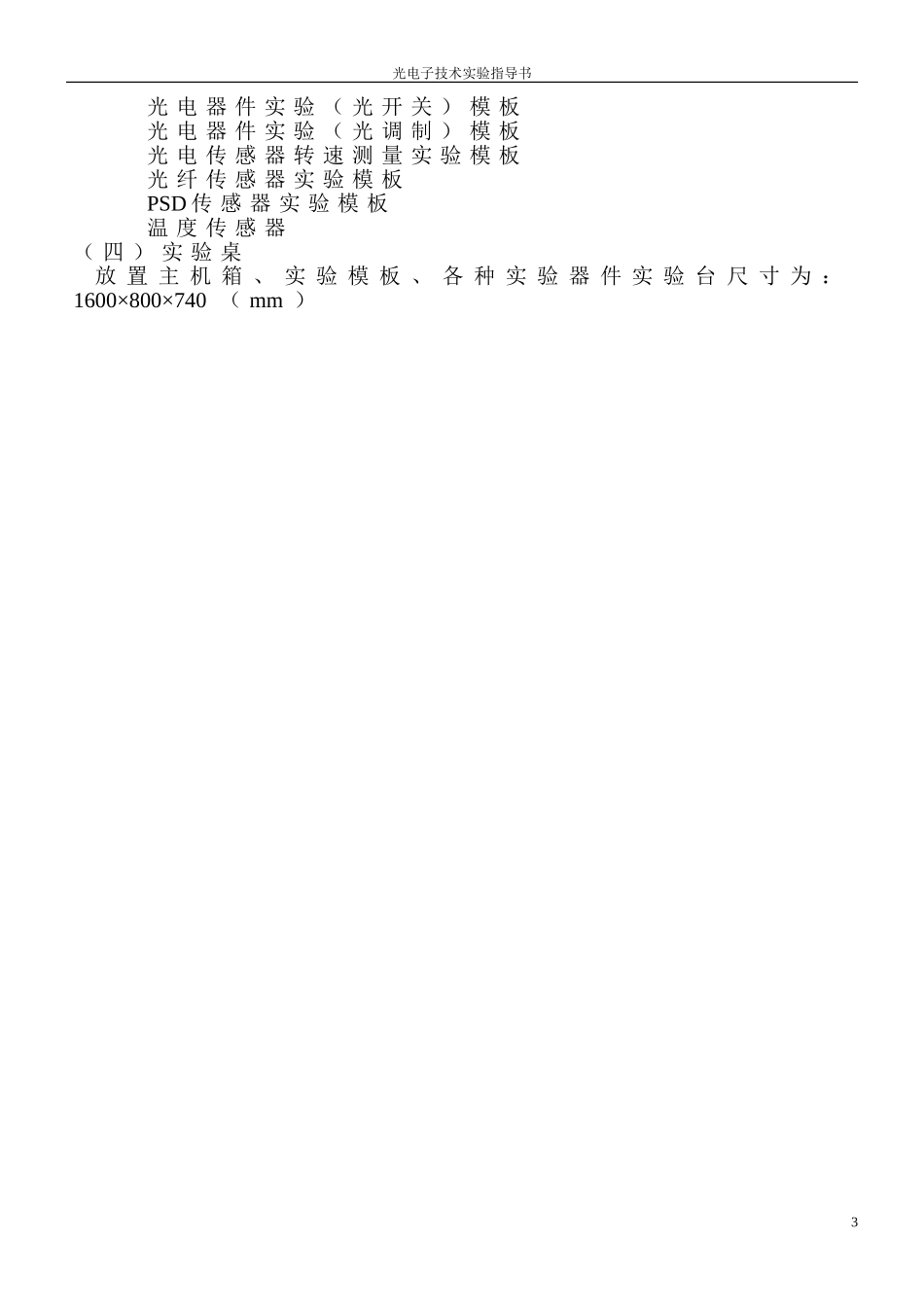

光电子技术实验指导书光电子技术实验指导书CSY2000G光电传感器实验仪说明CSY2000G光电传感器实验仪主要有主机箱、传感器装置、实验模板、实验桌四大部分组成（一）主机箱：供电电源AC220V，50HZ。额定功率200W。1、有实验所需的电源、压力源0-12V连续可调直流稳压电源。0-5V连续可调直流稳压电源。±15V、+12V、+5V稳压电源。2、显示压力源：气压量程4-20KPa（通过调节玻璃转子流量计、旋钮、气压输出大小可调）电流表：DC20μA-20mA(量程三档切换)电压表：DC200mV-20V（量程三档切换)光功率计：1999mW光照度计：1999Lx频率/转速表：f：0-9999Hz、n：0-9999r/min计时器（秒表）：9999S气压表:4-40KPa3、温控仪：PID位式调节仪：0-2000C（二）传感器装置光学传感器由底座，升降支架、遮光筒、滑轨等组成，可卸式活动安装各种光电器件探头，光源等。1、光敏器件及传感器光敏电阻光敏二极管光敏三极管红外光敏二极管（光接受）硅光电池反射式光耦（红外发射与红外光敏三极管组合）红外线热释电探头光照度计探头光功率计探头2、传感器光纤传感器、（位移、压力、温度）PSD位置传感器线阵CCD测径系统（可选）光栅位移传感器（可选）3、光源普通白炽灯、普通发光二极管、红外发射管、半导体激光管、各种滤色镜。（三）实验模板光电器件实验（一）模板光电器件实验（二）模板2光电子技术实验指导书光电器件实验（光开关）模板光电器件实验（光调制）模板光电传感器转速测量实验模板光纤传感器实验模板PSD传感器实验模板温度传感器（四）实验桌放置主机箱、实验模板、各种实验器件实验台尺寸为：1600×800×740（mm）3光电子技术实验指导书实验指南实验一光电基础知识实验实验目的通过实验使学生对光源分光原理，辐射量与光度量、光的不同波长等基本概念有具体的认识。第一部分光源和光波长实验一、实验原理：以电磁波形式或粒子（光子）形成传输的能量，它们可以用光学条件反射、成像或色散，这样能量传输及其传播过程称为光辐射。为了对光辐射进行定量描述，存在着辐射单位和光度单位两套不同的体系，下表是常用的辐射度量和光度量之间的对应关系。表（一）、常用辐射度量和光度量之间的对应关系辐射度量物理量光度量物理量名称符号定义成定义式单位物理量名称符号定义成定义式单位辐射能QeJ光量QνQν=∫Qνdt1ms辐射通量ΦeΦe=dΦe/dtW光通量ΦνΦν=∫IνdΩ1m辐射出射度МeМe=dΦe/dsW/m2光出射度MνMν=dΦν/ds1m/m2辐射强度ІeІe=dΦe/dsw/sr发光强度Iν基本量cd辐射亮度LeLe=dІe/(dscosө)w/(m2sr)（光）亮度LνIν=dIν/dscosөcd/m2辐射照度EeEe=dΦe/dAw/m2（光）照度EνEν=dΦν/dALX4光电子技术实验指导书在光度单位中，发光强度是基本单位，定义为一个光源发出频率为540×1012HZ的单色辐射。若在一给定方向上的辐射光度为1/683（W/Sŗ），则该光源在该方向上的的发光强度为1cd（坎德拉）。本实验中备有普通光源和激光光源两种，普通光源（探炽灯）的光谱为连续光谱。利用滤色片或色片或通过分光镜后，可以提供红橙黄绿青蓝紫多种波长的光辐射。激光光源是半导体激光器，发射的激光波长630-680纳米。激光颜色为红色。三棱镜的分光原理:三棱镜的分光作用原理基于以下几点：（1）、三棱镜表面对光线的折射作用。三棱镜对不同波长的各色光具有不同的折射率。因此当三棱镜中入射的光（白光为各种不同波长的复合光，从波长为400纳米（mm）紫光至760纳米的红光）则三棱镜对不同色光具有不同折射率。各色光经折射后的折射角将不同。因此通过三棱镜出射时，各色光的偏角也随之不同。所以，白光经过三棱镜折射以后将分解成各种色光并呈现出一片按序排列的颜色。这种现象称为光的色散。（2）、图1-1画出了三棱镜表面产生折射的情况。如入射光（某一单色光）经三棱镜AB进入玻璃介质后，光线产生一偏角δ1该光束在B面出射时，又产生一偏角δ2光线经二次折射后入射光与出射光产生的偏角δ0=δ1+δ2对三棱镜两个折射面AB导出折射定律为：SinI1=nSinI1’SinI2’=nSinI2利用两式相减，并根据α=I1’-I2，δ=δ1+δ2=I1-I2’+I2-I2’经过具体运算得Sin1/2(α+δ)=n-Sinα/2*Cos(I1’+I2...
