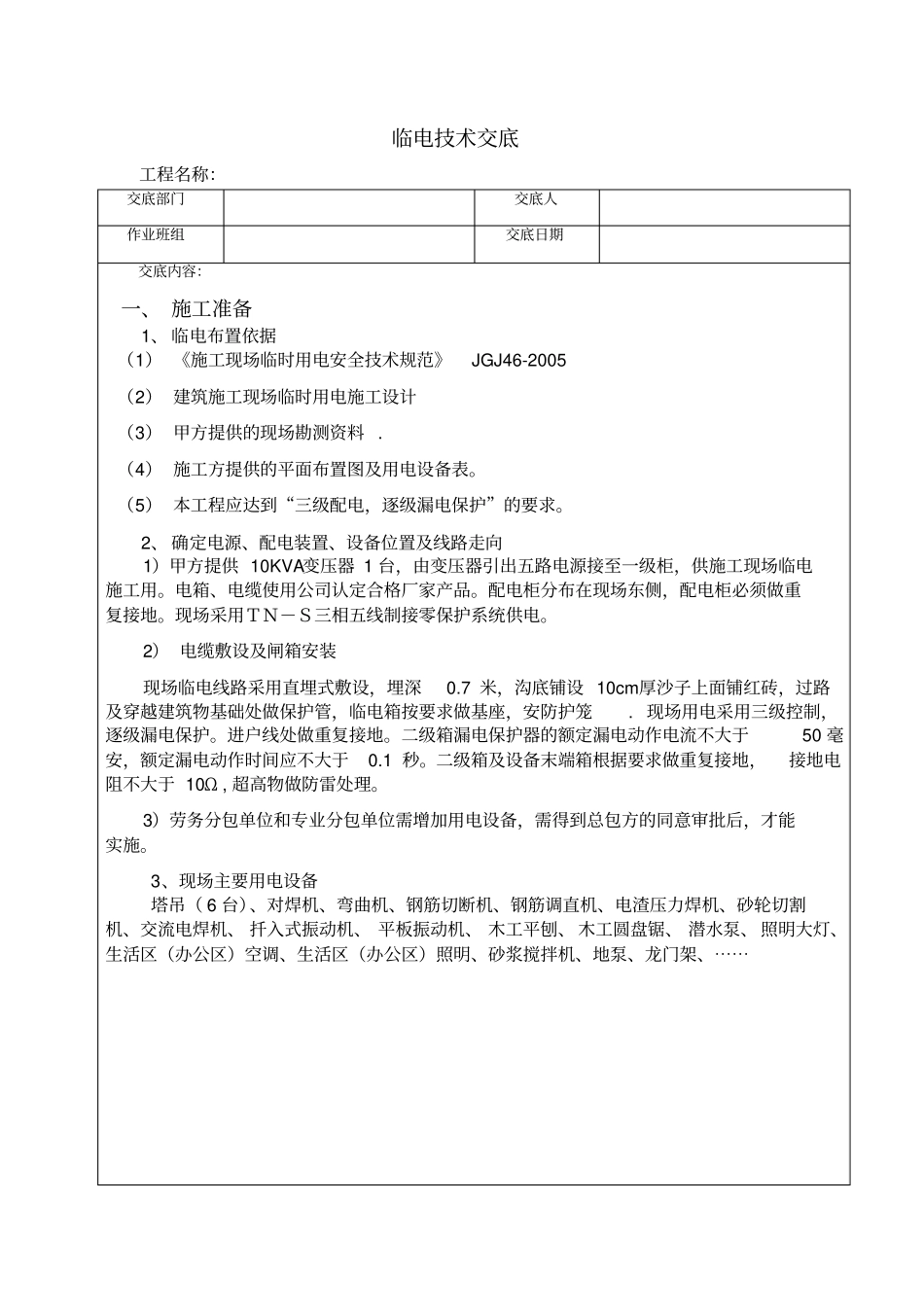

临电技术交底工程名称：交底部门交底人作业班组交底日期交底内容：一、施工准备1、临电布置依据（1）《施工现场临时用电安全技术规范》JGJ46-2005（2）建筑施工现场临时用电施工设计（3）甲方提供的现场勘测资料.（4）施工方提供的平面布置图及用电设备表。（5）本工程应达到“三级配电，逐级漏电保护”的要求。2、确定电源、配电装置、设备位置及线路走向1）甲方提供10KVA变压器1台，由变压器引出五路电源接至一级柜，供施工现场临电施工用。电箱、电缆使用公司认定合格厂家产品。配电柜分布在现场东侧，配电柜必须做重复接地。现场采用ＴＮ－Ｓ三相五线制接零保护系统供电。2）电缆敷设及闸箱安装现场临电线路采用直埋式敷设，埋深0.7米，沟底铺设10cm厚沙子上面铺红砖，过路及穿越建筑物基础处做保护管，临电箱按要求做基座，安防护笼.现场用电采用三级控制，逐级漏电保护。进户线处做重复接地。二级箱漏电保护器的额定漏电动作电流不大于50毫安，额定漏电动作时间应不大于0.1秒。二级箱及设备末端箱根据要求做重复接地，接地电阻不大于10Ω,超高物做防雷处理。3）劳务分包单位和专业分包单位需增加用电设备，需得到总包方的同意审批后，才能实施。3、现场主要用电设备塔吊（6台）、对焊机、弯曲机、钢筋切断机、钢筋调直机、电渣压力焊机、砂轮切割机、交流电焊机、扦入式振动机、平板振动机、木工平刨、木工圆盘锯、潜水泵、照明大灯、生活区（办公区）空调、生活区（办公区）照明、砂浆搅拌机、地泵、龙门架、⋯⋯二、临电主要施工方法和措施1、安全电压及电气设置1在楼梯间内使用行灯，采用36V安全电压照明,在潮湿的环境使用12V安全电压照明。其它需求由临电操作人员根据现场实际情况安排。2配电系统设置室，外防水总配电箱、分配电箱和开关箱及流动电箱,开关箱与分配电箱距离不超过40m,开关箱至用电设备的距离不超过5m。3照明线路设在各级配电箱的右侧,动力开关上侧引入;照明漏电保安器上,照明线路不得和动力线路混合使用空开。4配电箱安装要求做500mm高的水泥基座，并对配电箱做防雨、安全防护处理。5电缆直埋埋深不小于0.7M，过路、降水沟交叉处加穿保护套管，距建筑物基础不小于2.5M，埋设做法见下图。2、漏电保护器设置1总配电箱与分配电箱设置两级漏电保护器，要求开关箱内的漏电保护器额定漏电动作电流一般场所不大于30mA潮湿与腐蚀介质场所不大于15mA，额定漏电动作时间应小于0.1S。总配电箱中的漏电保护器，其额定漏电动作电流应小于30mA，额定漏电动作时间应小于0.1s。漏电保护器级数和线数必须与负荷的相数和线数保持一致。2漏电保护器的电源进线类别（相线或零线）必须与其进线端标记一一对应，不许交叉混接。更不许将PE线当N线接入漏电保护器3漏电保护器在结构选型时，宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。4临建配电室及仓库电气配线要求采用截面积不小于2.5mm2的铜芯导线穿PVC管或钢管敷设。3、接地与防雷塔吊作防雷接地,必须同时作重复接地，此处接地电阻值不大于4欧姆。防雷冲击电阻不大于30欧姆。1供电方式采用TN—S接零保护系统，工作零线与PE保护线严格分开，做法见下图五芯电缆专用保护线（PE线）由10KVA变压器低压配电屏引出至施工现场配电室（总柜）电源侧保护线处引出，连接在现场配电箱的PE排上，金属框架与PE排可靠连接，施工现场的所有电气设备在正常情况下不带电的外露导电部分做保护接零，同时要求一级分总配电箱、二级分箱旁作重复接地与配电箱体连接。卤化物灯、配电箱做重复接地，重复接地和防雷接地电阻不大于10欧姆。2接地体采用SC50镀锌钢管或L50*50*5镀锌角钢，接地母线采用40*4镀锌扁钢，接地体间距为5米，接地母线埋深不小于0.8米，接地极长度为2.5米，距离建筑物不小于3米。配电室开关柜金属外壳与室外接地网连接，进线电源处作重复接地，终端配电箱作重复接地。3电机、变压器、电器、照明器具、手持电动工具的金属外壳，电气设备传动装置的金属部件，配电屏与控制屏的金属框架，室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门，电力线路的金属保护管、敷设...
