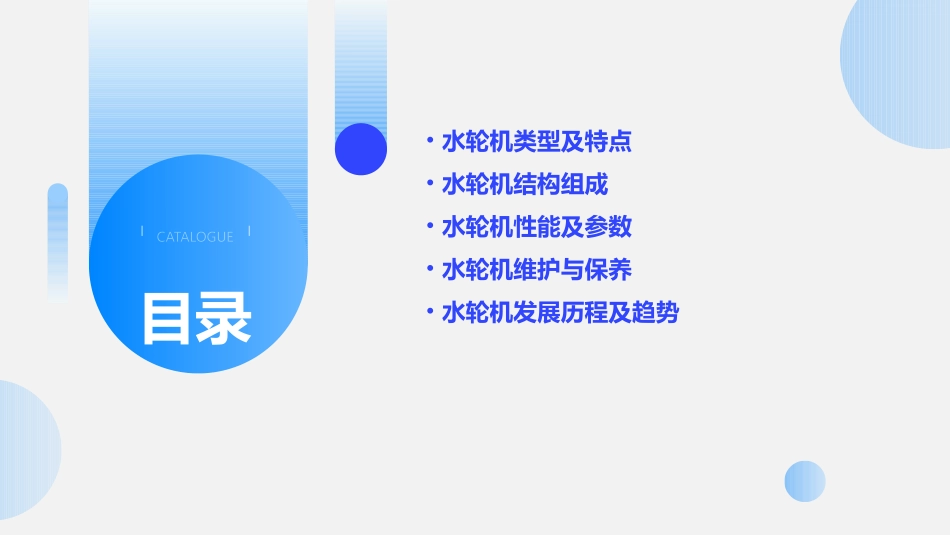

水轮机结构简介课件CATALOGUE目录•水轮机类型及特点•水轮机结构组成•水轮机性能及参数•水轮机维护与保养•水轮机发展历程及趋势水轮机类型及特点01反击式水轮机适用于较大的水头范围，从几十米到几百米不等。适用水头范围广反击式水轮机的效率较高，高效区较宽，能够充分利用水力资源。高效区宽反击式水轮机的结构相对简单，易于制造和维护。结构简单反击式水轮机适用于各种类型的水资源，包括水库、河流、湖泊等。适用不同类型水资源反击式水轮机冲击式水轮机适用于高水头的情况，通常在几百米到几千米之间。高水头适应性强流量小结构紧凑适用于小规模电力生产冲击式水轮机的流量相对较小，通常在几立方米每秒以下。冲击式水轮机的结构紧凑，体积较小，适合于空间有限的情况。冲击式水轮机适用于小规模的电力生产，如小型水电站或工业用水电站。冲击式水轮机潮汐水轮机能够高效地利用潮汐能，将潮汐能转化为电能。高效利用潮汐能潮汐水轮机适用于潮汐变化较大的情况，能够适应不同的潮汐变化。适应潮汐变化潮汐水轮机的结构与反击式和冲击式水轮机不同，具有独特的设计特点。结构独特潮汐水轮机适用于沿海地区，能够利用沿海地区的潮汐能资源。适用于沿海地区潮汐水轮机水轮机结构组成02进水装置的组成通常由进口段、收缩段、水平段和扩散段组成。进水装置的设计要求要求能够使水流均匀、顺畅地进入水轮机，同时要考虑到防沙、防杂物等措施。进水装置的作用主要是用来引导水流进入水轮机，同时可以控制进入水轮机的流量。进水装置03导水机构的工作原理通过改变导叶的角度，来改变进入转轮的水流方向和速度，从而调节水轮机的功率和转速。01导水机构的作用主要是用来控制进入转轮的水流方向和速度，从而调节水轮机的功率和转速。02导水机构的组成通常由导叶、控制环、连杆、传动机构等组成。导水机构是水轮机的核心部件，它利用水流的动能和势能，将其转化为机械能，并通过主轴传递出去。转轮的作用转轮的组成转轮的设计要求通常由叶片、轮毂、轴承等组成。要求能够高效地将水流的能量转化为机械能，同时要考虑到耐磨、耐腐蚀等性能。030201转轮主要是用来将转轮出口的水流引向下游，同时回收部分能量。尾水管的作用通常由进口段、锥形段、水平段和出口段组成。尾水管的组成要求能够使水流顺畅地流出水轮机，同时要考虑到减小出口水流的速度和压力，以防止对下游建筑物造成损害。尾水管的设计要求尾水管水轮机性能及参数03指水轮机在额定转速下能够利用的最大水头，通常以米（m）为单位表示。最大水头指水轮机在额定转速下能够利用的最小水头，通常以米（m）为单位表示。最小水头指水轮机实际获得的水头与理论可利用最大水头的比值，通常以小数形式表示。水头利用系数水头范围转速指水轮机转子的旋转速度，通常以转每分钟（r/min）为单位表示。流量指单位时间内流过水轮机的水量，通常以立方米每秒（m³/s）为单位表示。转速与流量的关系水轮机的转速与流量之间存在反比关系，即转速越高，流量越小；转速越低，流量越大。流量与转速指水轮机实际输出的机械功率，通常以千瓦（kW）为单位表示。出力指水轮机实际输出功率与理论最大输出功率的比值，通常以小数形式表示。效率水轮机的出力与效率之间存在正比关系，即出力越大，效率越高；出力越小，效率越低。出力与效率的关系出力与效率汽蚀01指水轮机在运行过程中，由于局部压力降低导致的水中蒸汽产生和气泡形成的现象。吸出高度02指水轮机在运行过程中，由于汽蚀作用导致的水泵入口处产生的负压值，通常以米（m）为单位表示。汽蚀与吸出高度的关系03汽蚀与吸出高度之间存在正比关系，即汽蚀越严重，吸出高度越高；汽蚀越轻微，吸出高度越低。汽蚀与吸出高度水轮机维护与保养04定期检查与维护是水轮机可靠运行的关键。总结词为了确保水轮机的正常运行，需要进行定期的检查和维护。检查的内容包括：各部件的磨损、松动情况，润滑系统的清洁度和油位，以及水轮机的振动和摆度等。根据检查结果，及时进行相应的维护和调整，确保水轮机始终处于良好状态。详细描述定期检查与维护总结词故障诊断与处理是水轮机维护的重要环节。详细描...
