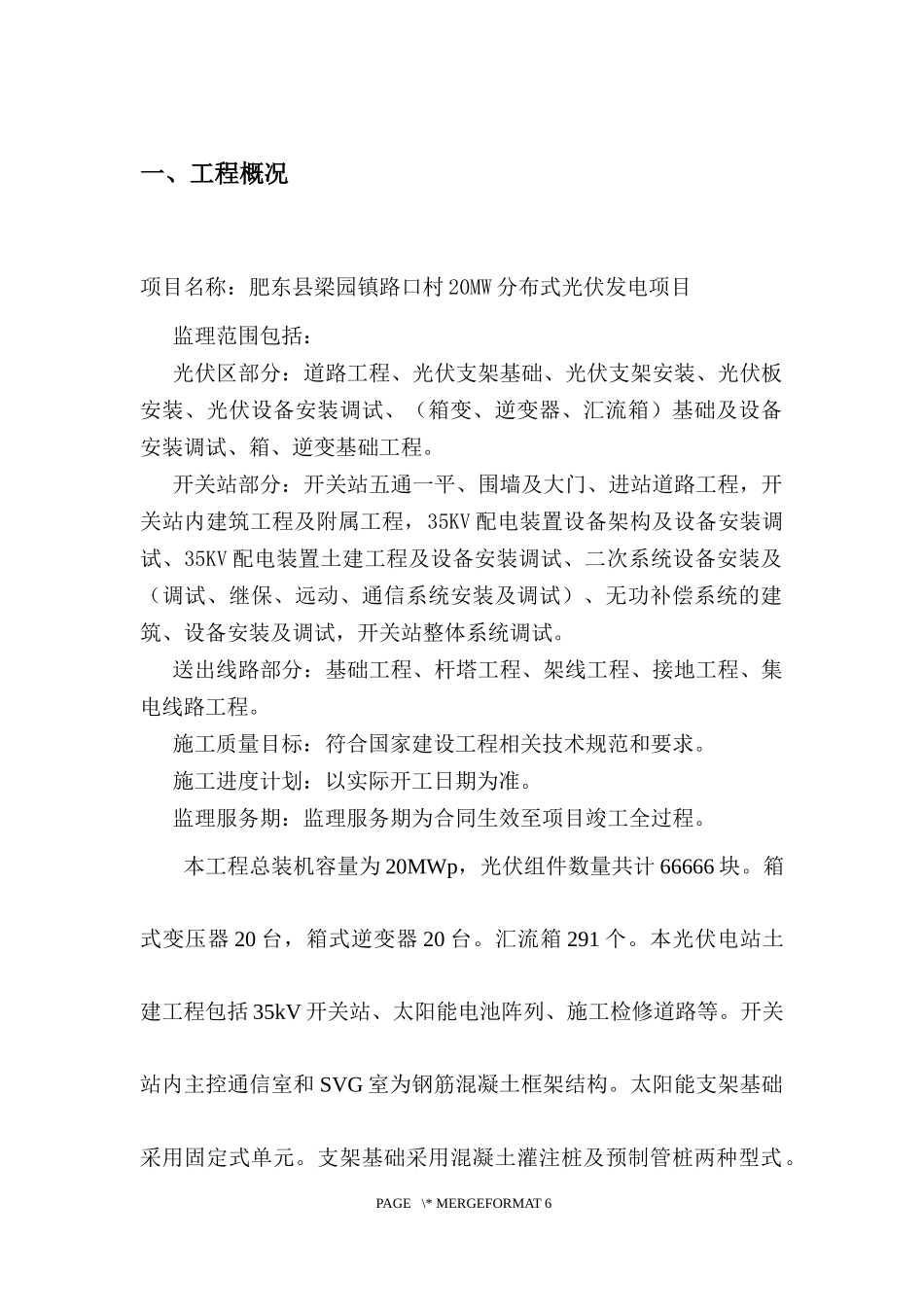

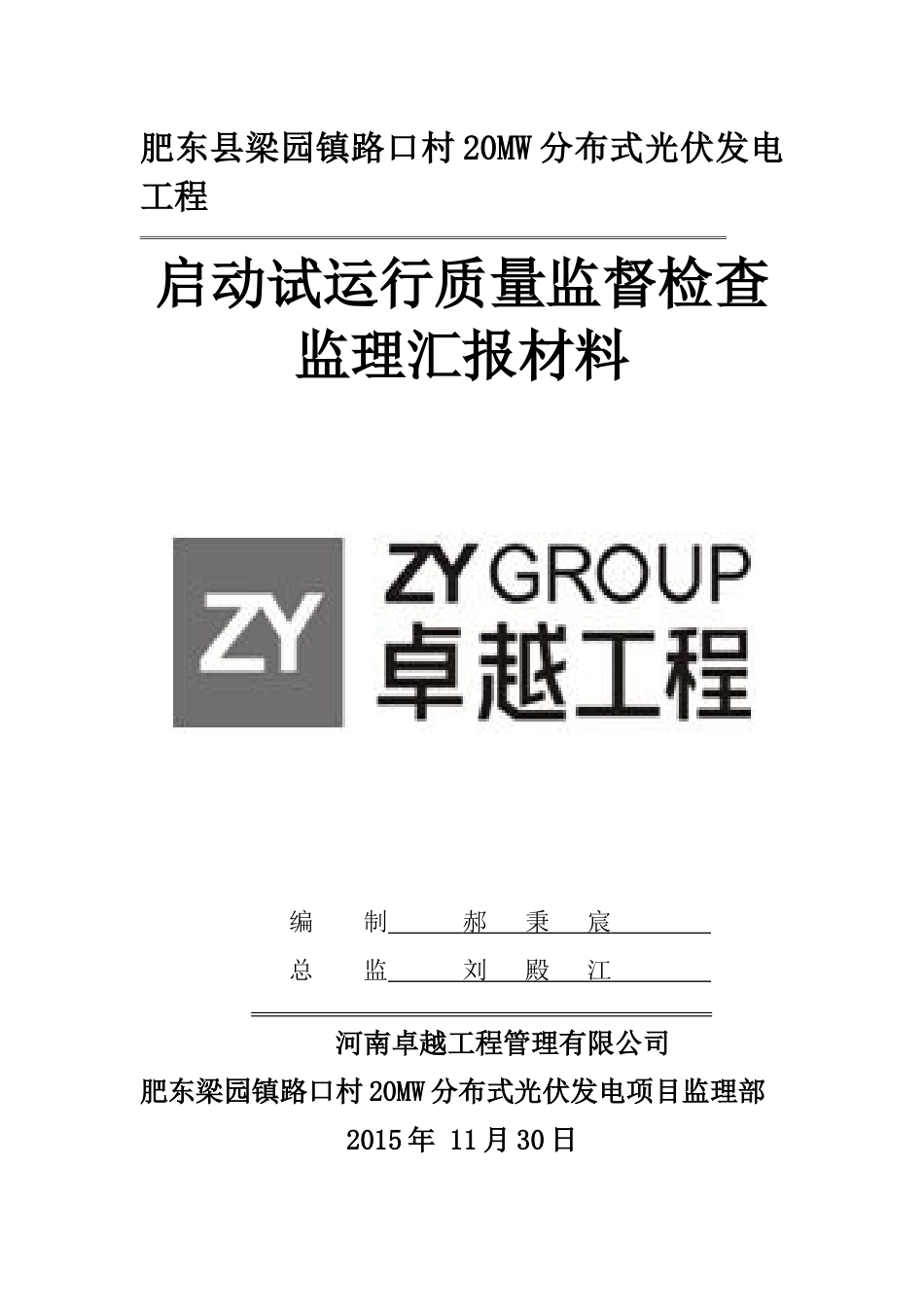

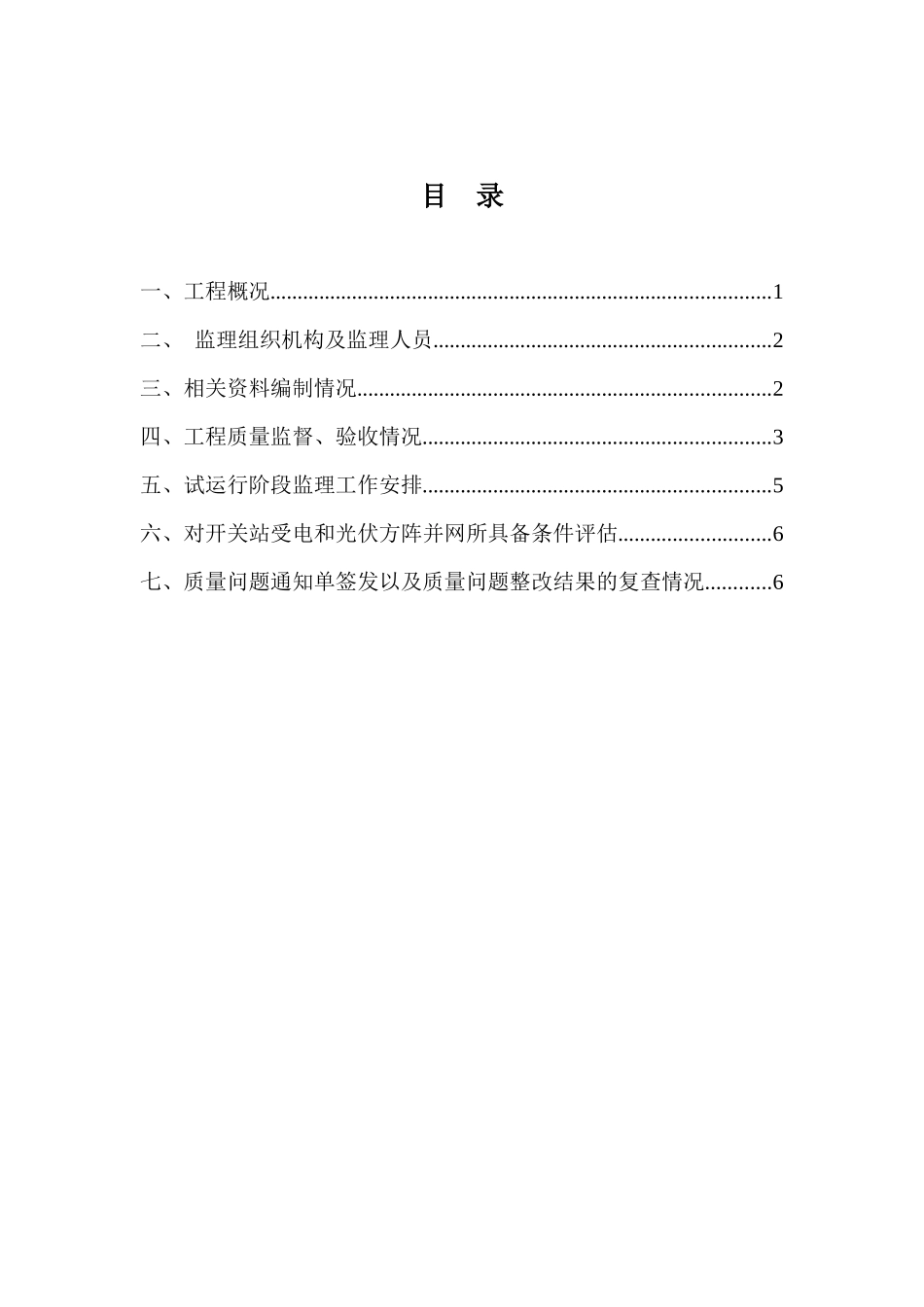

肥东县梁园镇路口村20MW分布式光伏发电工程启动试运行质量监督检查监理汇报材料编制郝秉宸总监刘殿江河南卓越工程管理有限公司肥东梁园镇路口村20MW分布式光伏发电项目监理部2015年11月30日目录一、工程概况............................................................................................1二、监理组织机构及监理人员..............................................................2三、相关资料编制情况............................................................................2四、工程质量监督、验收情况................................................................3五、试运行阶段监理工作安排................................................................5六、对开关站受电和光伏方阵并网所具备条件评估............................6七、质量问题通知单签发以及质量问题整改结果的复查情况............6一、工程概况项目名称：肥东县梁园镇路口村20MW分布式光伏发电项目监理范围包括：光伏区部分：道路工程、光伏支架基础、光伏支架安装、光伏板安装、光伏设备安装调试、（箱变、逆变器、汇流箱）基础及设备安装调试、箱、逆变基础工程。开关站部分：开关站五通一平、围墙及大门、进站道路工程，开关站内建筑工程及附属工程，35KV配电装置设备架构及设备安装调试、35KV配电装置土建工程及设备安装调试、二次系统设备安装及（调试、继保、远动、通信系统安装及调试）、无功补偿系统的建筑、设备安装及调试，开关站整体系统调试。送出线路部分：基础工程、杆塔工程、架线工程、接地工程、集电线路工程。施工质量目标：符合国家建设工程相关技术规范和要求。施工进度计划：以实际开工日期为准。监理服务期：监理服务期为合同生效至项目竣工全过程。本工程总装机容量为20MWp，光伏组件数量共计66666块。箱式变压器20台，箱式逆变器20台。汇流箱291个。本光伏电站土建工程包括35kV开关站、太阳能电池阵列、施工检修道路等。开关站内主控通信室和SVG室为钢筋混凝土框架结构。太阳能支架基础采用固定式单元。支架基础采用混凝土灌注桩及预制管桩两种型式。PAGE\*MERGEFORMAT6抗震等级为7级。混凝土强度等级：灌注桩支架为C25；预制管桩为C30。建设单位：合肥建南电力有限公司勘查单位：上海勘探研究院、广东天联电力设计有限公司、设计单位：上海勘探研究院、广东天联电力设计有限公司监理单位：河南卓越工程管理有限公司施工单位：葛洲坝集团机电建设有限公司、湖南湘江电力建设集团有限公司调试单位：河北电力建设第二工程公司二、监理组织机构及监理人员本工程由河南卓越工程管理有限公司负责监理，监理形式：总监负责制。我公司按照监理合同要求组建了该工程项目监理机构，并由有经验的专业监理工程师组成，实行了总监负责制。公司委派总监理工程师刘殿江及其它4名各专业监理人员组成项目监理部。所有监理人员均持证上岗。土建专业监理1名，机电设备专业监理1名，机电设备监理员1名，见证员1名。并根据专业特长和工作职PAGE\*MERGEFORMAT6责分别组成项目监理部的质量保证体系和责任制，安全保证体系和责任制，做到分工明确、职责到人，保证了监理工作自始至终处于紧张有序的受控状态。三、相关资料编制情况监理部根据国家现行颁布的相关法律、法规、规范、规程标准及有关的技术规范、验收规范以及各部门批准文件（图审报告、地勘审查报告、工程报建、规划红线等）设计变更、现场洽商等文件，以及施工合同，监理合同等编制了本工程的《监理规划》、《土建监理细则》、《电气监理细则》、《安全文明监理细则》、《旁站监理细则》、《见证取样监理细则》、《强制性条文实施计划》。四、工程质量监督、验收情况监理人员根据《监理规划》、《土建监理细则》、《电气监理细则》、《安全文明监理细则》、《旁站监理细则》、《见证取样监理细则》、《强制性条文实施计划》对本工程施工过程进行监理。PAGE\*MERGEFORMAT6根据《监理旁站细则》对本工程的关键部位、关键工序的施工实施全过程现场跟班监督。监理工程师严格按照相关规范规定对本工程...
