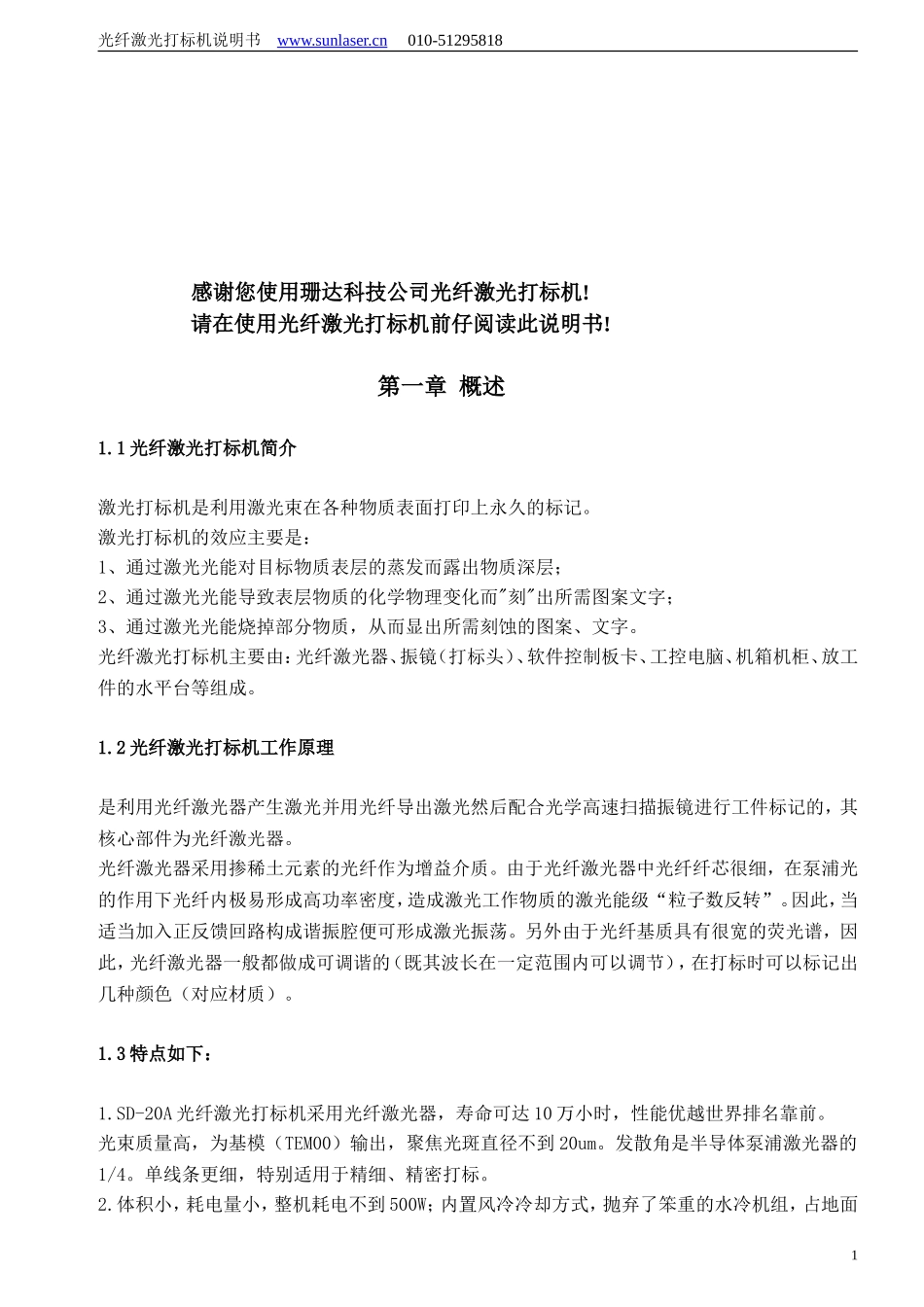

光纤激光打标机说明书www.sunlaser.cn010-51295818SD-20A光纤激光打标机使用说明书安装、使用产品前请阅读使用说明0光纤激光打标机说明书www.sunlaser.cn010-51295818感谢您使用珊达科技公司光纤激光打标机!请在使用光纤激光打标机前仔阅读此说明书!第一章概述1.1光纤激光打标机简介激光打标机是利用激光束在各种物质表面打印上永久的标记。激光打标机的效应主要是：1、通过激光光能对目标物质表层的蒸发而露出物质深层；2、通过激光光能导致表层物质的化学物理变化而"刻"出所需图案文字；3、通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。光纤激光打标机主要由：光纤激光器、振镜（打标头）、软件控制板卡、工控电脑、机箱机柜、放工件的水平台等组成。1.2光纤激光打标机工作原理是利用光纤激光器产生激光并用光纤导出激光然后配合光学高速扫描振镜进行工件标记的，其核心部件为光纤激光器。光纤激光器采用掺稀土元素的光纤作为增益介质。由于光纤激光器中光纤纤芯很细，在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”。因此，当适当加入正反馈回路构成谐振腔便可形成激光振荡。另外由于光纤基质具有很宽的荧光谱，因此，光纤激光器一般都做成可调谐的（既其波长在一定范围内可以调节），在打标时可以标记出几种颜色（对应材质）。1.3特点如下：1.SD-20A光纤激光打标机采用光纤激光器，寿命可达10万小时，性能优越世界排名靠前。光束质量高，为基模（TEM00）输出，聚焦光斑直径不到20um。发散角是半导体泵浦激光器的1/4。单线条更细，特别适用于精细、精密打标。2.体积小，耗电量小，整机耗电不到500W；内置风冷冷却方式，抛弃了笨重的水冷机组，占地面1光纤激光打标机说明书www.sunlaser.cn010-51295818积更小，安装更简便，真正做到了节能和便携。3.电光转换效率高，简单易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。4.无需进行任何维护，使用寿命长，适用于恶劣环境工作。5.加工速度快，是传统打标机的2-3倍，光学扫描振镜，激光重复频率高，高速无畸变。6.光纤激光器均配了光隔离器，有效屏蔽反射光，完全可以在金、银、铜、铝、硅等高亮面高反射材料上进行操作，不需要偏离场镜正中心，大大拓宽了应用领域。而且对于不同的金属，通过频率和能量的调节它可以作用出一定的颜色。7.打标软件功能强大，可兼容Coreldraw、AutoCAD等软件的文件；支持PLT、PCX、DXF、BMP等，可直接使用SHX、TTF字库；支持自动编码、打印序列号、批号、日期、条形码、二维码、自动跳号等，USB接口输出控制。第二章设备操作安全防护2.1常规安全指示SD-20A光纤激光打标机，经特别设计以减少曝露于危险辐射中的意外事件发生为了确保安全操作和产品的光学性能，请遵循下列提示和警告。警告：当使用该激光设备时请务必确保安全地线的连接。小心：给该激光设备通电前,请确定输入的是220V交流电，错误的电压输入可能导致设备的损坏。2.2激光类型SD-20A光纤激光打标机,采用的激光器属于4类激光器,如使用不当会对人体产生伤害,用户应按本手册的要求采取保护措施。本激光打标机使用的激光器的激光波长为1064nm的不可见激光,最大功率不超过20W。避免眼睛或皮肤直接暴露于激光辐射中。不要尝试打开该设备,任何维护和服务都只能由本公司授权的技术人员完成。2.3激光的危害激光器输出的激光为不可见红外光,即使在偏离焦距的情况下也可能造成三级烧伤。警告▲不遵守本手册说明而进行操作、调整或控制将可能导致危险辐射。因此，必须在对所有安全要求及操作步骤全面熟悉的前提下，才能操作和维护该系统。▲不遵守本手册说明而进行操作、调整或控制导致设备的损坏，不在本公司的包修范围之内。在本手册说明之外，使用该系统如有疑问请与北京珊达科技公司联系400-650-28182光纤激光打标机说明书www.sunlaser.cn010-51295818该设备输出的光束包含有可见和不可见的辐射。对人眼有害。禁止直视激光光束。2.4爆炸及火患SD-20A光纤激光打标机不适用于在易燃、易爆的场合使用。也不要在有挥发性溶剂如酒精、汽油等的场合中使用。2.5电器安全SD-20A光...
