主变基础及事故油池工程施工方案VIP免费

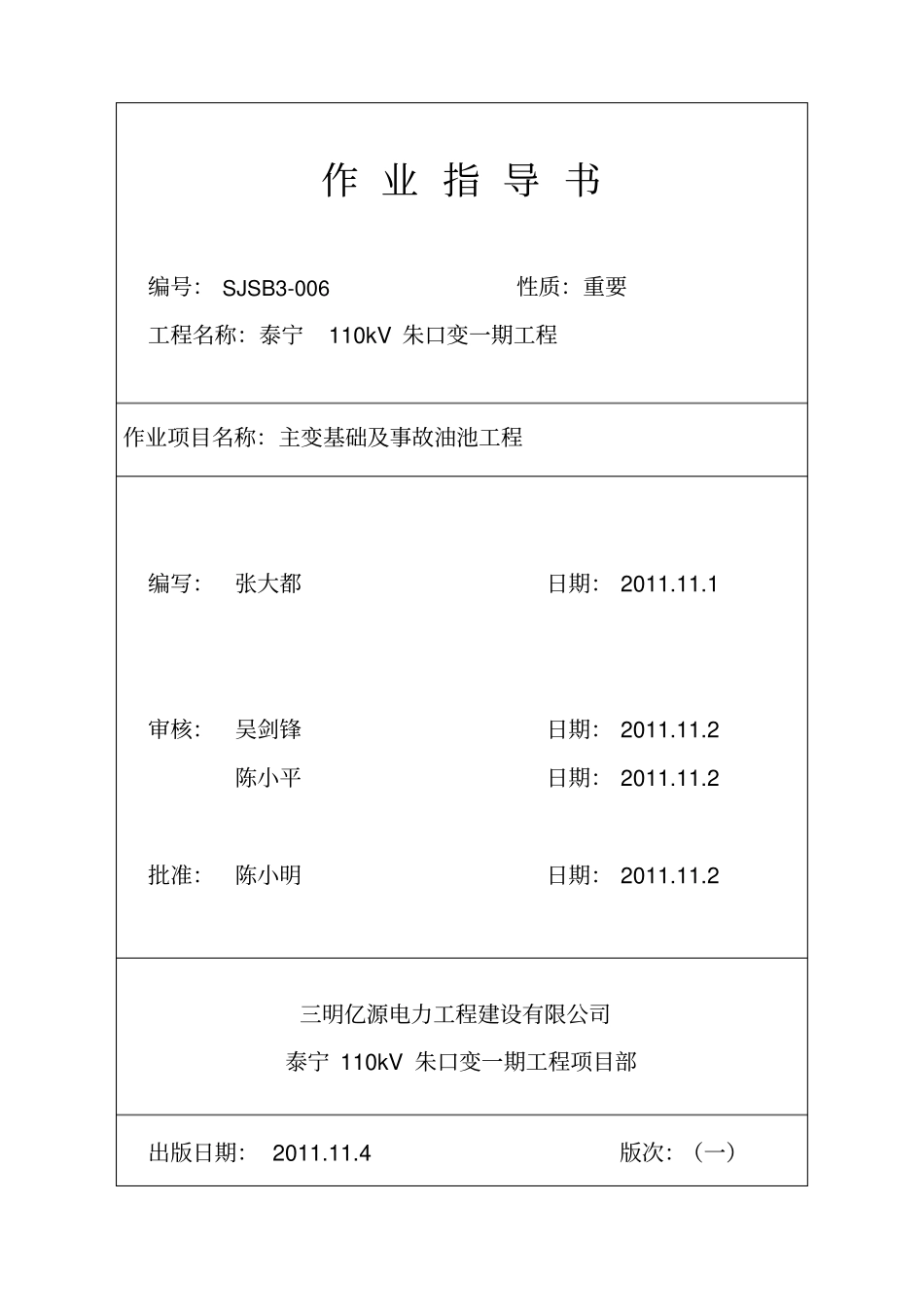

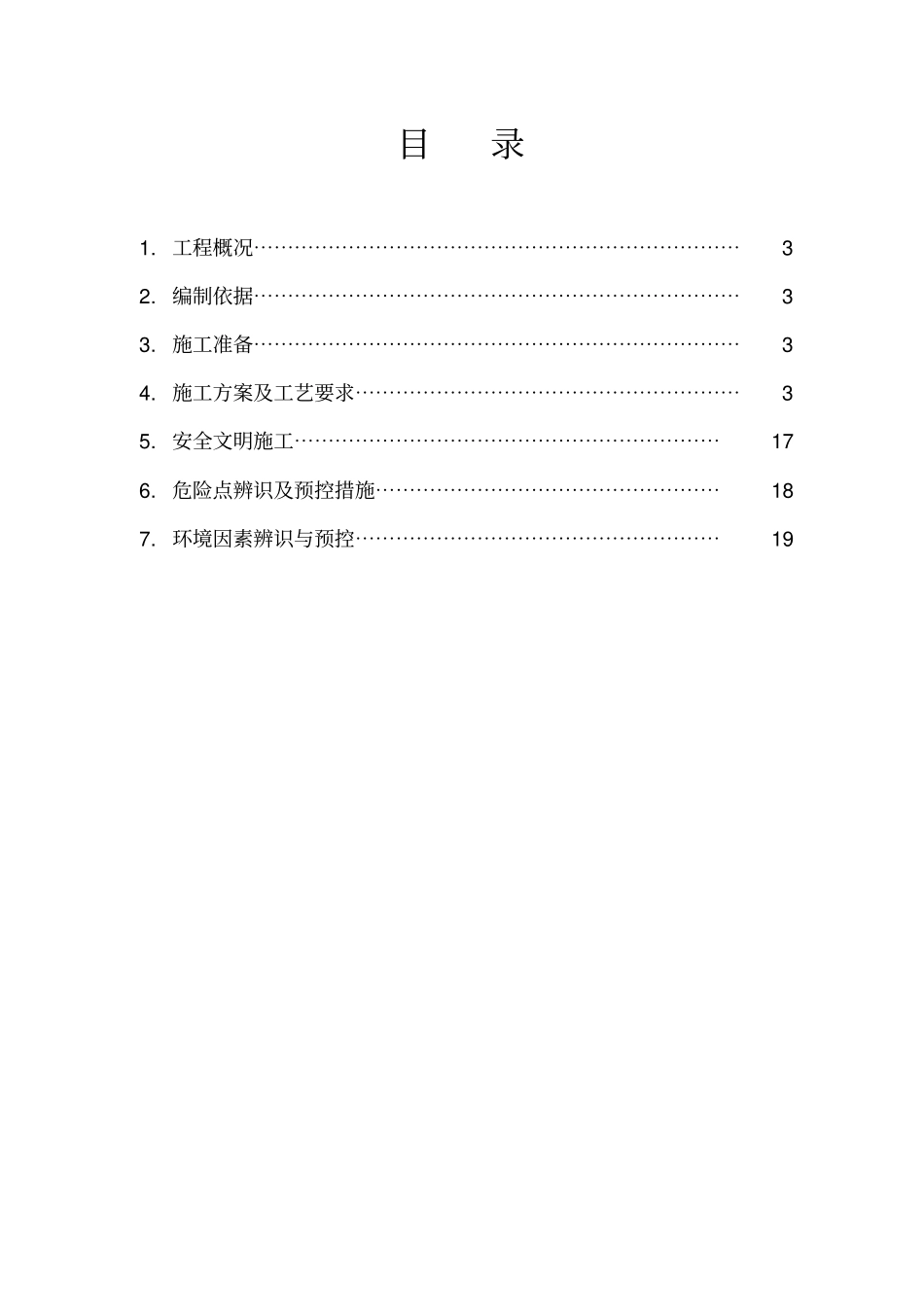

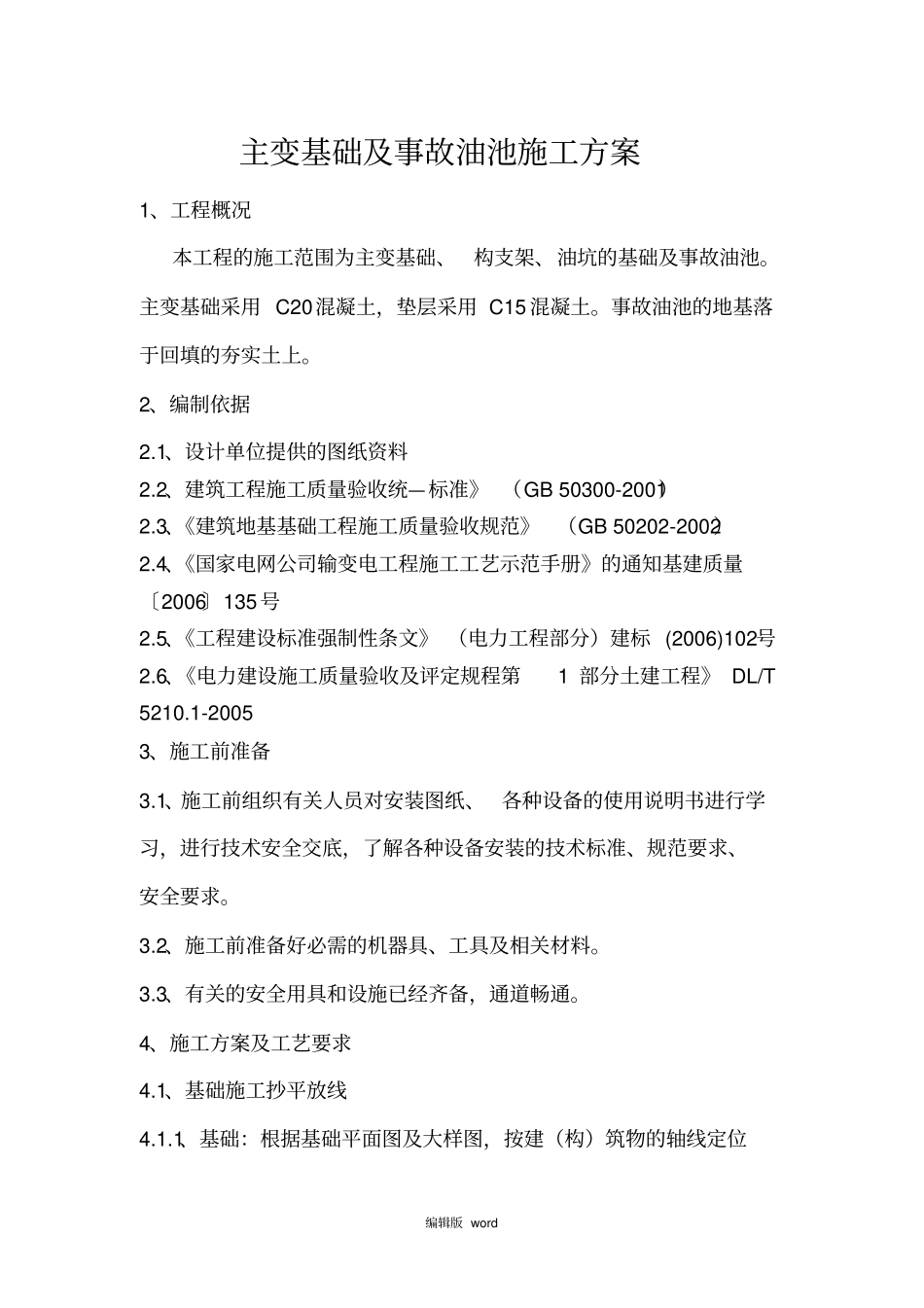

作业指导书编号：SJSB3-006性质：重要工程名称：泰宁110kV朱口变一期工程作业项目名称：主变基础及事故油池工程编写：张大都日期：2011.11.1审核：吴剑锋日期：2011.11.2陈小平日期：2011.11.2批准：陈小明日期：2011.11.2三明亿源电力工程建设有限公司泰宁110kV朱口变一期工程项目部出版日期：2011.11.4版次：（一）目录1.工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33.施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34.施工方案及工艺要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35.安全文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯176.危险点辨识及预控措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯187.环境因素辨识与预控⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19编辑版word主变基础及事故油池施工方案1、工程概况本工程的施工范围为主变基础、构支架、油坑的基础及事故油池。主变基础采用C20混凝土，垫层采用C15混凝土。事故油池的地基落于回填的夯实土上。2、编制依据2.1、设计单位提供的图纸资料2.2、建筑工程施工质量验收统—标准》（GB50300-2001）2.3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）2.4、《国家电网公司输变电工程施工工艺示范手册》的通知基建质量〔2006〕135号2.5、《工程建设标准强制性条文》（电力工程部分）建标(2006)102号2.6、《电力建设施工质量验收及评定规程第1部分土建工程》DL/T5210.1-20053、施工前准备3.1、施工前组织有关人员对安装图纸、各种设备的使用说明书进行学习，进行技术安全交底，了解各种设备安装的技术标准、规范要求、安全要求。3.2、施工前准备好必需的机器具、工具及相关材料。3.3、有关的安全用具和设施已经齐备，通道畅通。4、施工方案及工艺要求4.1、基础施工抄平放线4.1.1、基础：根据基础平面图及大样图，按建（构）筑物的轴线定位编辑版word得出相应的轴线，计算开挖放坡坡度（或采用坑壁支护开挖度），定出开挖边线位置。4.1.2、用水准仪把相应的标高引测到水平桩或轴线桩上，并画标高标记。4.2、主要工序和特殊工序的施工4.2.1、基础工程4.2.1.1、带形及独立基础施工顺序为：放样—机械挖土—人工清底、钎探—验槽处理—混凝土垫层—钢筋混凝土带形及独立基础—主体—回填土。4.2.1.2、基础开挖4.2.1.2.1、基础土方采用机械挖方。人工清底，以防机械超挖，机械挖方后，人工把轴线引入槽底并钉好水平控制桩。4.2.1.2.2、土方开挖从上到下分层分段依次进行，开挖出的土方部分堆放在离开挖边线有一定安全距离的空地上，堆放高度不宜超高1.5m，堆土堆连续堆置，其顶面面向外倾斜，防止山坡水流入开挖方场地。多余的土方用自卸汽车运至监理指定的场地堆放。4.2.1.2.3、基础开挖时，挖土深度不得超过设计基底标高，机械挖土应在基底标高以上保留30cm左右用人工挖平清底，如个别地方超挖，用砂、碎石填补夯实，基础开挖完毕，应排干积水和清底，及时进行下一工序的施工。4.2.1.2.4、挖至基槽底时，会同业主、监理、设计、勘察等有关单位组织验槽编辑版word4.2.1.3、基础混凝土施工4.2.1.3.1、基础混凝土浇灌时，槽底定好水平桩，挂好水平线，准确地控制好地基梁顶面标高，施工缝留在规范要求的部位，结构柱基础生根，弹好位置线并校核，防止位移。4.2.1.4、回填土4.2.1.4.1、采用合格的回填料由人工在基槽两侧同时进行回填，两侧回填高差要控制，以免把墙挤歪；深浅两基坑相连，应先填夯深基础，填至浅基坑标高时，再与浅基坑一起填夯。回填顺序按基底排水方向由高至低分层进行。每层铺填厚度不超过250mm，用蛙式打夯机夯实，一些部分辅用人工进行打夯，打夯的压实度符合设计与要求。4.2.1.4.2、分段分层填土厚度的两倍，上下层错缝不少于1.0m。4.2.1.5、施工注意事项4.2.1.5.1、基坑开挖，应有水平标准严格控制基底的标高，标桩间的距离宜≤3m，以防基底超挖。4.2.1.5.2、回填土应按规定每层取样测量夯实后的干容重，在符合设计或规范要求后才能回填上一层。4.2.1.5.3、严格控制每层回填厚度，禁止汽车直接卸土入槽。...
