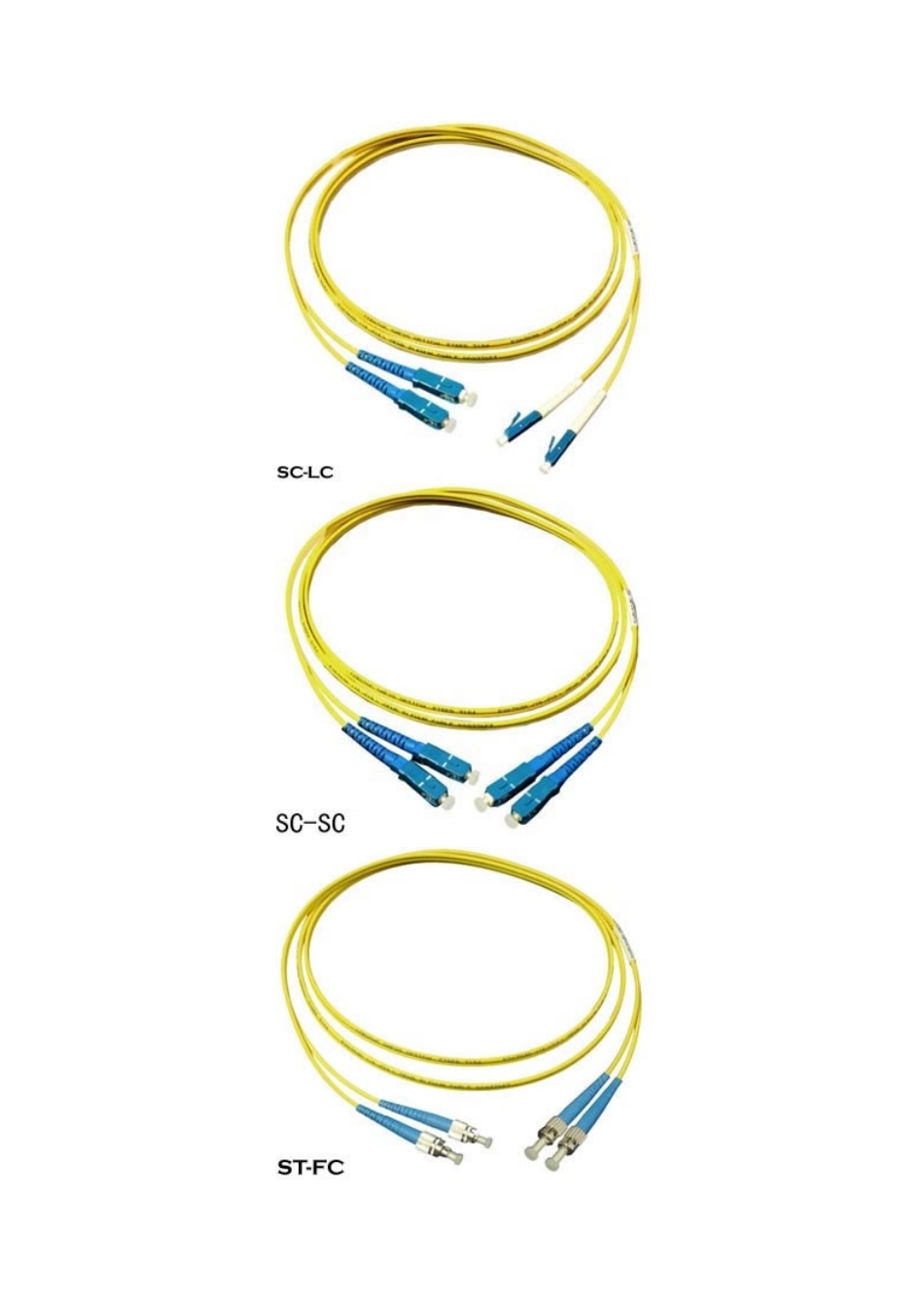

光纤接口及光纤线分类多模光纤多模光纤的直径通常有50和62.5微米两种规格，它们之间并没有速度上的差异。多模光纤的波长范围为850纳米和1300纳米两种。850纳米波长的光是可见的，对人眼无害。1300纳米波长是不可见的，而且对视网膜有害。多模光纤两端接头的类型很多，包括SC、LC和MT-RJ等。多模光纤使用的是一种聚集的LED而不是真正的激光。单模光纤单模光纤适用于长距离的信号传输。它的波长是1300纳米，是不可视的，对人眼有害。单模光纤的直径为9微米，由于它的直径如此之小，使用它进行长距离传送信号时，光波不易被改变。所以在长距离的SAN中，单模光纤是最好的一种解决方式。由于单模光纤的直径很小，所以它的潜在发射速度也是最高的，理论极限速度是25Tb/s，而多模光纤的理论极限速度是10Gb/s。单模光纤本身并不比多模光纤或铜芯线贵出很多，价格的增加主要在于其收发器部件，因为它使用的是激光而不是LED。由于单模光纤的直径非常小，所以对光纤收发器的精确度要求很高。ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架)④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤连接器(1)FC型光纤连接器这种连接器最早是由日本NTT研制。FC是FerruleConnector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑｀C)。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高(2)SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST连接器的芯外露，SC连接器的芯在接头里面。(3)双锥型连接器(BiconicConnector)这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。(4)DIN47256型光纤连接器这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面另外，这种连接器的机械精度较高，因而介入损耗值较小。(5)MT-RJ型连接器MT-RJ起步于NTT开发的...
