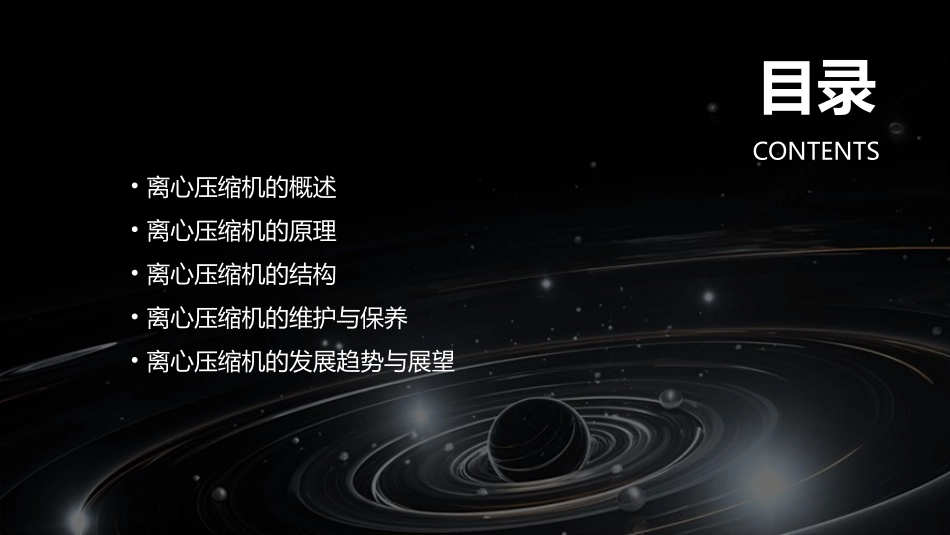

离心压缩机原理及结构课件BIGDATAEMPOWERSTOCREATEANEWERA目录CONTENTS•离心压缩机的概述•离心压缩机的原理•离心压缩机的结构•离心压缩机的维护与保养•离心压缩机的发展趋势与展望BIGDATAEMPOWERSTOCREATEANEWERA01离心压缩机的概述0102离心压缩机的定义它通过高速旋转的叶轮将气体吸入，并在离心力的作用下将气体压缩，然后通过扩压器将气体排出，以达到输送和增压的目的。离心压缩机是一种利用旋转叶轮产生的离心力来压缩气体的机械，也称为离心鼓风机。离心压缩机的应用领域离心压缩机广泛应用于石油、化工、制药、电力、冶金等领域，用于输送各种气体，如空气、氮气、氧气、二氧化碳等。在化工领域，离心压缩机用于合成氨、尿素、甲醇等生产过程中的气体压缩。在电力领域，离心压缩机用于燃煤电站的烟气脱硫和脱硝处理。03近年来，随着环保要求的提高和能源消耗的增加，离心压缩机在节能减排和高效运行方面也不断取得新的进展。01离心压缩机的发展始于19世纪末期，当时主要用于矿井通风和通风排水。0220世纪初，随着工业化的加速和气体分离技术的进步，离心压缩机开始广泛应用于气体输送和压缩。离心压缩机的发展历程BIGDATAEMPOWERSTOCREATEANEWERA02离心压缩机的原理气体经过压缩后，通过弯道和回流器部分返回叶轮中心，再次被吸入和压缩，如此循环往复。离心压缩机的工作原理基于旋转的叶轮产生的离心力。当叶轮旋转时，气体被吸入并在叶轮的叶片上产生离心力，使气体在离心方向上被加速，从而提高了气体的压力和速度。高速旋转的叶轮将气体从中心向边缘甩出，进入扩压器部分，在扩压器中，气体的速度减小，导致压力进一步增加。工作原理离心压缩机的压缩过程包括三个主要阶段：吸入、压缩和排出。在吸入阶段，气体被吸入压缩机；在压缩阶段，气体在叶轮和扩压器的作用下被压缩；在排出阶段，压缩后的气体被排出压缩机。在压缩过程中，气体的压力和温度都会升高，因此需要采取适当的冷却措施来保持压缩机的工作效率和可靠性。压缩过程VS离心压缩机的性能参数主要包括流量、压力、效率、功率和转速等。流量表示压缩机在单位时间内所处理的气体的体积或质量；压力表示气体在压缩机出口处的压力；效率表示压缩机对能量的利用效率；功率表示压缩机所需输入的功率；转速表示叶轮的旋转速度。这些性能参数是评价离心压缩机性能的重要指标，也是选择和使用离心压缩机的重要依据。性能参数BIGDATAEMPOWERSTOCREATEANEWERA03离心压缩机的结构转子叶片转子叶片是离心压缩机中最重要的部分之一，它固定在转子上，并随着转子一起旋转。转子叶片的形状和尺寸对压缩机的性能和效率有着至关重要的影响。转子轴转子轴是离心压缩机中传递动力的主要部件，它通过旋转将机械能转化为气体压力能。转子轴通常采用高强度钢材制造，并经过精密加工和平衡校验，以确保其稳定性和可靠性。转子组件进气室是离心压缩机中气体进入的第一个部件，它通常设计成逐渐加速的通道，以减小气体进入转子叶片时的冲击损失。进气室内部通常装有可调节的导流叶片，以控制气体的流动方向和速度。进气室扩压器是离心压缩机中气体压力增大的部件，它通常设计成逐渐减速的通道，以减小气体的流动损失。扩压器内部通常装有可调节的导流叶片，以控制气体的流速和压力。扩压器固定元件润滑系统离心压缩机的润滑系统主要负责为转子轴承和齿轮提供润滑油，以减小摩擦和磨损。润滑油同时还起到冷却的作用，帮助控制机器内部的温度。密封系统密封系统是离心压缩机中非常重要的组成部分，它能够防止气体在压缩机内部泄漏，保证压缩机的正常工作和效率。密封系统通常采用机械密封或气膜密封等不同形式，以满足不同工况的需求。润滑与密封系统BIGDATAEMPOWERSTOCREATEANEWERA04离心压缩机的维护与保养检查离心压缩机的运行状态，包括振动、声音、温度等，确保设备正常运行。每日检查润滑系统检查清洁与整理检查润滑油的质量和油位，确保润滑系统正常工作。保持离心压缩机及其周边环境的清洁，防止杂物进入设备内部。030201日常维护定期保养润滑油更换根据设备使用情况和说明书要求，定期更换润滑油。空气过滤器清洗或更换定期...
