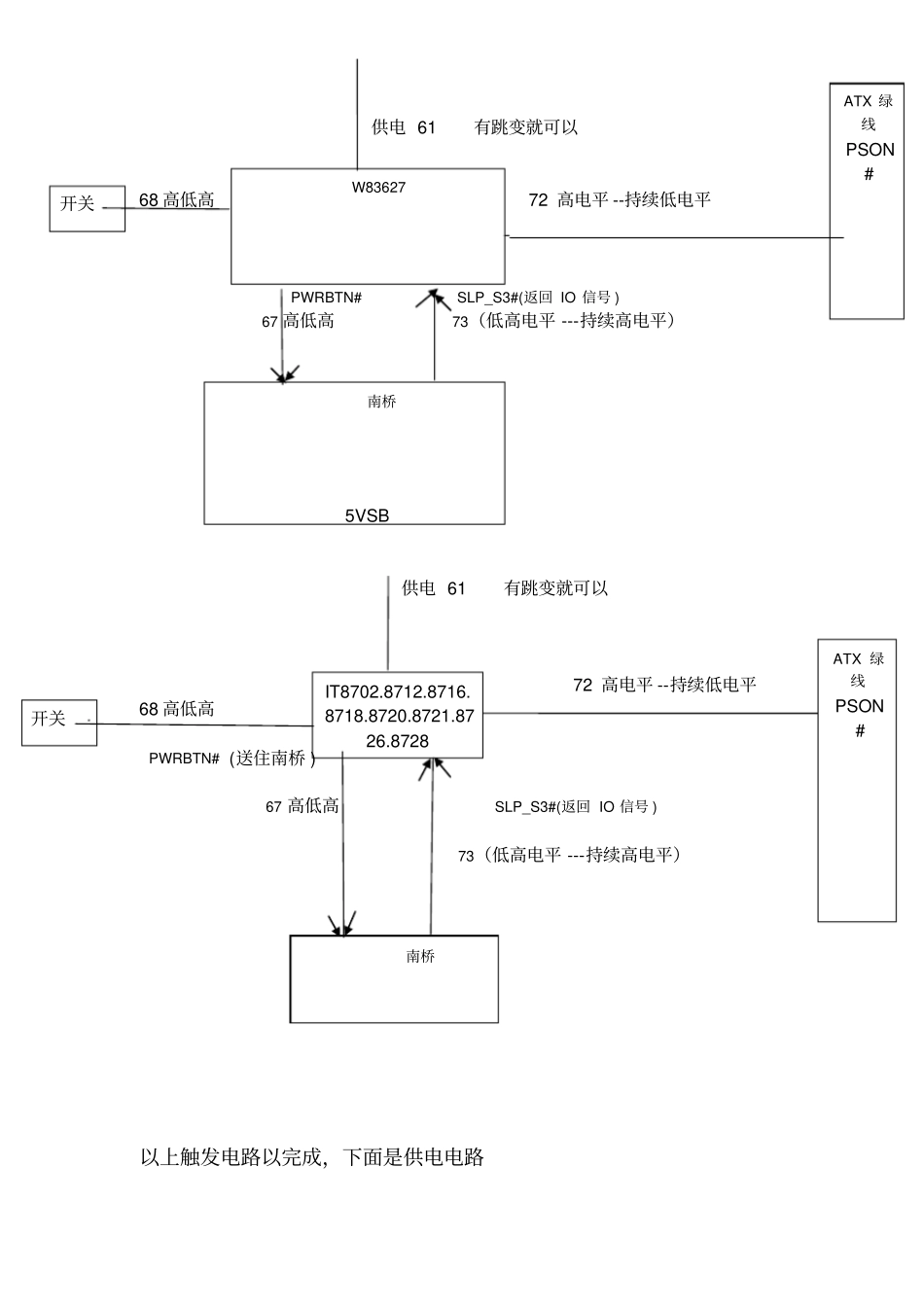

主板维修步骤总结一：检修第一步1.检查正反表面是否有刮伤，断线，电容漏液鼓包，元件损坏等。二：检修第二步（测量主板是否短路）1.3VSB是否对地短路。（测量对地阻，PCI插槽A14脚不为0的OK,如果短路依次拆除网卡，1394，部分主板IO，固定输出3.3V的1117，南桥。如果不确定短路，可待机状态下触摸网卡，IO，南桥等芯片是否发烫，待机电压是否偏低等综合判断3VSB是否短路。2.USB数据接口是否对地短路（正常值为400--600左右，任何一个数变小或者为0说明南桥坏，数值变大可能南桥坏也可能USB接口到南桥断路）3.VCOPU是否对地短路（一般高于30就可以确认短路，如果短路先查看场管是否采用LD1010D,LD1014D,如果不是，再依次拆除电容，电源芯片，上下管，驱动芯片，478系列主板南北桥等。正常478系列数值30左右，775系列200以上，AM2系列60以上。）4.内存，AGP显卡，桥，总线供电等是否对地短路（测量数值不为0就不能判定是短路的，测量位置一般在电感脚位，场管S极，如确让短路一般是桥短路很少是场管电容之类的）三：检修第三步（待机部分5大待机电压）1.3VSB,VCCRST(实时时钟供电)RTCRST#（实时时钟复位）如果无三大待机测量：一:测跳帽（CMOS）上是否有3V左右电压,如果有表示VCCRST(实时时钟供电)RTCRST#（实时时钟复位）正常，二：如果无电压拆跳帽测量跳帽的第一脚是否有3V电压，如果有3V电压说明第二脚将电压拉低（一般是南桥问题），拆除南桥后1脚还是还是无电压查二极管正负端是否有3V电压，无电压说明电池正极到二极管之间线路有问题，如果二极管正极有电压而负极没有电压那么更换二极管。2.跳帽正常没晶振波开或者电压如果无以上晶振测量：一：测量晶振电压，有压差表示晶振起振。INTEL:0.1---0.5V之间NV:1.0----1.6V之间SIS:0.5---1.6V之间VIA:1.0---1.5V之间二：测量晶振两脚对地值一般在500--700之间，数值偏大说明桥空焊，数值偏小说明桥短路，或者用手模晶振能开机先拆电容--晶振---南桥。三：测量VCCRTC,RTCRST#是否为高电平。四：NV芯片组不使用32.768MHZ晶振解发，一般测量25MHZ，晶振电压为1.6V左右.五：AMD芯片组不使用晶振也可以上电。3.测量待机电压3VSB如果无3VSB测量：一：测量PCI插槽A14脚是否有3VSB，对地打阻看是否短路，注意新型主板要按开关后才有电压，如果没有电压测量PCI插槽旁边的1117场管，电容之类的。二：NV,AMD的主板有第二待机电压，一般待机时在桥边上电容等测量。4.待机电压好信号RSMRST#3.3V如果无RSMRST#待机测量：一：一般在I0脚测量，有部分板没有RSMRST#的是在电路图查找，如果查不到一般跳过此项。常用I/083627的70脚或75，8712，8118的85脚------一般RSMRST#由I/0发出中间经过上拉再到南桥，IO的电压一般经5VSB转换得来。二：对地打阻是否短路，把I/O的RSMRST#跳起来，测量焊盘上是否有3.3V电压，三：如果以上都查不到只有跑线从ATX电源的橙色脚（1.2.11）3.3V慢慢查找.以上5大待机电压正常后到触发电路部分四.检修第四步：三大触发信号(PWRBTN#触发电源开关信号,SLP_S3#,PS_ON#)1.INTEL/NV/AMD芯片组触发顺序：开关_____IO_____南桥____IO_____绿线开关到IO：PWRSW#只要有跳变说行IO到南桥：PWRBIN#高低高跳变南桥到IO：SLP_S3#由低电平跳变为高电平3.3VIO到绿线：PSON#由低电平OV跳变为高电平3.3V与触发信号常用IO型号一：华邦W8362761脚供电（有跳变就可以）68脚开关(高低高)67脚接南桥(高低高，PWRBTN#)73脚南桥发回SLP_S3#（低高电平---持续高电平）72脚接PSON#（高电平---持续低电平）二：联阳（IT8702.8712.8716.8718.8720.8721.8726.8728）67脚供电（有跳变就可以）75脚开关(高低高)72脚接南桥(高低高，PWRBTN#)72脚南桥发回SLP_S3#（低高电平---持续高电平）76脚接PSON#（高电平---持续低电平）供电61有跳变就可以68高低高72高电平--持续低电平PWRBTN#SLP_S3#(返回IO信号)67高低高73（低高电平---持续高电平）5VSB供电61有跳变就可以72高电平--持续低电平68高低高PWRBTN#(送住南桥)67高低高SLP_S3#(返回IO信号)73（低高电平---持续高电平）以上触发电路以完成，下面是供电电路W83627ATX绿线PSON#南桥开关IT8702.8712.8716.87...
