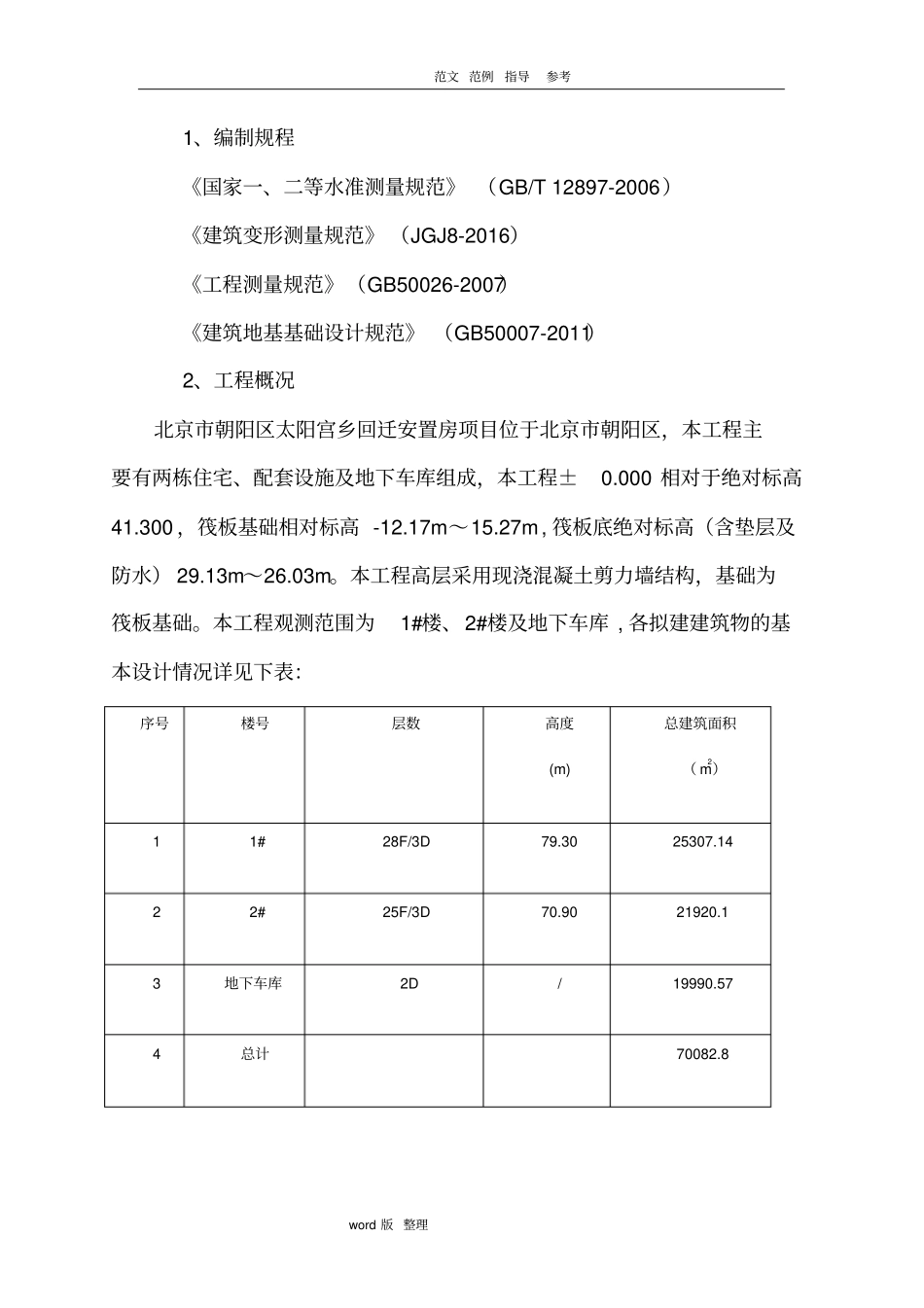

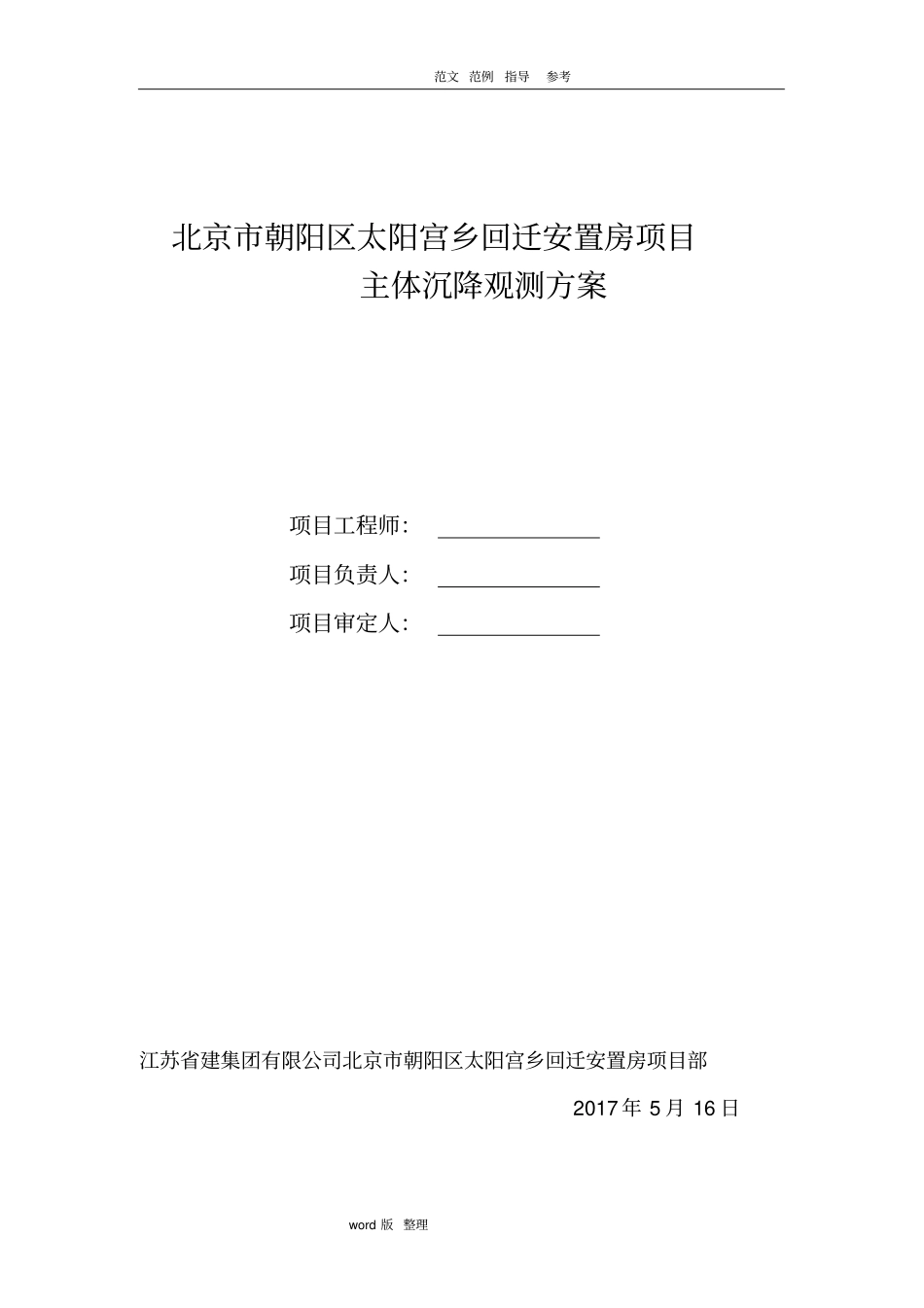

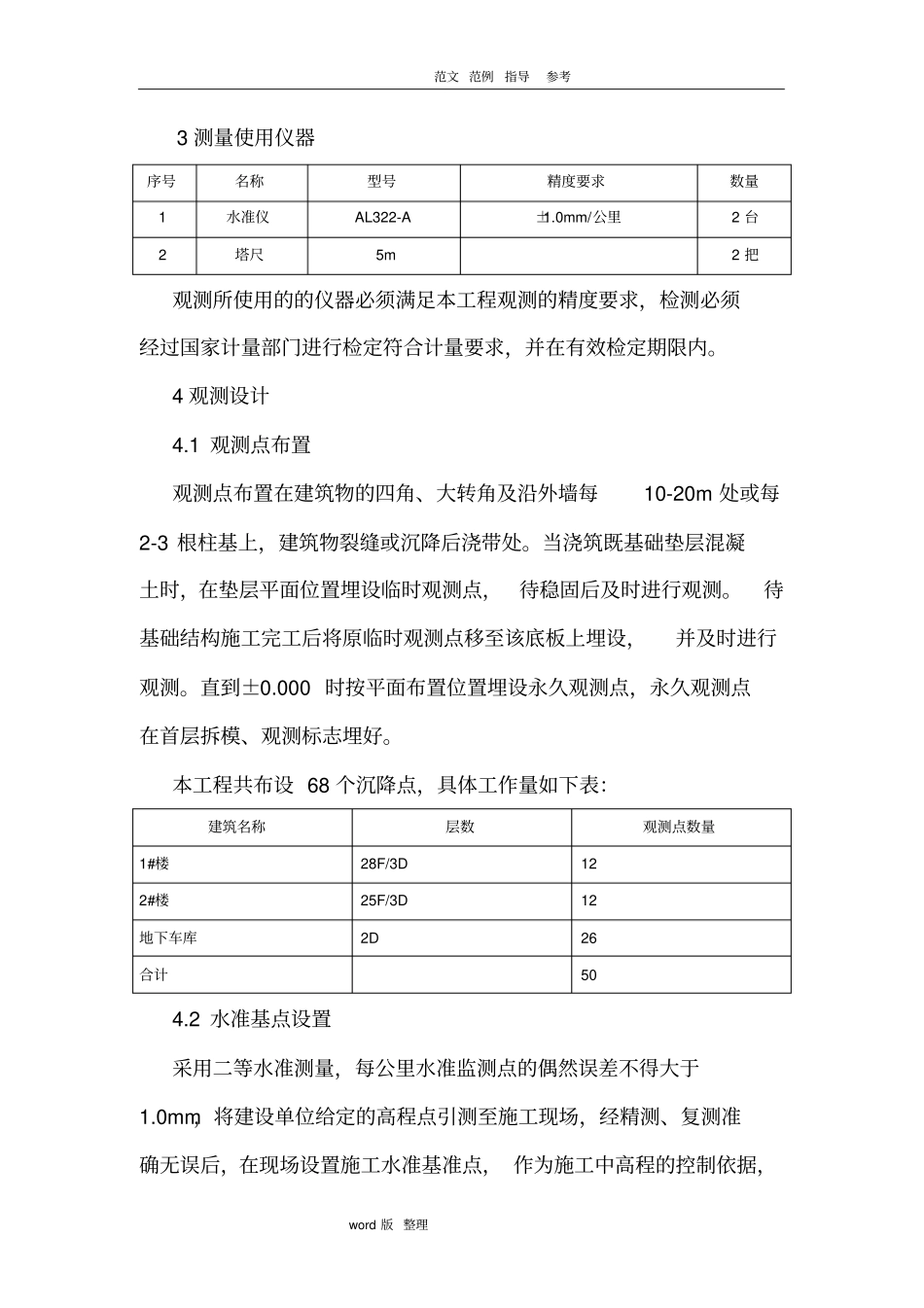

范文范例指导参考word版整理北京市朝阳区太阳宫乡回迁安置房项目主体沉降观测方案项目工程师：项目负责人：项目审定人：江苏省建集团有限公司北京市朝阳区太阳宫乡回迁安置房项目部2017年5月16日范文范例指导参考word版整理1、编制规程《国家一、二等水准测量规范》（GB/T12897-2006）《建筑变形测量规范》（JGJ8-2016）《工程测量规范》（GB50026-2007）《建筑地基基础设计规范》（GB50007-2011）2、工程概况北京市朝阳区太阳宫乡回迁安置房项目位于北京市朝阳区，本工程主要有两栋住宅、配套设施及地下车库组成，本工程±0.000相对于绝对标高41.300，筏板基础相对标高-12.17m～15.27m,筏板底绝对标高（含垫层及防水）29.13m～26.03m。本工程高层采用现浇混凝土剪力墙结构，基础为筏板基础。本工程观测范围为1#楼、2#楼及地下车库,各拟建建筑物的基本设计情况详见下表：序号楼号层数高度(m)总建筑面积（m2）11#28F/3D79.3025307.1422#25F/3D70.9021920.13地下车库2D/19990.574总计70082.8范文范例指导参考word版整理3测量使用仪器序号名称型号精度要求数量1水准仪AL322-A±1.0mm/公里2台2塔尺5m2把观测所使用的的仪器必须满足本工程观测的精度要求，检测必须经过国家计量部门进行检定符合计量要求，并在有效检定期限内。4观测设计4.1观测点布置观测点布置在建筑物的四角、大转角及沿外墙每10-20m处或每2-3根柱基上，建筑物裂缝或沉降后浇带处。当浇筑既基础垫层混凝土时，在垫层平面位置埋设临时观测点，待稳固后及时进行观测。待基础结构施工完工后将原临时观测点移至该底板上埋设，并及时进行观测。直到±0.000时按平面布置位置埋设永久观测点，永久观测点在首层拆模、观测标志埋好。本工程共布设68个沉降点，具体工作量如下表：建筑名称层数观测点数量1#楼28F/3D122#楼25F/3D12地下车库2D26合计504.2水准基点设置采用二等水准测量，每公里水准监测点的偶然误差不得大于1.0mm，将建设单位给定的高程点引测至施工现场，经精测、复测准确无误后，在现场设置施工水准基准点，作为施工中高程的控制依据，范文范例指导参考word版整理基础完成后，将高程引测至柱、梁边缘。施工水准基准点应设置在不受基础、土方工程施工变形影响及建筑物沉降影响范围以外。水准基准点埋设深度应低于自然地面以下0.6m，其做法采用1.5米长架管现场埋设。并做好醒目标识和防破坏维护。水准基点的高程数据自高程基准点引测得到，为了水准基点间互相校核，考虑到本工程建筑规模，拟在建筑物周围布设3个水准基点，并对水准点定期进行高程闭合检测，以保证高程控制的准确及沉降观测成果的正确性。4.3检测进度计划本工程的沉降观测点安置在墙上或者浇筑后的顶板上，因此，当墙体模板拆除或者顶板浇筑完24小时后安装沉降观测点，然后安装好沉降观测点后48小时，即待植入的观测点强力胶固结后，必须马上组织对建筑物进行第一次沉降观测。以后结构每升高两层，即复测一次，直至结构结顶。当结构结顶，中间结构验收以后，全面铺开内外装饰工作时，原则上每半个月作一次沉降观测，直至竣工。工程竣工后的第一年内，原则上三个月观测一次，一年观测四次。第二年半年观测一次，第三年后每年观测两次次，直至沉降稳定为止（当100天内沉降量不超过1mm时，便可确认为沉降已稳定）。详见下表：范文范例指导参考word版整理1#、2#楼住宅沉降观测频次表观测次数观测时机第1、2次地下室1、2层顶板浇筑后第3次首层完成第4-17次地上结构每两层观测一次第18-20次装修期间第21次竣工第22-25次竣工后一年内每3个月第26次竣工后第二年每6个月永久性观测点双遍初读数地下室做地面装修前，安设永久性观测点并进行双遍观测总次数29次注：当满足建筑物稳定条件△S＜1mm/100d时可以停止观测。4.4观测质量要求每次沉降观测时，宜符合下列要求：（1）采用相同的观测路线和观测方法；（2）使用同一仪器和设备；（3）固定观测人员；（4）在基本相同的环境和条件下工作。（5）平面和高程监测网，应定期检测。建网初期应每半年检测一次；点位稳定后，检测周期可适当延长。当对变形成果发生怀疑时，应随时进行检核。(6）每次观测前，对所使用的...
