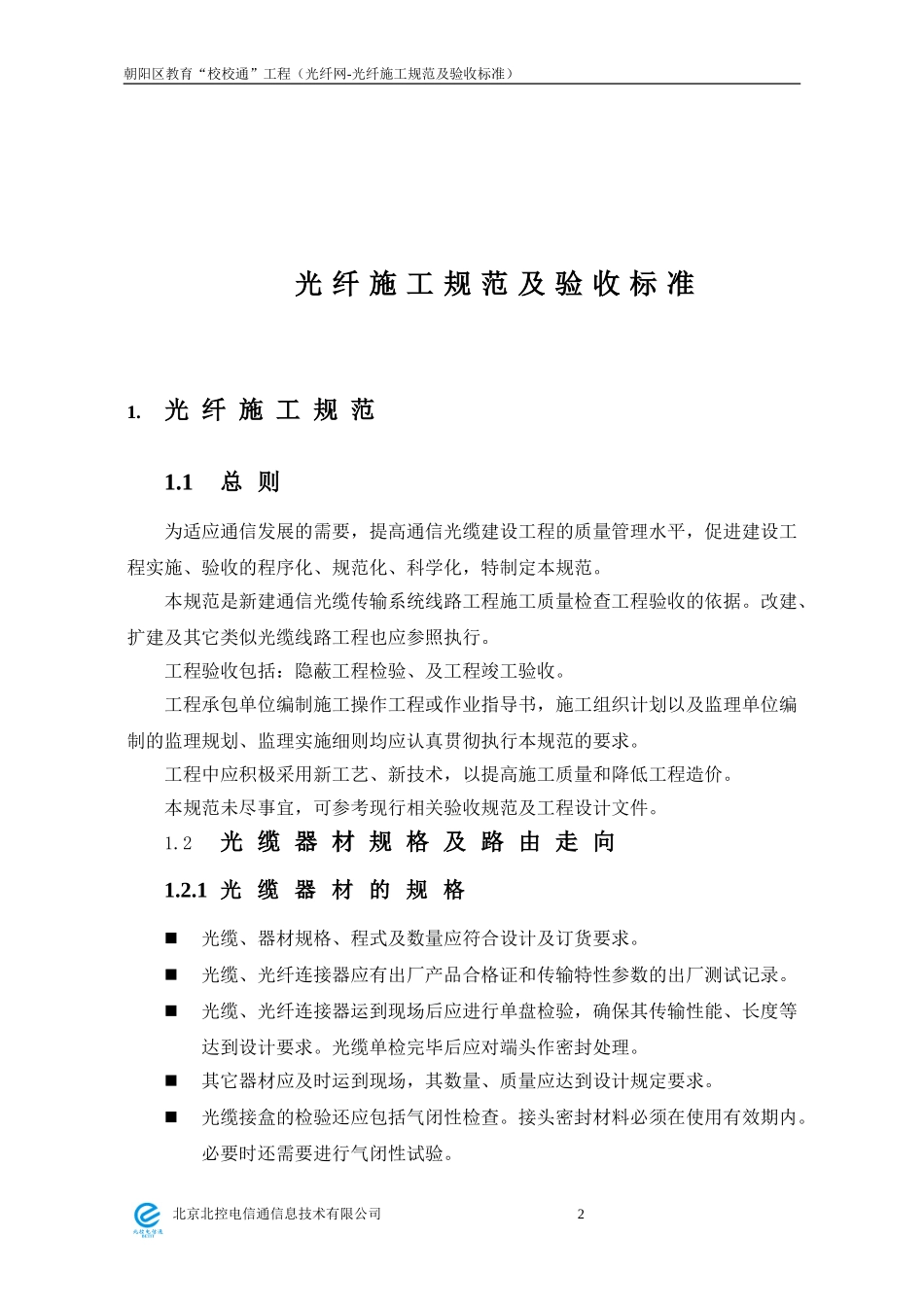

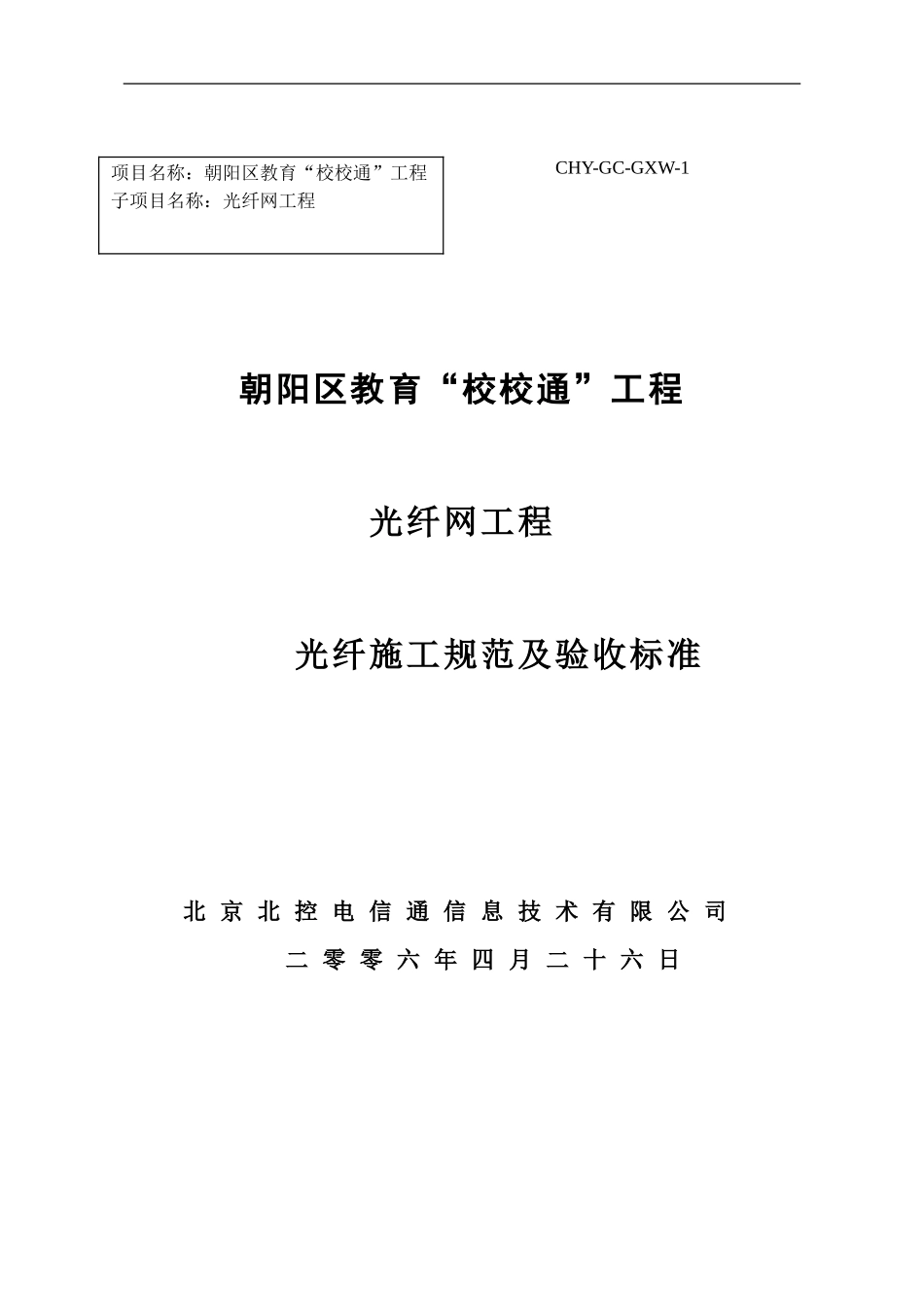

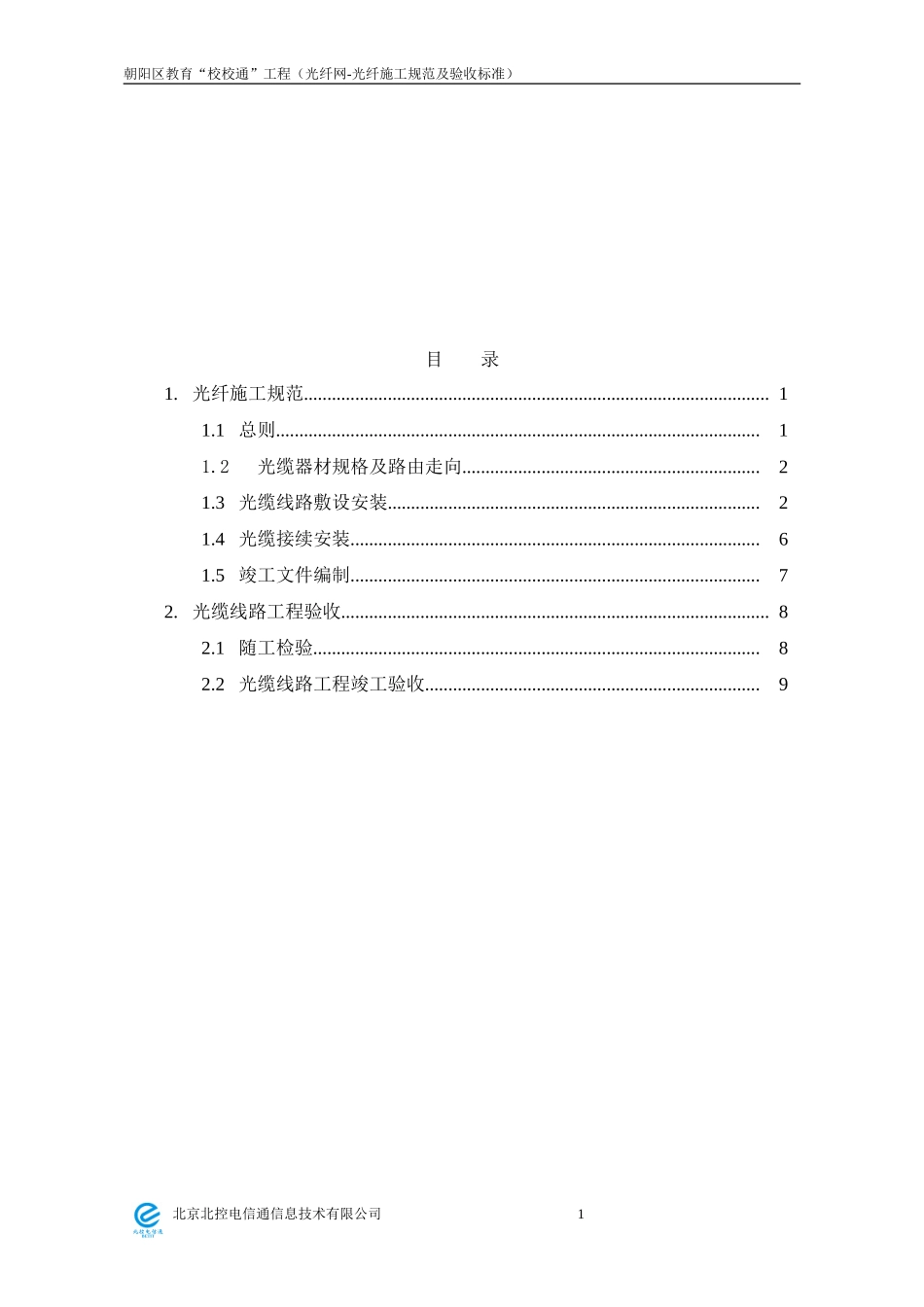

CHY-GC-GXW-1朝阳区教育“校校通”工程光纤网工程光纤施工规范及验收标准北京北控电信通信息技术有限公司二零零六年四月二十六日项目名称：朝阳区教育“校校通”工程子项目名称：光纤网工程朝阳区教育“校校通”工程（光纤网-光纤施工规范及验收标准）目录1.光纤施工规范....................................................................................................11.1总则........................................................................................................11.2光缆器材规格及路由走向................................................................21.3光缆线路敷设安装................................................................................21.4光缆接续安装........................................................................................61.5竣工文件编制........................................................................................72.光缆线路工程验收............................................................................................82.1随工检验................................................................................................82.2光缆线路工程竣工验收........................................................................9北京北控电信通信息技术有限公司1北控电信通BETIT朝阳区教育“校校通”工程（光纤网-光纤施工规范及验收标准）光纤施工规范及验收标准1.光纤施工规范1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。改建、扩建及其它类似光缆线路工程也应参照执行。工程验收包括：隐蔽工程检验、及工程竣工验收。工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。本规范未尽事宜，可参考现行相关验收规范及工程设计文件。1.2光缆器材规格及路由走向1.2.1光缆器材的规格光缆、器材规格、程式及数量应符合设计及订货要求。光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。光缆单检完毕后应对端头作密封处理。其它器材应及时运到现场，其数量、质量应达到设计规定要求。光缆接盒的检验还应包括气闭性检查。接头密封材料必须在使用有效期内。必要时还需要进行气闭性试验。北京北控电信通信息技术有限公司2北控电信通BETIT朝阳区教育“校校通”工程（光纤网-光纤施工规范及验收标准）1.2.2光缆路由走向光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。光缆线路穿越河流，应按设计规定方式过河。1.3光缆线路敷设安装1.3.1一般规定光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。光缆配盘、敷设安装的重叠和预留长度应符合光缆在接头处的预留、光纤在接头盒内的盘留以及现场环境条件决定的接续操作要求，可参照表1，并视工程实际情况确定。维护预留按设计要求确定，设计未提出时可根据业主要求确定，一般每500M预留15M（特殊情况出外）。预留光缆的安装方法一般可采用预留支架盘留或光缆收线储蓄盒安装方式。表1光缆重叠和预留参考长度项目敷设方式直埋管道架空接头重叠长度（一般不小于）12m12m18m人手孔内自然弯曲增长0．5～1m光缆沟或管道内弯曲增长7‰10‰架空光缆平均预留（除接头预留外15‰～30‰（特殊情况除外）地下局站内每侧预留5～10m，可按实际需要适当调整地面局站内每侧预留10～20...
