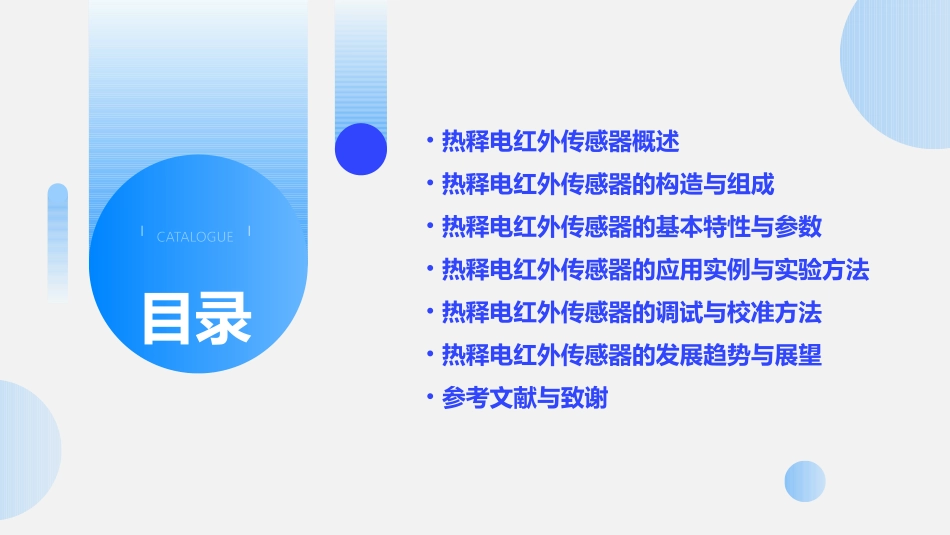

热释电红外传感器原理教程通用课件CATALOGUE目录•热释电红外传感器概述•热释电红外传感器的构造与组成•热释电红外传感器的基本特性与参数•热释电红外传感器的应用实例与实验方法•热释电红外传感器的调试与校准方法•热释电红外传感器的发展趋势与展望•参考文献与致谢热释电红外传感器概述01热释电红外传感器是一种基于热释电效应的红外传感器。热释电效应是指某些材料在受到红外光照射时，会产生电荷转移的现象。这种电荷转移可以用来检测人体或其他物体的红外辐射，从而实现传感功能。热释电红外传感器的定义热释电红外传感器主要由热电堆、滤光片、场效应管等组成。滤光片的作用是只允许特定波长的红外光通过，而阻挡其他波长的光线。热电堆是由多个热电偶串联组成的，每个热电偶由两种不同材料构成，当受到红外光照射时，会产生电荷转移。场效应管的作用是将热电堆产生的电荷信号转换为电压信号输出。热释电红外传感器的工作原理01热释电红外传感器广泛应用于安防、智能家居、医疗等领域。02在安防领域，热释电红外传感器可以用来检测入侵者，实现报警功能。03在智能家居领域，热释电红外传感器可以用来检测人体移动，实现智能控制。04在医疗领域，热释电红外传感器可以用来检测病人的体温、呼吸等生理参数。热释电红外传感器的应用场景热释电红外传感器的构造与组成02信号处理电路热释电探测器的信号处理电路通常包括放大器、滤波器和积分器等组件，用于将热电元件产生的微弱信号放大、滤波和积分，以便进一步处理和应用。材料选择热释电探测器通常由热电材料制成，这种材料具有较高的热释电效应。常用的热电材料包括陶瓷、高分子材料等。热电偶结构热释电探测器内部通常包含两个或多个热电偶，这些热电偶是由热电材料制成的。每个热电偶都由两个相反极性的热电元件组成，以实现温度补偿。光学系统热释电探测器的光学系统通常包括一个滤光片和两个反射镜。滤光片用于只允许特定波长的红外光通过，而反射镜则将红外光聚焦到热电元件上。热释电探测器的结构与组成热释电效应热释电探测器利用热释电效应来检测红外光。当红外光照射到热电元件上时，热电元件的极化强度会发生变化，从而产生电荷。这些电荷可以通过电路进行测量和输出。温度补偿由于环境温度的变化会导致热电元件的电阻发生变化，因此热释电探测器通常采用两个相反极性的热电元件来实现温度补偿。当两个热电元件受到相同的温度变化时，它们的电荷变化会相互抵消，从而减小温度误差的影响。信号处理信号处理电路对热电元件产生的微弱信号进行放大、滤波和积分等处理，以便将它们转换成可供后续电路使用的电压信号。热释电探测器的工作原理优点热释电探测器具有灵敏度高、响应速度快、光谱响应范围宽等优点。此外，它们通常具有较小的体积和较低的成本，因此在许多领域得到了广泛的应用。缺点然而，热释电探测器也存在一些缺点。例如，它们容易受到环境温度和湿度的影响，因此需要进行温度和湿度补偿。此外，由于它们的响应速度较慢，因此不适合用于高速运动目标的检测。热释电探测器的优缺点热释电红外传感器的基本特性与参数0303灵敏度的影响因素热释电红外传感器的灵敏度受到多种因素的影响，包括材料的热电性能、探测器的结构、制造工艺等。01灵敏度概述热释电红外传感器的灵敏度通常指的是其输出电压或电流对输入辐射的响应程度。02灵敏度的表示方法灵敏度通常用单位时间内输出的电压或电流变化量与输入辐射的变化量的比值来表示。热释电红外传感器的灵敏度01热释电红外传感器的频率响应指的是其在不同频率下的输出响应能力。频率响应概述02频率响应通常用单位时间内输出的电压或电流变化量与输入辐射的变化量的比值对频率的曲线来表示。频率响应的表示方法03热释电红外传感器的频率响应受到多种因素的影响，包括探测器的结构、材料的热电性能、制造工艺等。频率响应的影响因素热释电红外传感器的频率响应热释电红外传感器的噪声指的是其输出信号中随机变化的部分，干扰则是指外部因素对传感器输出的影响。噪声与干扰概述热释电红外传感器的噪声主要来源于探测器材料的热涨落、电路噪声、环境辐射等。噪声...
