光学高分子材料简述及性能表征VIP免费

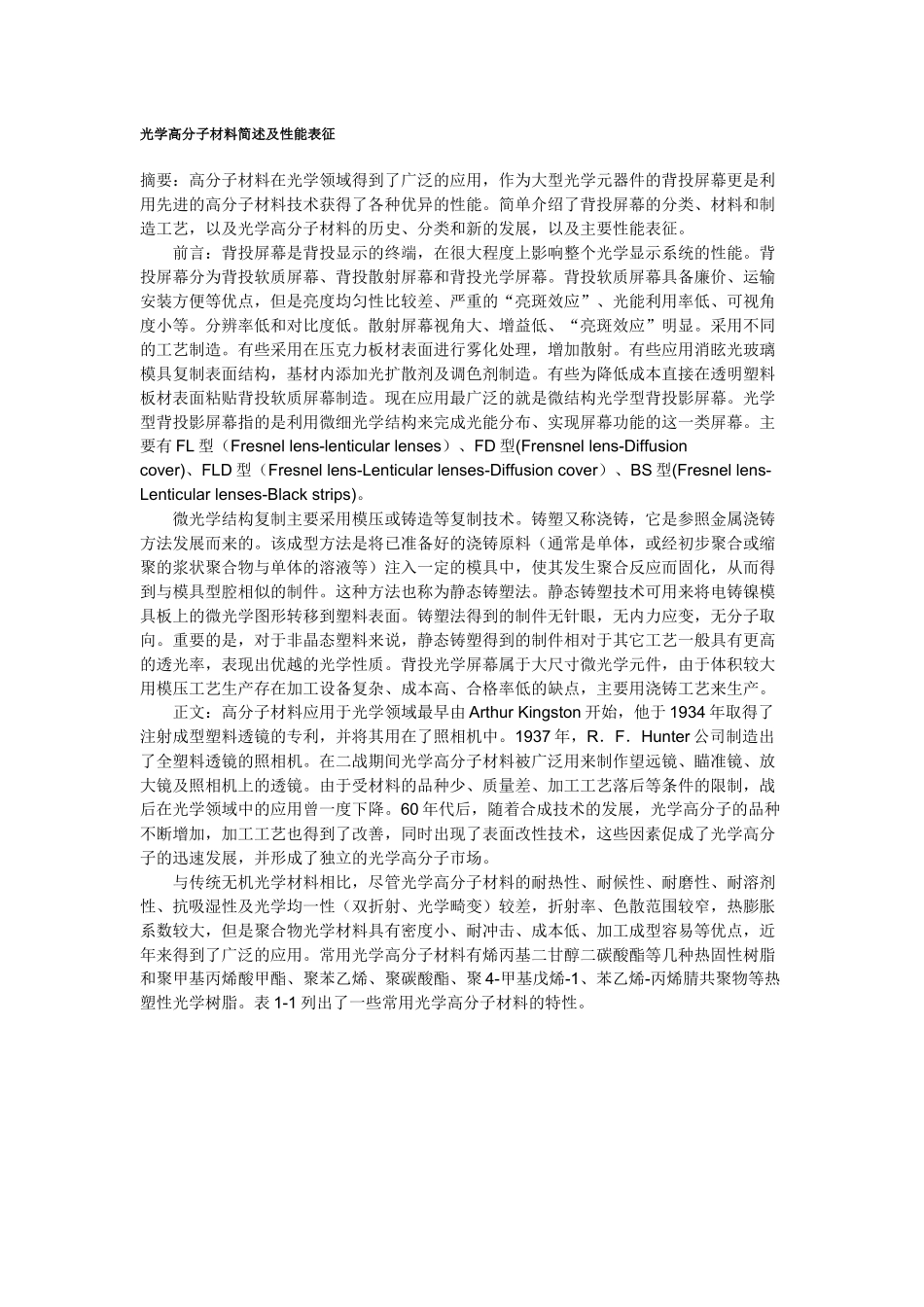

光学高分子材料简述及性能表征摘要：高分子材料在光学领域得到了广泛的应用，作为大型光学元器件的背投屏幕更是利用先进的高分子材料技术获得了各种优异的性能。简单介绍了背投屏幕的分类、材料和制造工艺，以及光学高分子材料的历史、分类和新的发展，以及主要性能表征。前言：背投屏幕是背投显示的终端，在很大程度上影响整个光学显示系统的性能。背投屏幕分为背投软质屏幕、背投散射屏幕和背投光学屏幕。背投软质屏幕具备廉价、运输安装方便等优点，但是亮度均匀性比较差、严重的“亮斑效应”、光能利用率低、可视角度小等。分辨率低和对比度低。散射屏幕视角大、增益低、“亮斑效应”明显。采用不同的工艺制造。有些采用在压克力板材表面进行雾化处理，增加散射。有些应用消眩光玻璃模具复制表面结构，基材内添加光扩散剂及调色剂制造。有些为降低成本直接在透明塑料板材表面粘贴背投软质屏幕制造。现在应用最广泛的就是微结构光学型背投影屏幕。光学型背投影屏幕指的是利用微细光学结构来完成光能分布、实现屏幕功能的这一类屏幕。主要有FL型（Fresnellens-lenticularlenses）、FD型(Frensnellens-Diffusioncover)、FLD型（Fresnellens-Lenticularlenses-Diffusioncover）、BS型(Fresnellens-Lenticularlenses-Blackstrips)。微光学结构复制主要采用模压或铸造等复制技术。铸塑又称浇铸，它是参照金属浇铸方法发展而来的。该成型方法是将已准备好的浇铸原料（通常是单体，或经初步聚合或缩聚的浆状聚合物与单体的溶液等）注入一定的模具中，使其发生聚合反应而固化，从而得到与模具型腔相似的制件。这种方法也称为静态铸塑法。静态铸塑技术可用来将电铸镍模具板上的微光学图形转移到塑料表面。铸塑法得到的制件无针眼，无内力应变，无分子取向。重要的是，对于非晶态塑料来说，静态铸塑得到的制件相对于其它工艺一般具有更高的透光率，表现出优越的光学性质。背投光学屏幕属于大尺寸微光学元件，由于体积较大用模压工艺生产存在加工设备复杂、成本高、合格率低的缺点，主要用浇铸工艺来生产。正文：高分子材料应用于光学领域最早由ArthurKingston开始，他于1934年取得了注射成型塑料透镜的专利，并将其用在了照相机中。1937年，R．F．Hunter公司制造出了全塑料透镜的照相机。在二战期间光学高分子材料被广泛用来制作望远镜、瞄准镜、放大镜及照相机上的透镜。由于受材料的品种少、质量差、加工工艺落后等条件的限制，战后在光学领域中的应用曾一度下降。60年代后，随着合成技术的发展，光学高分子的品种不断增加，加工工艺也得到了改善，同时出现了表面改性技术，这些因素促成了光学高分子的迅速发展，并形成了独立的光学高分子市场。与传统无机光学材料相比，尽管光学高分子材料的耐热性、耐候性、耐磨性、耐溶剂性、抗吸湿性及光学均一性（双折射、光学畸变）较差，折射率、色散范围较窄，热膨胀系数较大，但是聚合物光学材料具有密度小、耐冲击、成本低、加工成型容易等优点，近年来得到了广泛的应用。常用光学高分子材料有烯丙基二甘醇二碳酸酯等几种热固性树脂和聚甲基丙烯酸甲酯、聚苯乙烯、聚碳酸酯、聚4-甲基戊烯-1、苯乙烯-丙烯腈共聚物等热塑性光学树脂。表1-1列出了一些常用光学高分子材料的特性。由于传统光学塑料的性能无法满足人们对高性能光学元器件的要求，因此近年来又开发了一些新型光学塑料。如KT-153螺烷树脂，日本东海光学公司研制的这种螺烷树脂是一种含螺烷核的化合物；OZ-1000树脂，具有特殊脂环基结构的甲基丙烯酸酯类的均聚物或共聚物的；TS-26树脂，这种树脂是由苯乙烯、甲基丙烯酸乙酯和三溴苯乙烯作为共聚单体，铸塑时形成三维交联结构；APO树脂，是日本三井石油工业公司新开发的一种光盘基板材料，是由乙烯与双环链烯及三环链烯等环状烯烃共聚合成的非晶态聚烯烃共聚物；MR系列树脂，是日本三井东亚公司于20世纪80年代后期研制出的新型光学树脂，它是由带有芳环的异氰酸酯与多硫醇化合物通过聚加成反应得到的一类硫代氨基甲酸酯树脂。MH系列树脂，是日本合成橡胶公司合成的具有多环官能基的透明聚合物，可注射成型，用于制作透镜或其它光学元件...
