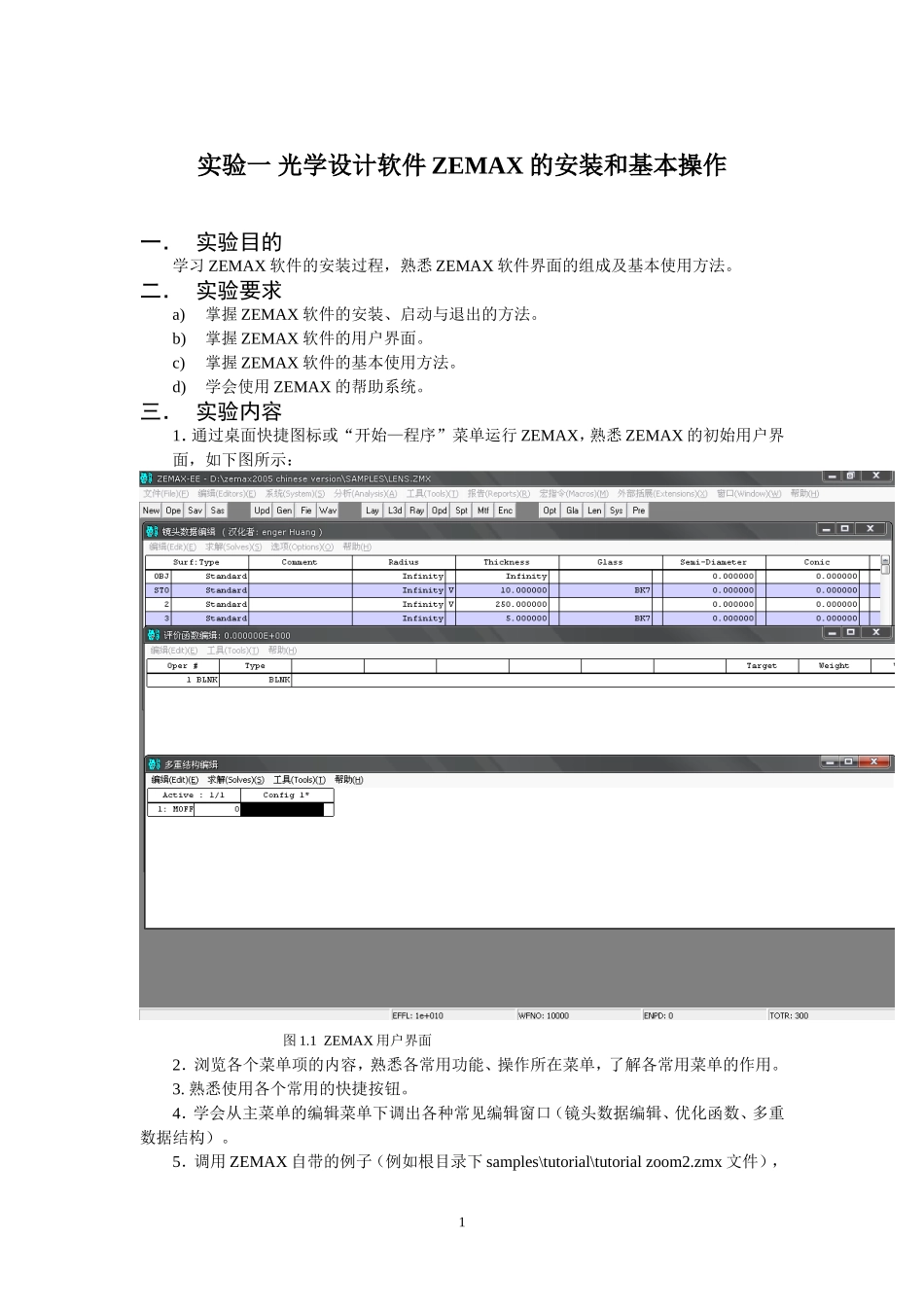

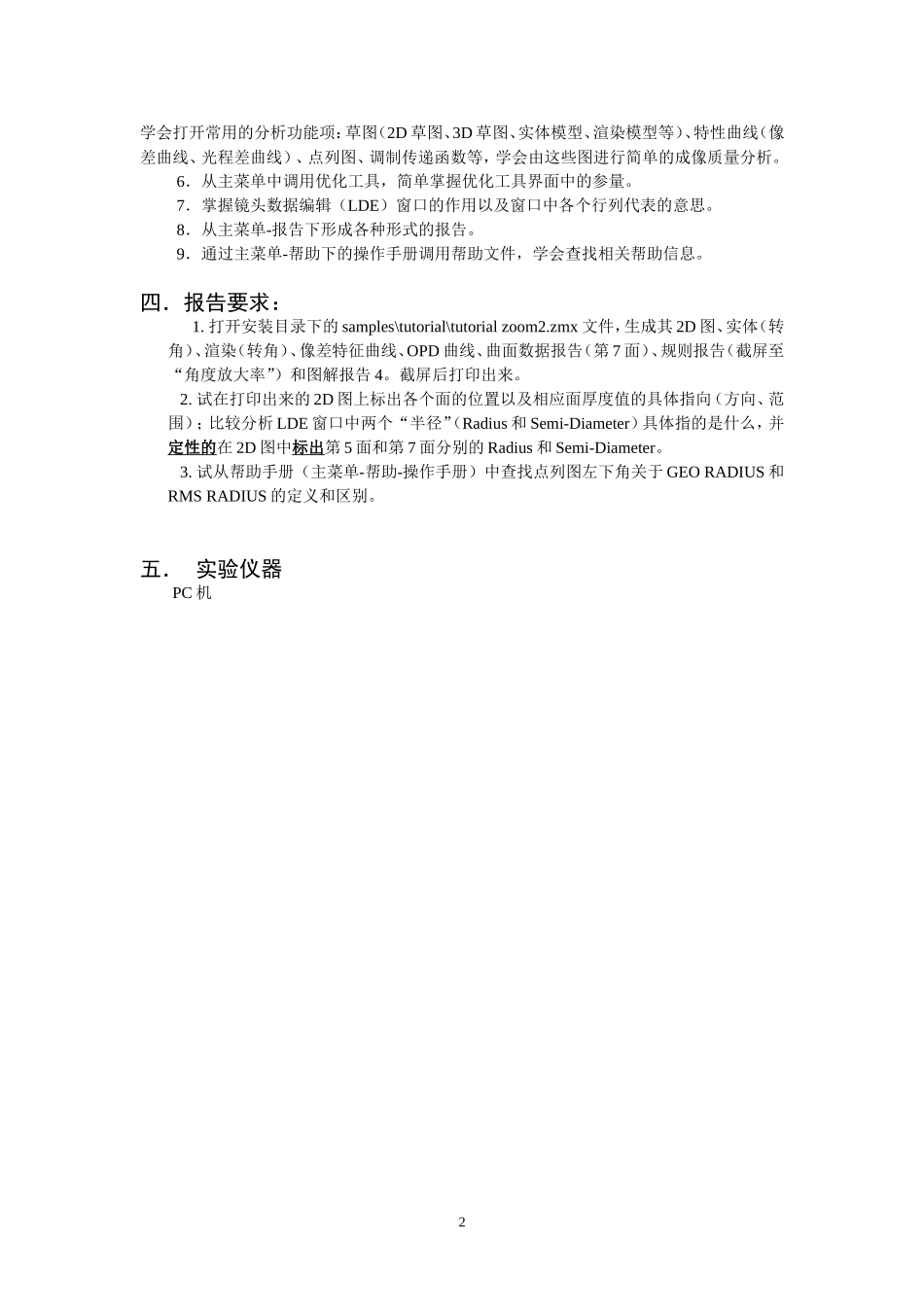

实验一光学设计软件ZEMAX的安装和基本操作一．实验目的学习ZEMAX软件的安装过程，熟悉ZEMAX软件界面的组成及基本使用方法。二．实验要求a)掌握ZEMAX软件的安装、启动与退出的方法。b)掌握ZEMAX软件的用户界面。c)掌握ZEMAX软件的基本使用方法。d)学会使用ZEMAX的帮助系统。三．实验内容1．通过桌面快捷图标或“开始—程序”菜单运行ZEMAX，熟悉ZEMAX的初始用户界面，如下图所示：图1.1ZEMAX用户界面2．浏览各个菜单项的内容，熟悉各常用功能、操作所在菜单，了解各常用菜单的作用。3.熟悉使用各个常用的快捷按钮。4．学会从主菜单的编辑菜单下调出各种常见编辑窗口（镜头数据编辑、优化函数、多重数据结构）。5．调用ZEMAX自带的例子（例如根目录下samples\tutorial\tutorialzoom2.zmx文件），1学会打开常用的分析功能项：草图（2D草图、3D草图、实体模型、渲染模型等）、特性曲线（像差曲线、光程差曲线）、点列图、调制传递函数等，学会由这些图进行简单的成像质量分析。6．从主菜单中调用优化工具，简单掌握优化工具界面中的参量。7．掌握镜头数据编辑（LDE）窗口的作用以及窗口中各个行列代表的意思。8．从主菜单-报告下形成各种形式的报告。9．通过主菜单-帮助下的操作手册调用帮助文件，学会查找相关帮助信息。四．报告要求：1.打开安装目录下的samples\tutorial\tutorialzoom2.zmx文件，生成其2D图、实体（转角）、渲染（转角）、像差特征曲线、OPD曲线、曲面数据报告（第7面）、规则报告（截屏至“角度放大率”）和图解报告4。截屏后打印出来。2.试在打印出来的2D图上标出各个面的位置以及相应面厚度值的具体指向（方向、范围）；比较分析LDE窗口中两个“半径”（Radius和Semi-Diameter）具体指的是什么，并定性的在2D图中标出第5面和第7面分别的Radius和Semi-Diameter。3.试从帮助手册（主菜单-帮助-操作手册）中查找点列图左下角关于GEORADIUS和RMSRADIUS的定义和区别。五．实验仪器PC机2实验二基于ZEMAX的简单透镜的优化设计一．实验目的学会用ZEMAX对简单单透镜和双透镜进行设计优化。二．实验要求1.掌握新建透镜、插入新透镜的方法；2.学会输入波长和镜片数据；3.学会生成光线像差（rayaberration）特性曲线、光程差（OPD）曲线和点列图（Spotdiagram）、产生图层和视场曲率图；4.学会面厚度的求解方法，学会定义透镜的边缘厚度解和视场角，进行简单的优化。三．实验内容（一）.用BK7玻璃设计一个焦距为100mm的F/4单透镜，要求在轴上可见光范围内。1.打开ZEMAX软件，点击新建，以抹去打开时默认显示的上一个设计结果，同时新建一个新的空白透镜。2.在主菜单-系统-光波长弹出的对话框中输入3个覆盖可见光波段的波长，设定主波长。同样在系统-通用配置里设置入瞳直径值（由设计要求决定）。3.在光阑面的Glass列里输入BK7作为指定单透镜的材料，并在像平面前插入一个新的面作为单透镜的出射面。4.输入相关各镜面的厚度和曲率半径（STO面厚度举例为4mm，其余各面厚度由设计要求决定）。5.生成光线像差特性曲线、2D、3D图层曲线和实体模型、渲染模型等分析图来观察此时的成像质量。6.利用Solve功能来求解第2面的厚度，以便适当的消除离焦现象，更新后观察各分析图的相应变化。7.将第1、第2面的曲率半径以及第2面的厚度值设为变量，建构并调用默认优化函数（MeritFunction）。8.在调用默认优化函数后的优化函数编辑框中的第一行前按INS插入一个新行，在其oper#列处双击（或右键单击），在弹出的对话框中将操作数选为EFFL，target设为100，weight设为1，确定。9.调用优化工具进行优化，在优化后更新全部内容，然后观察各分析图的相应变化。10.分别调用点列图、OPD图以及焦点色位移图（主菜单-分析-杂项）来观察最优化后的成像质量。11.将此设计起名保存，生成报告。（二）.以前一个实验内容设计优化后的单透镜为基础，添加一块材料为SF1玻璃的透镜来构建胶合双透镜系统，进一步优化成像质量。1.插入新的平面作为第二块透镜的出射面，输入相关镜面的厚度（两块透镜厚度举例均为3mm）、曲率半径（由设计要求决定）的初始值以及玻璃类型值（BK7、SF1）。2.生成光线像差特性曲线...
