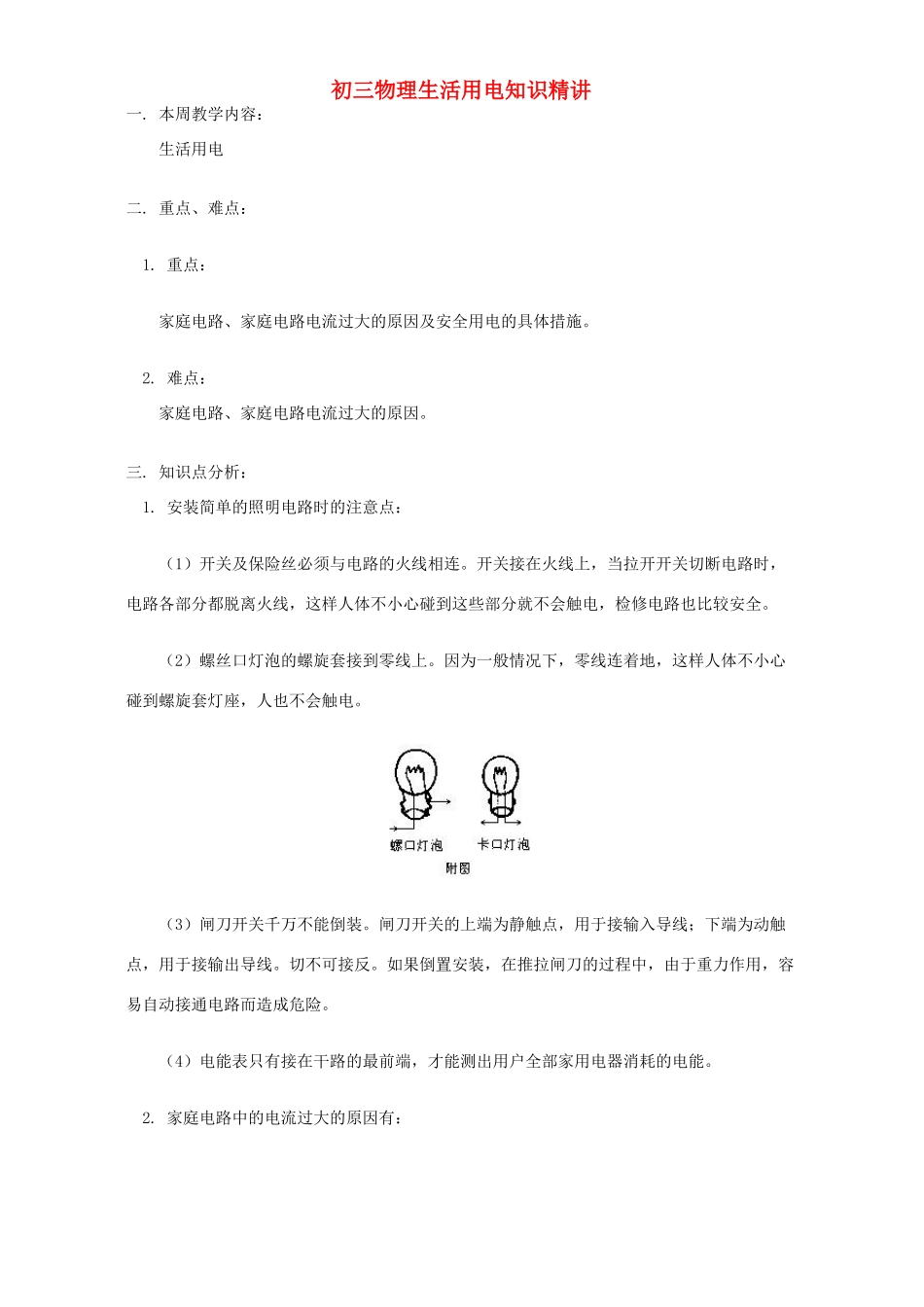

初三物理生活用电知识精讲一.本周教学内容：生活用电二.重点、难点：1.重点：家庭电路、家庭电路电流过大的原因及安全用电的具体措施。2.难点：家庭电路、家庭电路电流过大的原因。三.知识点分析：1.安装简单的照明电路时的注意点：（1）开关及保险丝必须与电路的火线相连。开关接在火线上，当拉开开关切断电路时，电路各部分都脱离火线，这样人体不小心碰到这些部分就不会触电，检修电路也比较安全。（2）螺丝口灯泡的螺旋套接到零线上。因为一般情况下，零线连着地，这样人体不小心碰到螺旋套灯座，人也不会触电。（3）闸刀开关千万不能倒装。闸刀开关的上端为静触点，用于接输入导线；下端为动触点，用于接输出导线。切不可接反。如果倒置安装，在推拉闸刀的过程中，由于重力作用，容易自动接通电路而造成危险。（4）电能表只有接在干路的最前端，才能测出用户全部家用电器消耗的电能。2.家庭电路中的电流过大的原因有：（1）发生短路：短路就是电流没经过用电器而直接连通零线和火线，这就相当于一个电阻很小的导线与其它用电器并联，根据并联电路中电阻的规律，这时电路中的总电阻更小，根据欧姆定律可计算出此时干路中的电流可达几百安，使保险丝瞬间熔断。（2）用电器的总功率过大。当电路上连接的用电器太多时，根据公式P=UI，则有，火线与零线间的电压伏是一定的，所以，总功率P越大，干路中的电流I就越大，当电流I大到一定程度便可使保险丝熔断。3.制定安全用电原则的依据：（1）触电与触电事故。因为人体是导体，所以只要有电压加在人体上，就会有电流通过，此时也可以说人体触电。当电压增大到使人体中电流超过本身承受能力时，就会造成触电事故。触电与触电事故的界限是看加在人体上的电压是否超过人体可以承受的限度，只要不超过36伏，对一般人都是安全的。（2）制定安全用电原则的依据。触电形式可以分单线触电，双线触电，高压电弧触电和高压跨步触电四种。而前面两种主要是由于人们直接或间接与家庭电路的火线接触造成的，而高于36伏，低于1000伏都称为低压电，所以总结出：不接触低压带电体就不会触电的经验。高压电弧触电的条件是：只要人体与高压带电体之间的距离足够近，电压能够击穿两者间的绝缘体──空气，就会有强大电流通过人体，造成事故，高压跨步触电与其类似，也不需接触带电体便可造成事故，所以，人们又制定了不能靠近高压带电体的原则。典型例题家庭电路[例1]为什么开关一般都接在照明电路的火线上？分析：可从照明电路中火线和零线的特点上去考虑。人触电就是由于人体直接或间接触摸到火线造成的。答：由于开关接在火线上，当拉开开关切断电路时，灯座或其他用电器就脱离了火线，这时人接触灯座或其他用电器就不会触电。[例2]图1中接线有几处错误？请逐一指出并加以说明。图1分析：可从闸刀开关和插座的作用去考虑。答：有两个错误。第一个错误是闸刀开关装倒了。如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。正确的装法应该是静触头在上，动触头在下。第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。[例3]在家庭电路中，电能表总要装在总开关之前，这是因为______。除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为______。在家庭电路中，各照明设备和插座间采用并联，这是为了______。家庭电路中安装插座的好处是______。分析：可从电能表、闸刀开关、插座的作用及用电器的工作条件去考虑。答：（1）电能表接在总开关前面可以测量用户所有用电设备所消耗的电能总共是多少。（2）在维修电路或遇到其他情况时，可以及时切断电路。（3）防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压。（4）加接用电器比较方便，同时便于对移动的用电器供电，如吸尘器等。家庭电路中电流过大的原因[例1]一座教学楼，共20间教室，每个教室里装40W日光灯10盏，当这些灯全点亮时，总电流多大？总保险盒应选用额定电流多大的保险丝？分析：根据已知可求出电路中的总功率，用求出总电流，根据总电流再选定保险丝。解：P=40W...
