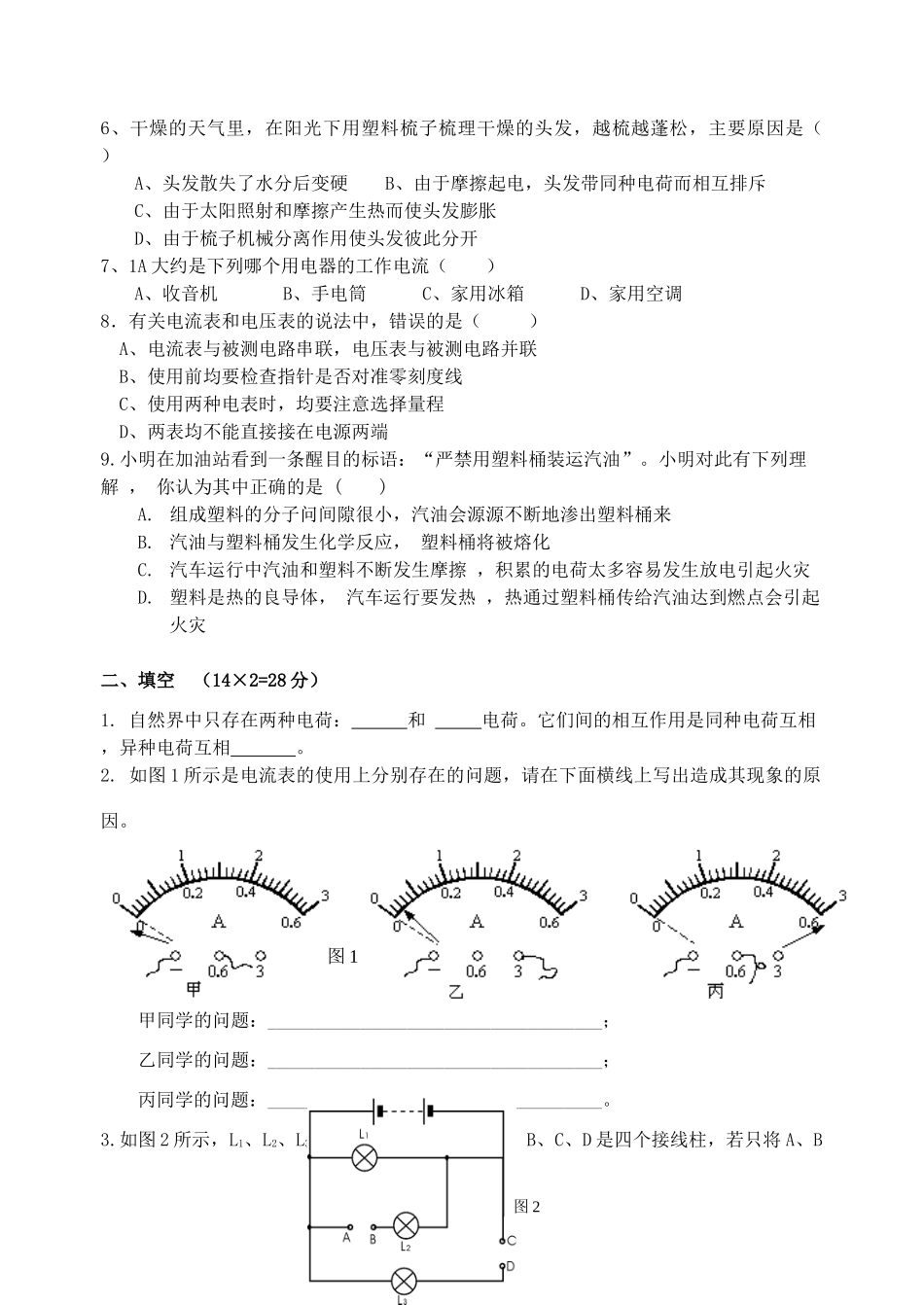

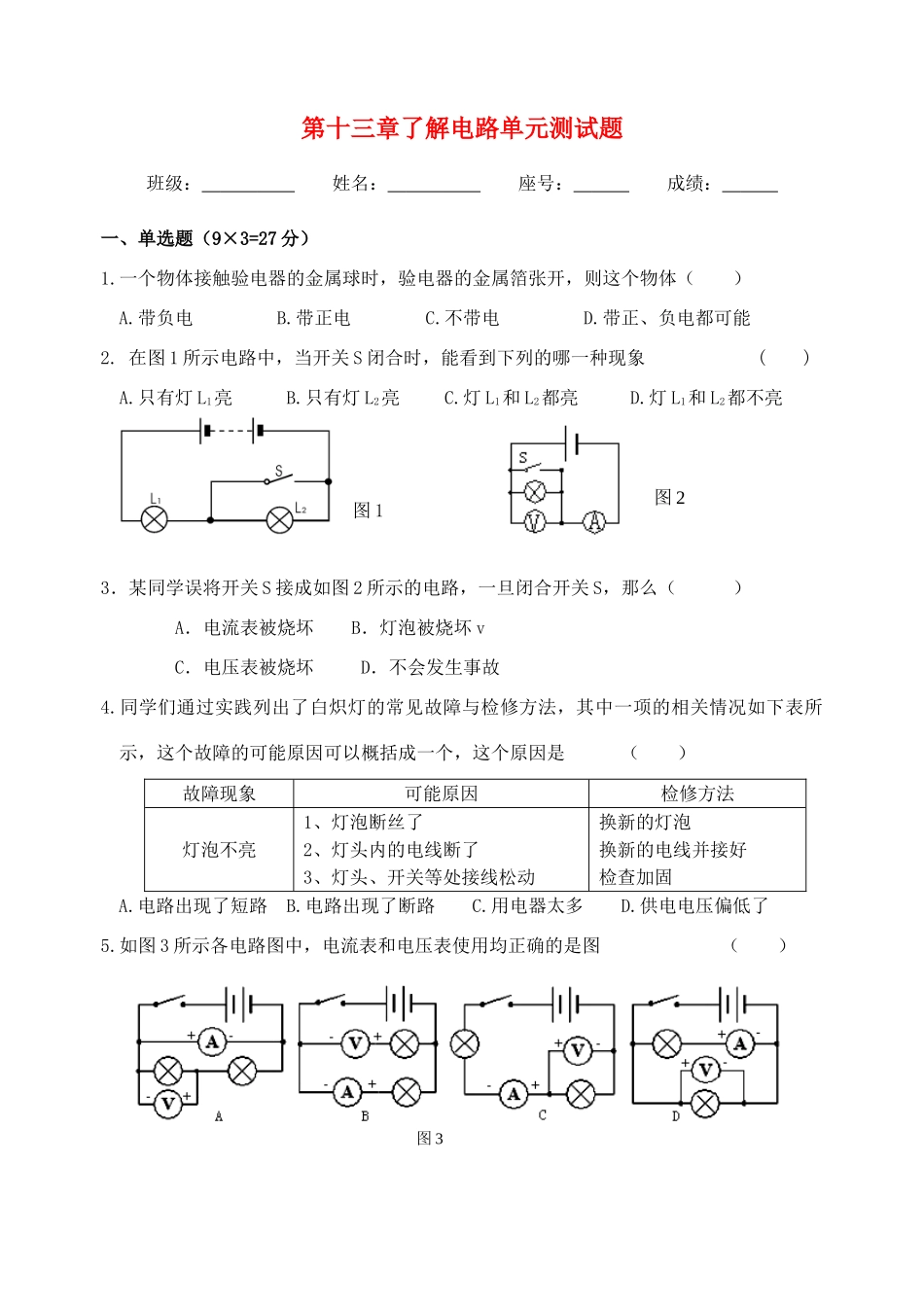

图2第十三章了解电路单元测试题班级：姓名：座号：成绩：一、单选题（9×3=27分）1.一个物体接触验电器的金属球时，验电器的金属箔张开，则这个物体（）A.带负电B.带正电C.不带电D.带正、负电都可能2.在图1所示电路中，当开关S闭合时，能看到下列的哪一种现象()A.只有灯L1亮B.只有灯L2亮C.灯L1和L2都亮D.灯L1和L2都不亮3．某同学误将开关S接成如图2所示的电路，一旦闭合开关S，那么（）A．电流表被烧坏B．灯泡被烧坏vC．电压表被烧坏D．不会发生事故4.同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是（）故障现象可能原因检修方法灯泡不亮1、灯泡断丝了2、灯头内的电线断了3、灯头、开关等处接线松动换新的灯泡换新的电线并接好检查加固A.电路出现了短路B.电路出现了断路C.用电器太多D.供电电压偏低了5.如图3所示各电路图中，电流表和电压表使用均正确的是图（）图3图1图16、干燥的天气里，在阳光下用塑料梳子梳理干燥的头发，越梳越蓬松，主要原因是（）A、头发散失了水分后变硬B、由于摩擦起电，头发带同种电荷而相互排斥C、由于太阳照射和摩擦产生热而使头发膨胀D、由于梳子机械分离作用使头发彼此分开7、1A大约是下列哪个用电器的工作电流（）A、收音机B、手电筒C、家用冰箱D、家用空调8．有关电流表和电压表的说法中，错误的是（）A、电流表与被测电路串联，电压表与被测电路并联B、使用前均要检查指针是否对准零刻度线C、使用两种电表时，均要注意选择量程D、两表均不能直接接在电源两端9.小明在加油站看到一条醒目的标语：“严禁用塑料桶装运汽油”。小明对此有下列理解，你认为其中正确的是()A.组成塑料的分子问间隙很小，汽油会源源不断地渗出塑料桶来B.汽油与塑料桶发生化学反应，塑料桶将被熔化C.汽车运行中汽油和塑料不断发生摩擦，积累的电荷太多容易发生放电引起火灾D.塑料是热的良导体，汽车运行要发热，热通过塑料桶传给汽油达到燃点会引起火灾二、填空（14×2=28分）1.自然界中只存在两种电荷：和电荷。它们间的相互作用是同种电荷互相，异种电荷互相。2.如图1所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。甲同学的问题：____________________________________；乙同学的问题：____________________________________；丙同学的问题：____________________________________。3.如图2所示，L1、L2、L3是三个相同的小灯泡，A、B、C、D是四个接线柱，若只将A、B图2相连，则电灯________发光，它们是________联的。4．如图3所示，为四个用丝线悬挂的泡沫塑料小球之间相互作用的情况，D球带负电，另外三个球中，一定带正电的是；可能带负电的还有；可能不带电的有5、五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛。一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小明同学草市场上买了一串小彩灯，按下列步骤进行实验探究：⑴把所买的这串小彩灯接入电路，闭合电键后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合电键后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以方式连接的。⑵电源插头处的电流为220mA,则经过第23个小灯的电流为________A。三、填图（共14分）1、在下列的几个电路图中，空圆圈表示电表，请在图中的圆圈中填上电流表或电压表的符号，并标出正负接线柱。(4分)2.根据所示的电路，分别在右方画出电路图。（5分）3．请你根据图13－4－5（a）所示的电路图，用笔画代替导线，将图13－4－5（b）中的实物连接起来，导线不能交叉。（5分）ABCBCD(1)(2)(3)图3四、探究与综合能力题：（共32分）1.某次做实验时，电流表和电压表的指示数如下图所示，则电流是_____，电压是____。(6分)2、（1）按图1甲所示的电路图连接好电路后，把电流表先后接在电路中的a、b、c处时，得到如下所示的记录表格：比较测得的数据得出的结论是：____________________________。(4分)（2）在测并联电路中的电流时，若先在图1乙中的A处测电路中的电流是0.9A，然后在B处测得的电流是0.6A，则在C处测得的电流应为________。...
