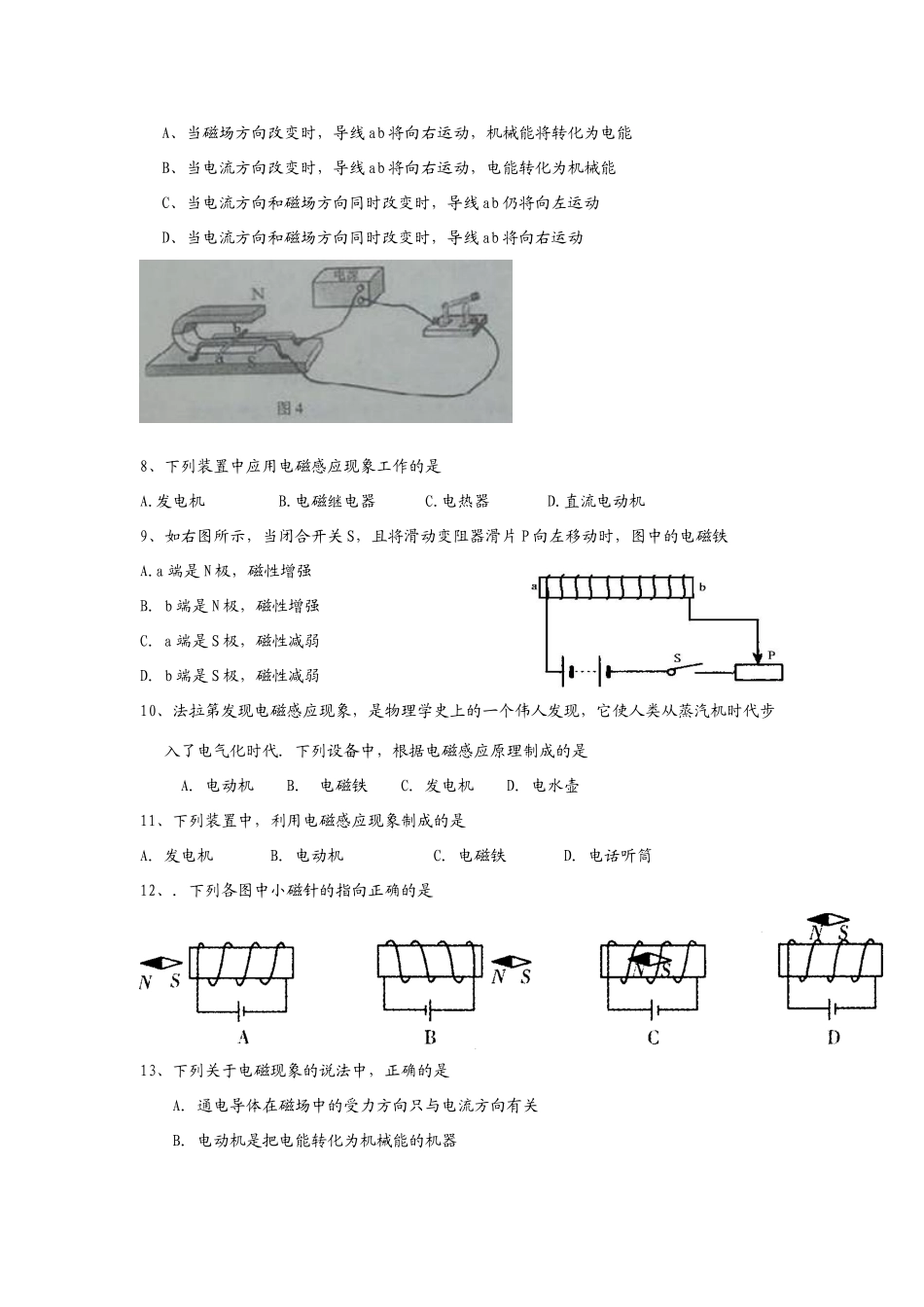

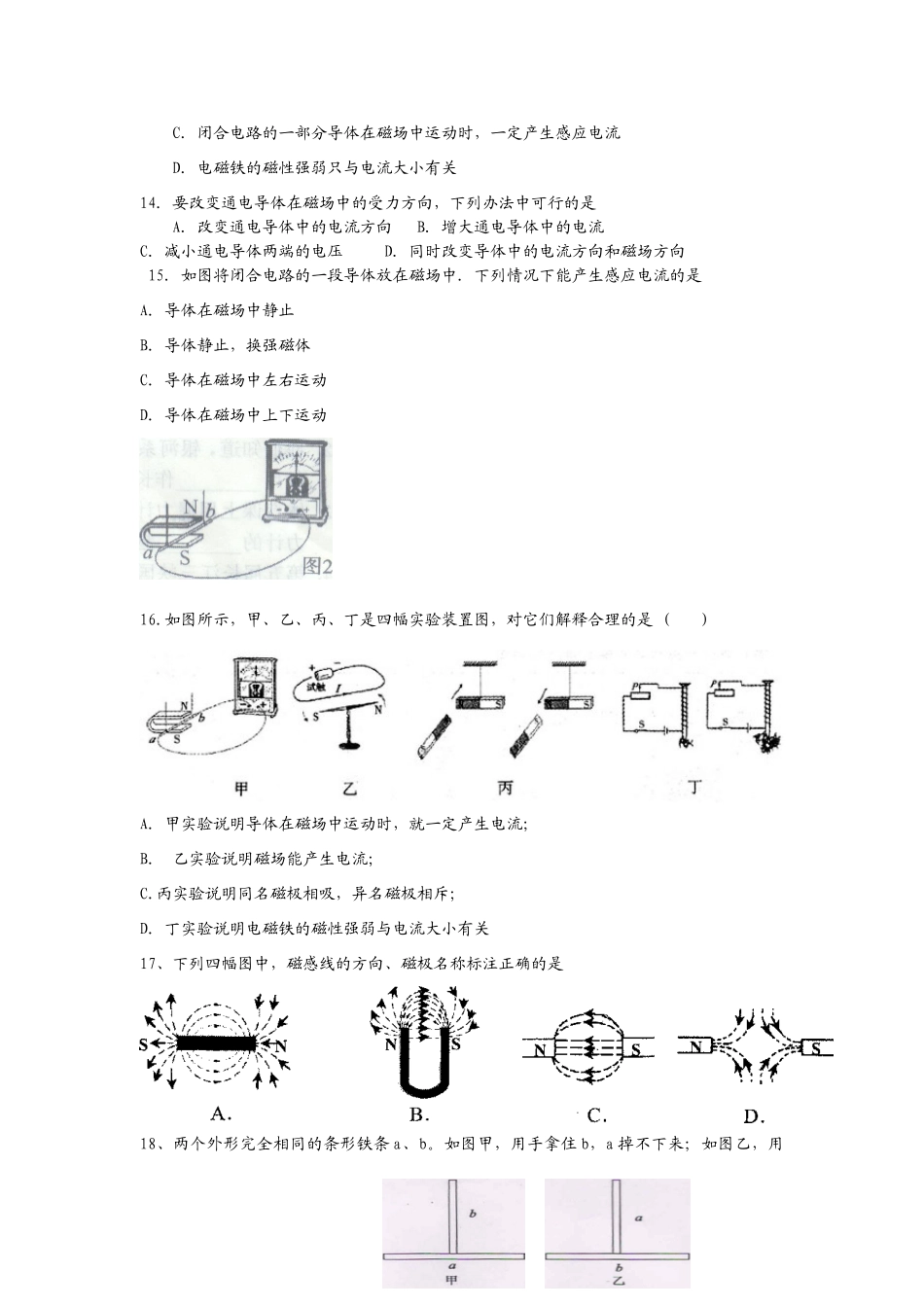

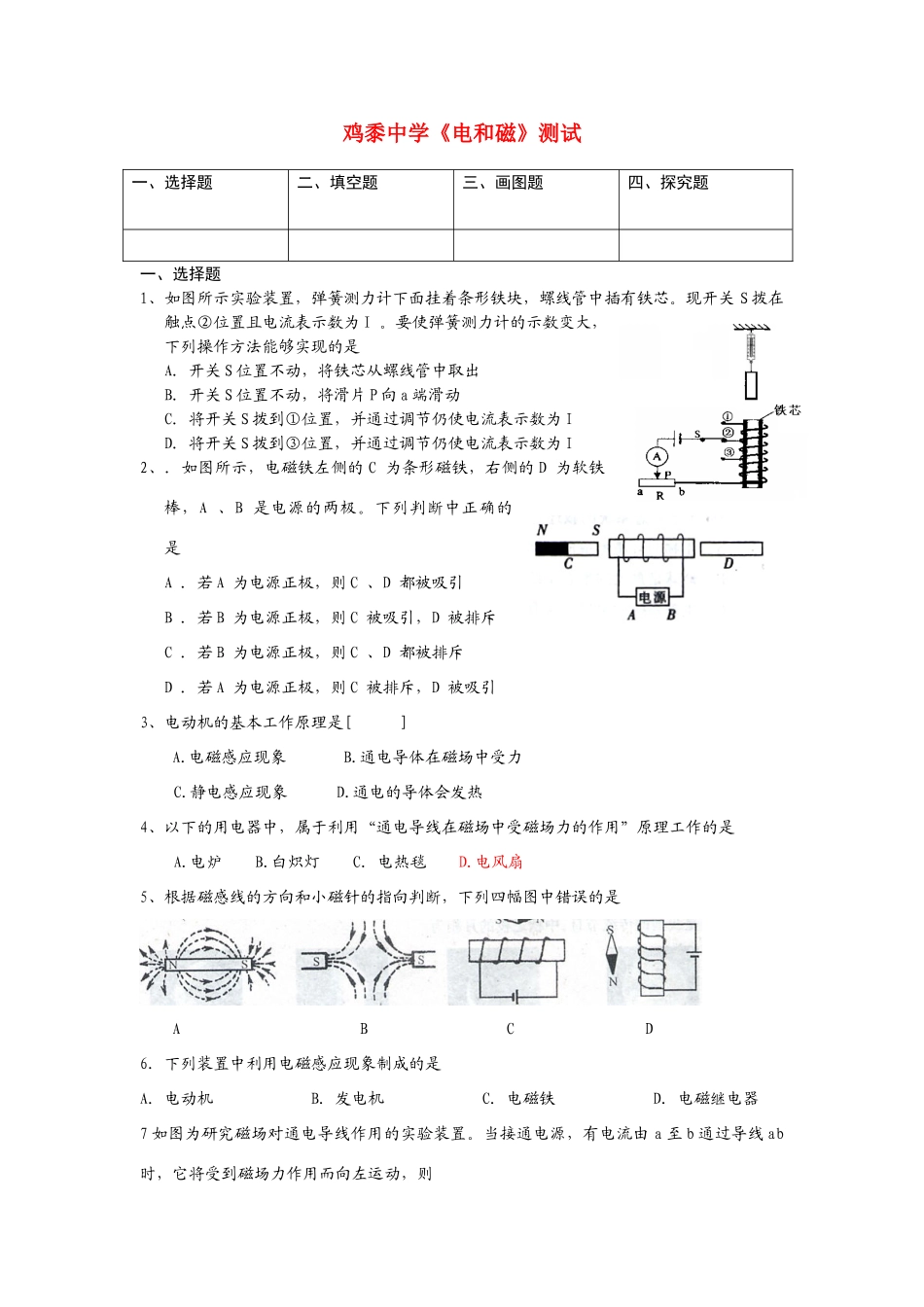

鸡黍中学《电和磁》测试一、选择题二、填空题三、画图题四、探究题一、选择题1、如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯。现开关S拨在触点②位置且电流表示数为I。要使弹簧测力计的示数变大，下列操作方法能够实现的是A．开关S位置不动，将铁芯从螺线管中取出B．开关S位置不动，将滑片P向a端滑动C．将开关S拨到①位置，并通过调节仍使电流表示数为ID．将开关S拨到③位置，并通过调节仍使电流表示数为I2、．如图所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极。下列判断中正确的是A．若A为电源正极，则C、D都被吸引B．若B为电源正极，则C被吸引，D被排斥C．若B为电源正极，则C、D都被排斥D．若A为电源正极，则C被排斥，D被吸引3、电动机的基本工作原理是[]A.电磁感应现象B.通电导体在磁场中受力C.静电感应现象D.通电的导体会发热4、以下的用电器中，属于利用“通电导线在磁场中受磁场力的作用”原理工作的是A.电炉B.白炽灯C．电热毯D.电风扇5、根据磁感线的方向和小磁针的指向判断，下列四幅图中错误的是ABCD6．下列装置中利用电磁感应现象制成的是A．电动机B．发电机C．电磁铁D．电磁继电器7如图为研究磁场对通电导线作用的实验装置。当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则A、当磁场方向改变时，导线ab将向右运动，机械能将转化为电能B、当电流方向改变时，导线ab将向右运动，电能转化为机械能C、当电流方向和磁场方向同时改变时，导线ab仍将向左运动D、当电流方向和磁场方向同时改变时，导线ab将向右运动8、下列装置中应用电磁感应现象工作的是A.发电机B.电磁继电器C.电热器D.直流电动机9、如右图所示，当闭合开关S，且将滑动变阻器滑片P向左移动时，图中的电磁铁A.a端是N极，磁性增强B.b端是N极，磁性增强C.a端是S极，磁性减弱D.b端是S极，磁性减弱10、法拉第发现电磁感应现象，是物理学史上的一个伟人发现，它使人类从蒸汽机时代步入了电气化时代．下列设备中，根据电磁感应原理制成的是A．电动机B.电磁铁C．发电机D．电水壶11、下列装置中，利用电磁感应现象制成的是A．发电机B．电动机C．电磁铁D．电话听筒12、．下列各图中小磁针的指向正确的是13、下列关于电磁现象的说法中，正确的是A．通电导体在磁场中的受力方向只与电流方向有关B．电动机是把电能转化为机械能的机器C．闭合电路的一部分导体在磁场中运动时，一定产生感应电流D．电磁铁的磁性强弱只与电流大小有关14．要改变通电导体在磁场中的受力方向，下列办法中可行的是A．改变通电导体中的电流方向B．增大通电导体中的电流C．减小通电导体两端的电压D．同时改变导体中的电流方向和磁场方向15．如图将闭合电路的一段导体放在磁场中．下列情况下能产生感应电流的是A．导体在磁场中静止B．导体静止，换强磁体C．导体在磁场中左右运动D．导体在磁场中上下运动16.如图所示，甲、乙、丙、丁是四幅实验装置图，对它们解释合理的是()A．甲实验说明导体在磁场中运动时，就一定产生电流；B．乙实验说明磁场能产生电流；C.丙实验说明同名磁极相吸，异名磁极相斥；D．丁实验说明电磁铁的磁性强弱与电流大小有关17、下列四幅图中，磁感线的方向、磁极名称标注正确的是18、两个外形完全相同的条形铁条a、b。如图甲，用手拿住b，a掉不下来；如图乙，用手拿住a，b会掉下来，这个现象说明A．a、b均是磁铁B．b是磁铁，a不是C．a是破铁，b不是D．a、b均不是磁铁二、填空题19．挂有铁球的弹簧测力计在电磁铁的上方，如右图所示。现将开关S闭合，则弹簧测力计的示数将_______（选填“变小”或“变大”）。20如图所示的是用来描绘某—磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b点的磁场_________(选填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向_________处(选填“P”或“Q”).21．在如图所示的电路中，电源电压保持6V不变，当开关S1断开，S2、S3闭合时，电流表的示数为1A；当开关S1闭合，S2、S3断开时，电流表的示数为0.25A，则R1的阻值为_______Ω．当开关S1闭合，S2，S3断开时，R2的电功率...
