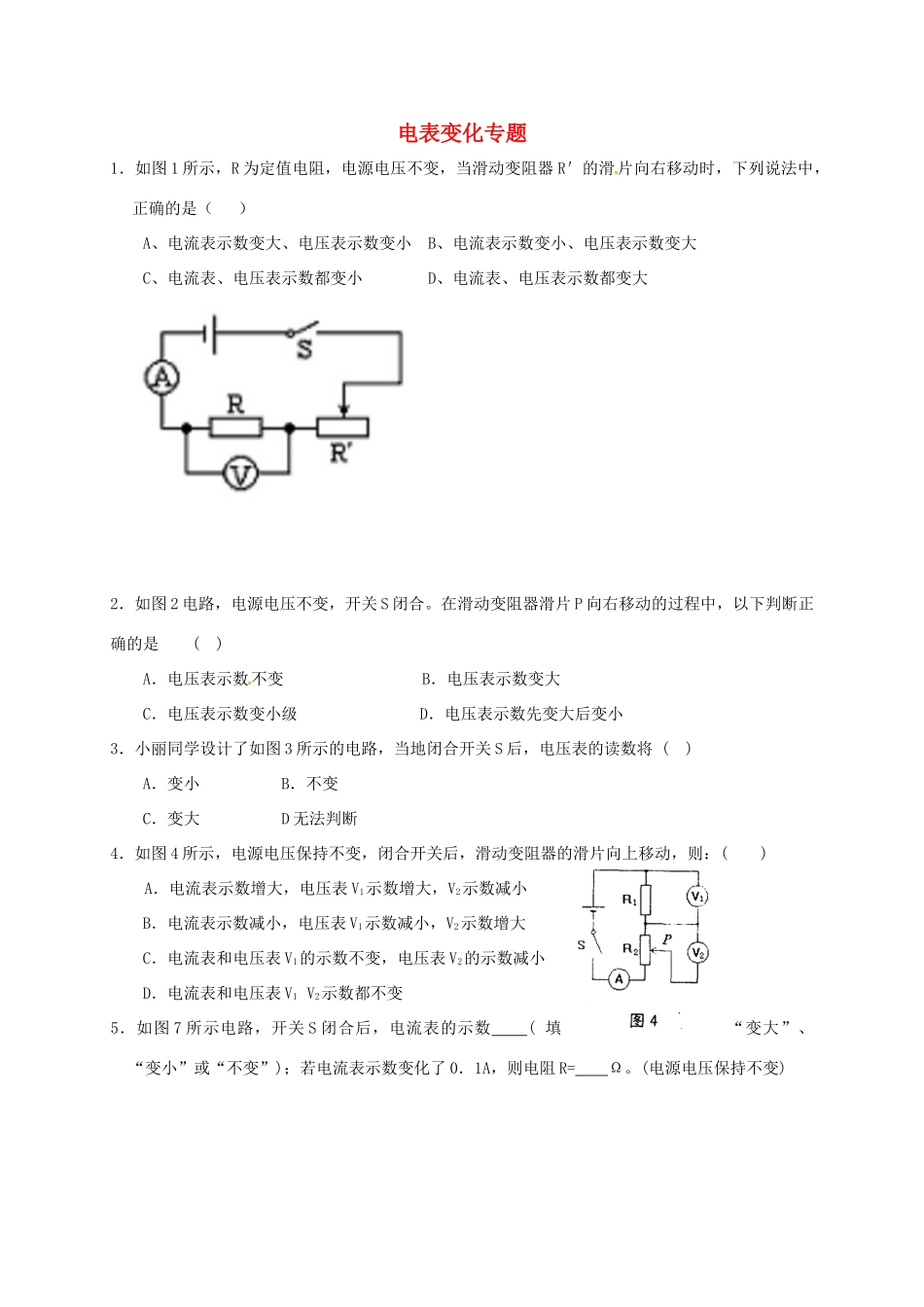

山东省聊城市中考物理 电表变化专题试卷_第1页
1/3

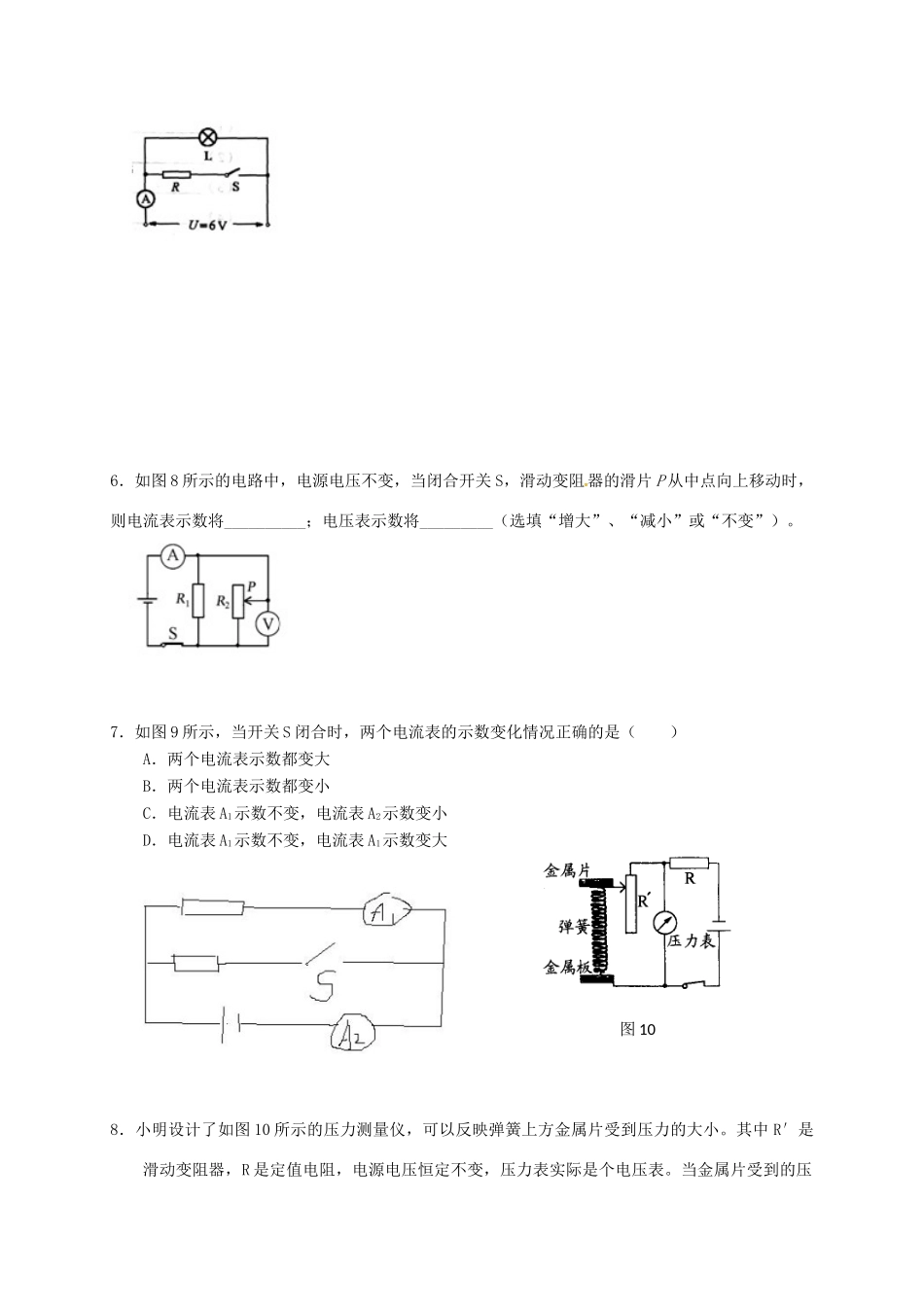

山东省聊城市中考物理 电表变化专题试卷_第2页
2/3

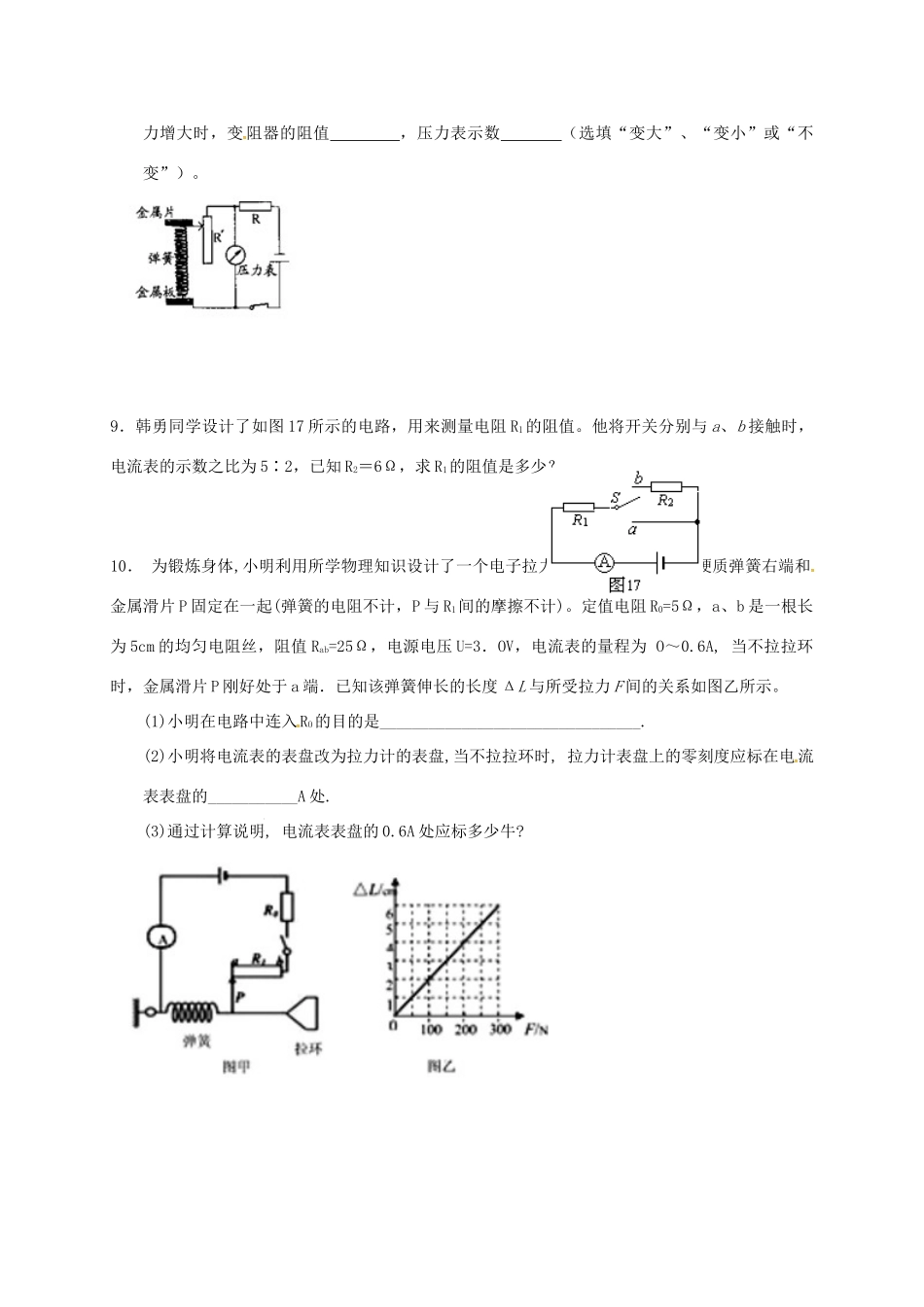

山东省聊城市中考物理 电表变化专题试卷_第3页
3/3
电表变化专题1.如图1所示,R为定值电阻,电源电压不变,当滑动变阻器R'的滑片向右移动时,下列说法中,正确的是()A、电流表示数变大、电压表示数变小B、电流表示数变小、电压表示数变大C、电流表、电压表示数都变小D、电流表、电压表示数都变大2.如图2电路,电源电压不变,开关S闭合。在滑动变阻器滑片P向右移动的过程中,以下判断正确的是()A.电压表示数不变B.电压表示数变大C.电压表示数变小级D.电压表示数先变大后变小3.小丽同学设计了如图3所示的电路,当地闭合开关S后,电压表的读数将()A.变小B.不变C.变大D无法判断4.如图4所示,电源电压保持不变,闭合开关后,滑动变阻器的滑片向上移动,则:()A.电流表示数增大,电压表V1示数增大,V2示数减小B.电流表示数减小,电压表V1示数减小,V2示数增大C.电流表和电压表V1的示数不变,电压表V2的示数减小D.电流表和电压表V1V2示数都不变5.如图7所示电路,开关S闭合后,电流表的示数(填“变大”、“变小”或“不变”);若电流表示数变化了0.1A,则电阻R=Ω。(电源电压保持不变)6.如图8所示的电路中,电源电压不变,当闭合开关S,滑动变阻器的滑片P从中点向上移动时,则电流表示数将__________;电压表示数将_________(选填“增大”、“减小”或“不变”)。7.如图9所示,当开关S闭合时,两个电流表的示数变化情况正确的是()A.两个电流表示数都变大B.两个电流表示数都变小C.电流表A1示数不变,电流表A2示数变小D.电流表A1示数不变,电流表A1示数变大8.小明设计了如图10所示的压力测量仪,可以反映弹簧上方金属片受到压力的大小。其中R′是滑动变阻器,R是定值电阻,电源电压恒定不变,压力表实际是个电压表。当金属片受到的压图10力增大时,变阻器的阻值,压力表示数(选填“变大”、“变小”或“不变”)。9.韩勇同学设计了如图17所示的电路,用来测量电阻R1的阻值。他将开关分别与a、b接触时,电流表的示数之比为5∶2,已知R2=6Ω,求R1的阻值是多少?10.为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,图甲是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计,P与R1间的摩擦不计)。定值电阻R0=5Ω,a、b是一根长为5cm的均匀电阻丝,阻值Rab=25Ω,电源电压U=3.OV,电流表的量程为O~0.6A,当不拉拉环时,金属滑片P刚好处于a端.已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。(1)小明在电路中连入RO的目的是________________________________.(2)小明将电流表的表盘改为拉力计的表盘,当不拉拉环时,拉力计表盘上的零刻度应标在电流表表盘的___________A处.(3)通过计算说明,电流表表盘的0.6A处应标多少牛?
