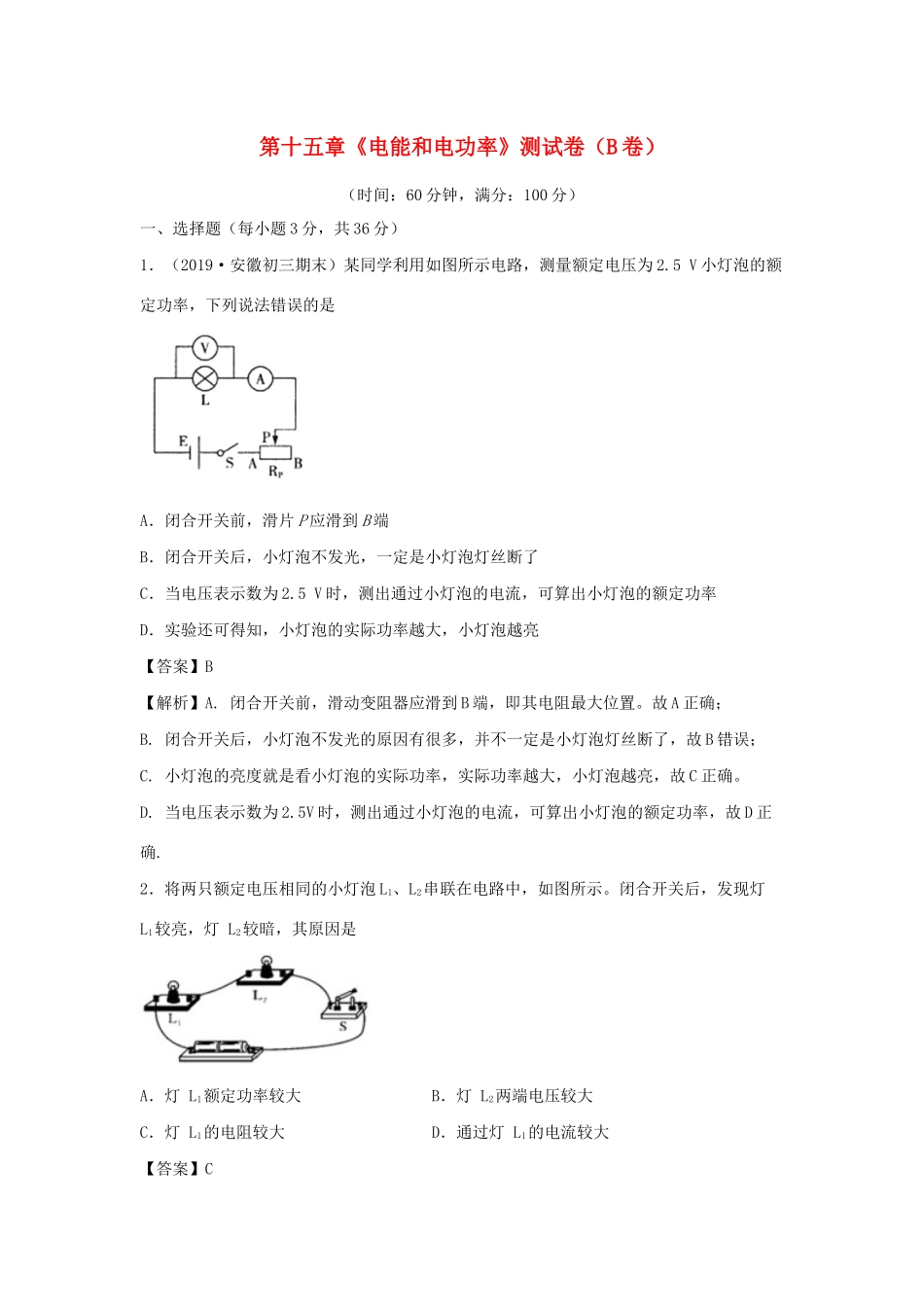

第十五章《电能和电功率》测试卷（B卷）（时间：60分钟，满分：100分）一、选择题（每小题3分，共36分）1．（2019·安徽初三期末）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮【答案】B【解析】A.闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置。故A正确；B.闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C.小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故C正确。D.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，故D正确.2．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2较暗，其原因是A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大【答案】C【解析】已知两灯串联，通过的电流相同，根据公式P=I2R可比较实际功率的大小．根据公式U=IR可比较灯泡两端电压的大小．灯L1较亮，灯L2较暗，说明灯L1的实际功率大于灯L2的实际功率，两灯通过的电流相同，根据公式P=I2R可知，电阻越大，实际功率越大，说明灯L1的电阻大于灯L2的电阻，故A、D错误，C正确，根据公式U=IR可知电流相同时，电阻越大，灯泡两端的电压越大，所以灯L1两端电压较大，故B错误．3．（2019·安徽初三期末）标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为:A．24Ω0.67WB．20Ω0.8WC．24Ω0.96WD．20Ω0.67W【答案】B【解析】分析图像可知：灯泡的电阻会随电压、电流的不同发生变化，因此解决此类问题只能从图像入手分析。三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，把这种规格的三只灯泡串联接在１２V的电源两端，每只灯泡两端的电压都为４V，从图像上可以看出，当电压是４Ｖ时，通过灯泡的士电流为0.２A，所以每只灯泡的实际电阻：4200.2UVRIA每只灯泡的实际功率：P=UI=４V×0.２A=0.8W．故选B．4．（2019·广东初三期末）如图所示的电路中，电源电压保持不变，R是定值电阻，当开关闭合时，标有“6V2W”的小灯泡L恰好正常发光：若保持定值电阻R不变，将L换成另一只标有“9V3W”的小灯泡，闭合开关后，小灯泡工作时实际电压和消耗的实际功率说法正确的是A．大于6V，小于3WB．等于9V，等于3WC．大于6V，等于3WD．小于6V，小于2W【答案】A【解析】“6V2W的小灯泡电阻：R1＝（6V）22W＝18Ω；“9V3W”的小灯泡电阻：R2＝（9V）23W＝27Ω，则“9V3W”的灯泡电阻比“6V2W”的灯泡电阻大；当开关闭合时，标有“6V2W”的小灯泡L恰好正常发光，由P＝UI可得，原来电路中的电流：I＝2W6V＝13A，而“9V3W”的小灯泡的额定电流：I2＝3W9V＝13A，因为第二个灯泡的电阻比第一个灯泡的电阻大，所以第二个灯泡与R串联后的总电阻比第一个灯泡与R串联后的总电阻大，则此时电路中的电流比前一次的电流小，现在电路中的电流应小于13A（小于第2个灯泡的额定电流），所以第2个灯泡不能正常发光，其电压低于9V；原来“6V2W”的小灯泡L恰好正常发光，其电压为6V；更换灯泡后电路中的电流减小，由U＝IR可知，定值电阻R两端的电压减小，则第二个灯泡两端的电压比第一个灯泡两端的电压大，即第二个灯泡的实际电压应大于6V；由此可知，换成的第二个灯泡两端的电压在6V～9V之间，小于其额定电压9V，所以其实际功率小于额定功率3W。故选：A。5．（2019·广东初三期末）在测定小灯泡电功率实验时，实验室提供的小灯泡额定电压为6V，额定功率估计在7W～12W之间，小佳按要求正确连接好电路后，调节变阻器到某处时两电表示数如图所示，则下列有关分析正确的是A．此时小灯泡的功率为7.5WB．在5V时小灯泡功率为1.5WC．小灯泡的额定功率为7.5WD．小灯泡的额定电流为1.5A【答案】A...
