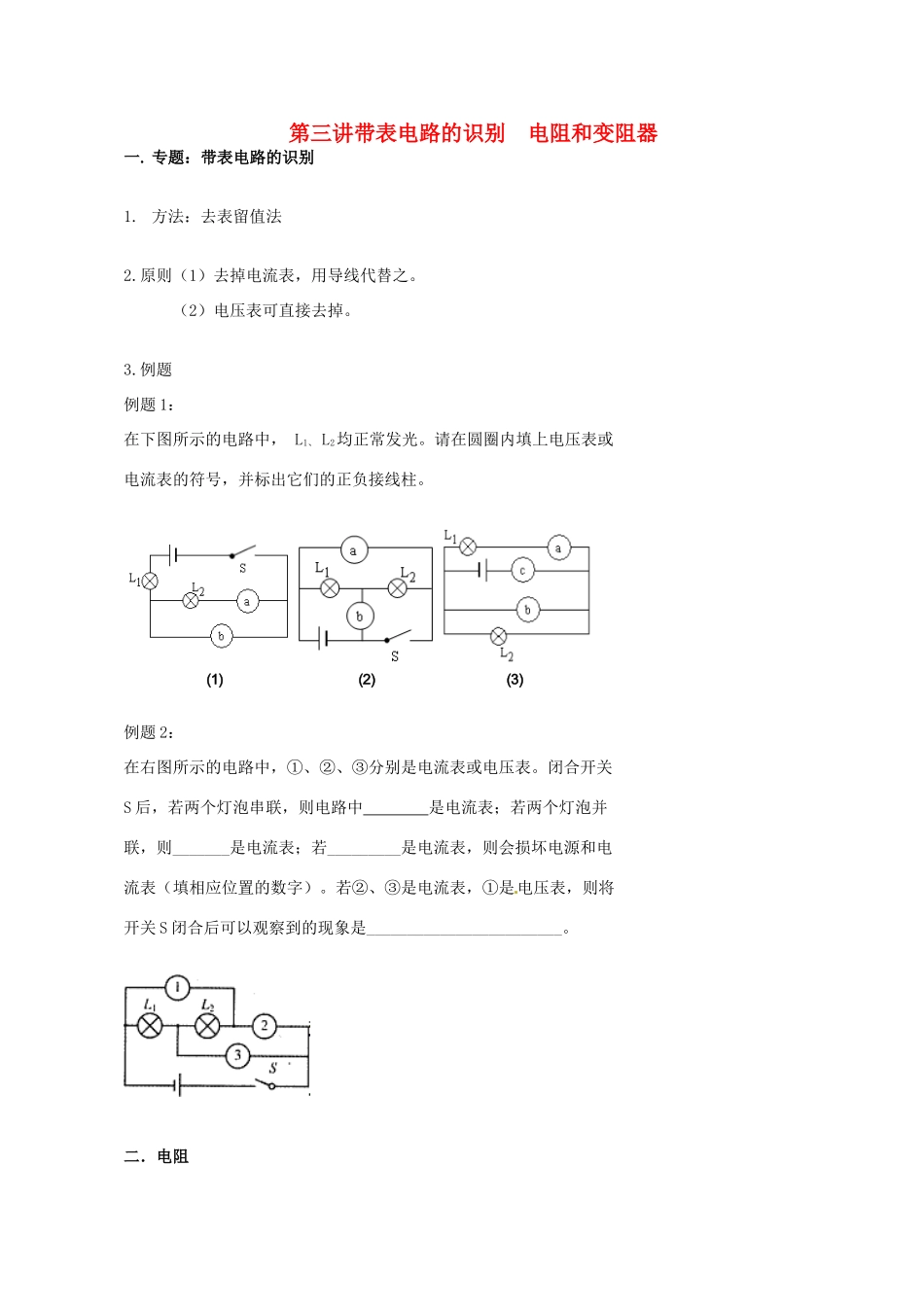

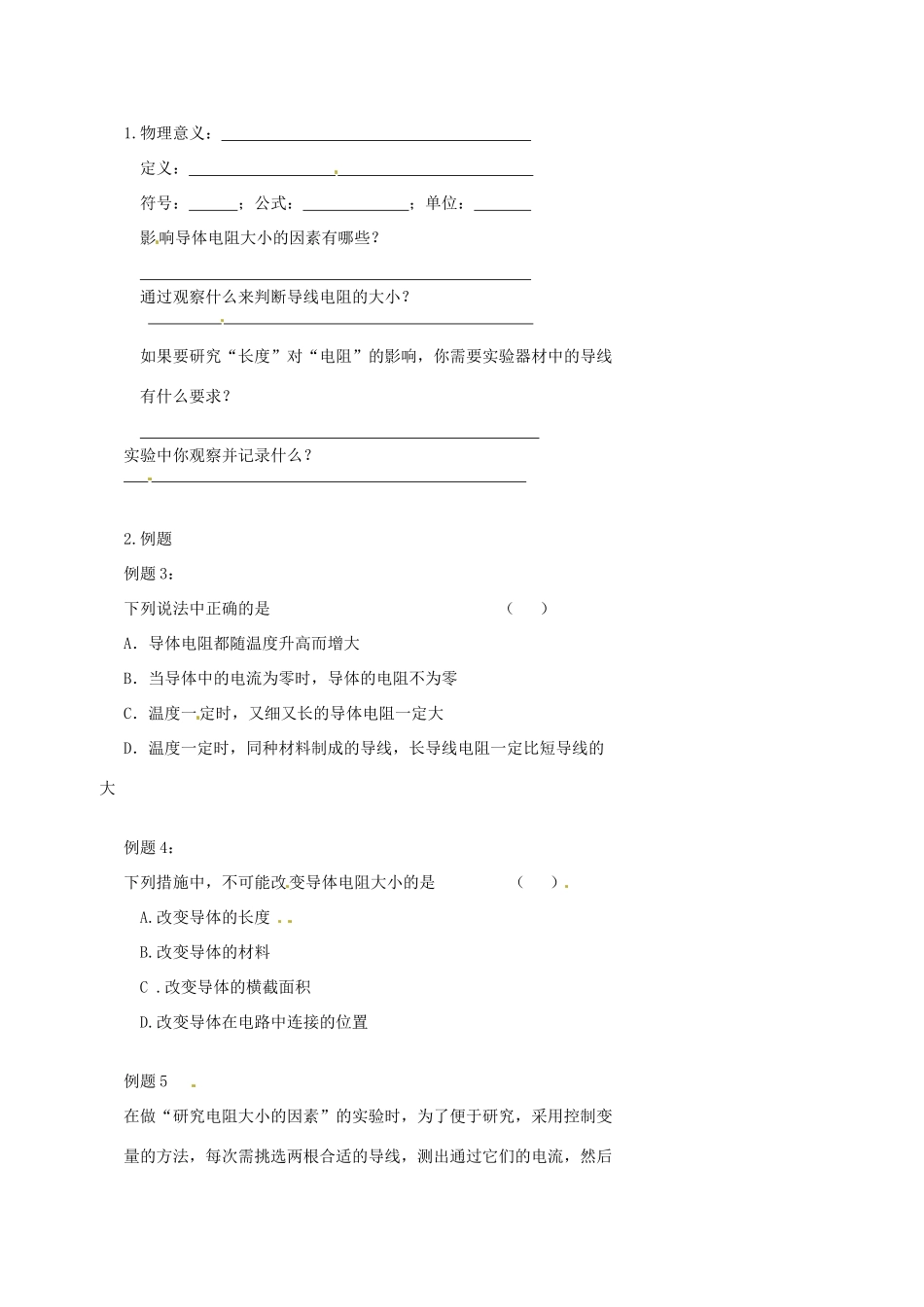

第三讲带表电路的识别电阻和变阻器一.专题：带表电路的识别1.方法：去表留值法2.原则（1）去掉电流表，用导线代替之。（2）电压表可直接去掉。3.例题例题1：在下图所示的电路中，L1、L2均正常发光。请在圆圈内填上电压表或电流表的符号，并标出它们的正负接线柱。(1)(2)(3)例题2：在右图所示的电路中，①、②、③分别是电流表或电压表。闭合开关S后，若两个灯泡串联，则电路中是电流表；若两个灯泡并联，则_______是电流表；若_________是电流表，则会损坏电源和电流表（填相应位置的数字）。若②、③是电流表，①是电压表，则将开关S闭合后可以观察到的现象是________________________。二．电阻1.物理意义：定义：符号：；公式：；单位：影响导体电阻大小的因素有哪些？通过观察什么来判断导线电阻的大小？如果要研究“长度”对“电阻”的影响，你需要实验器材中的导线有什么要求？实验中你观察并记录什么？2.例题例题3：下列说法中正确的是（）A．导体电阻都随温度升高而增大B．当导体中的电流为零时，导体的电阻不为零C．温度一定时，又细又长的导体电阻一定大D．温度一定时，同种材料制成的导线，长导线电阻一定比短导线的大例题4：下列措施中，不可能改变导体电阻大小的是（）A.改变导体的长度B.改变导体的材料C.改变导体的横截面积D.改变导体在电路中连接的位置例题5在做“研究电阻大小的因素”的实验时，为了便于研究，采用控制变量的方法，每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。（1）为了研究电阻与导体材料的关系，应选用的两根导线是；（2）为了研究电阻与导体长度的关系，应选用导线C和导线；（3）为了研究电阻与的关系，应选用导线A和导线D。三．滑动变阻器1.原理：2.接法：3.例题例题6：如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的点(选填符号A、B或D)用导线连接起来。例题7：如图示，电阻箱的示数是______Ω
