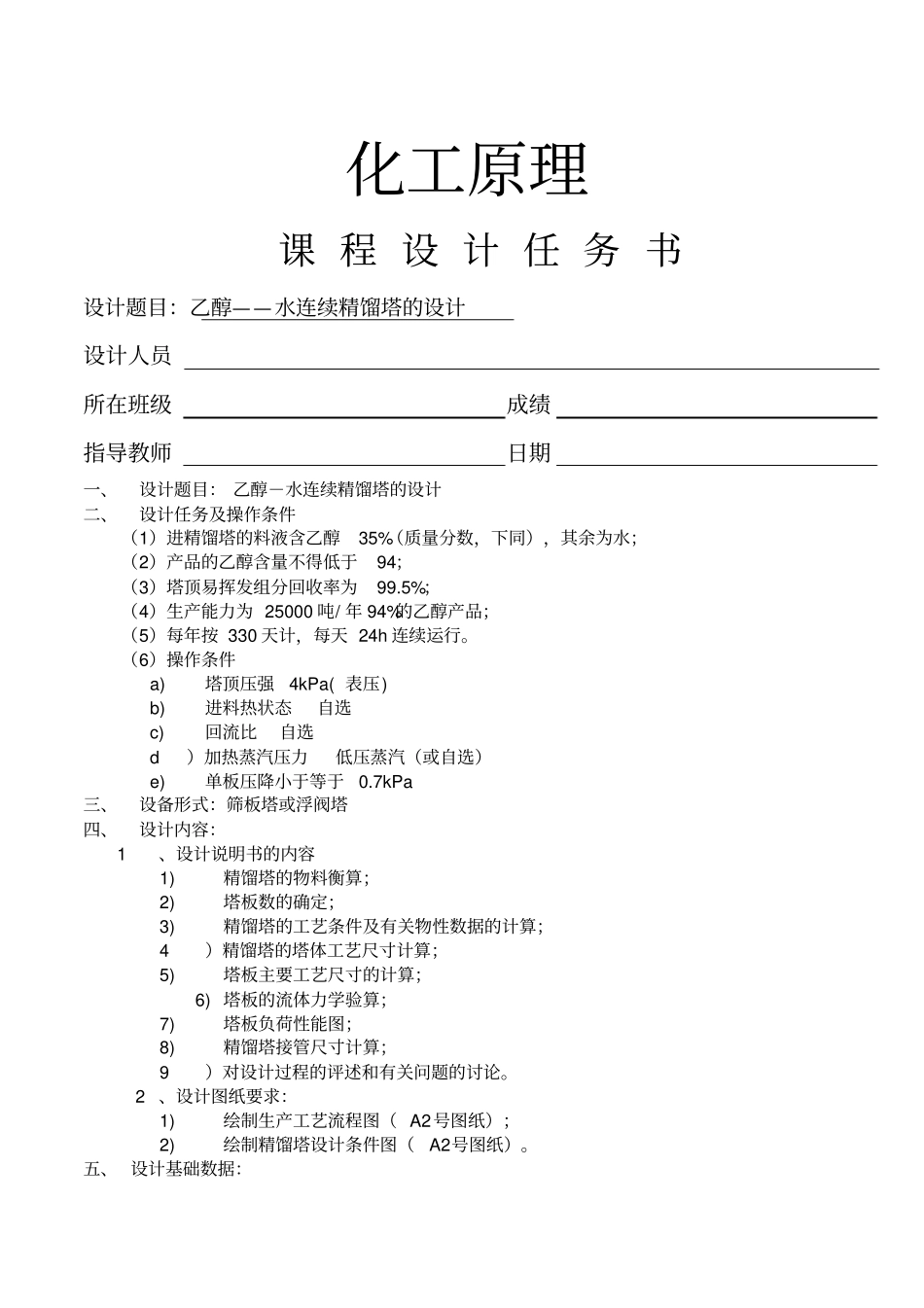

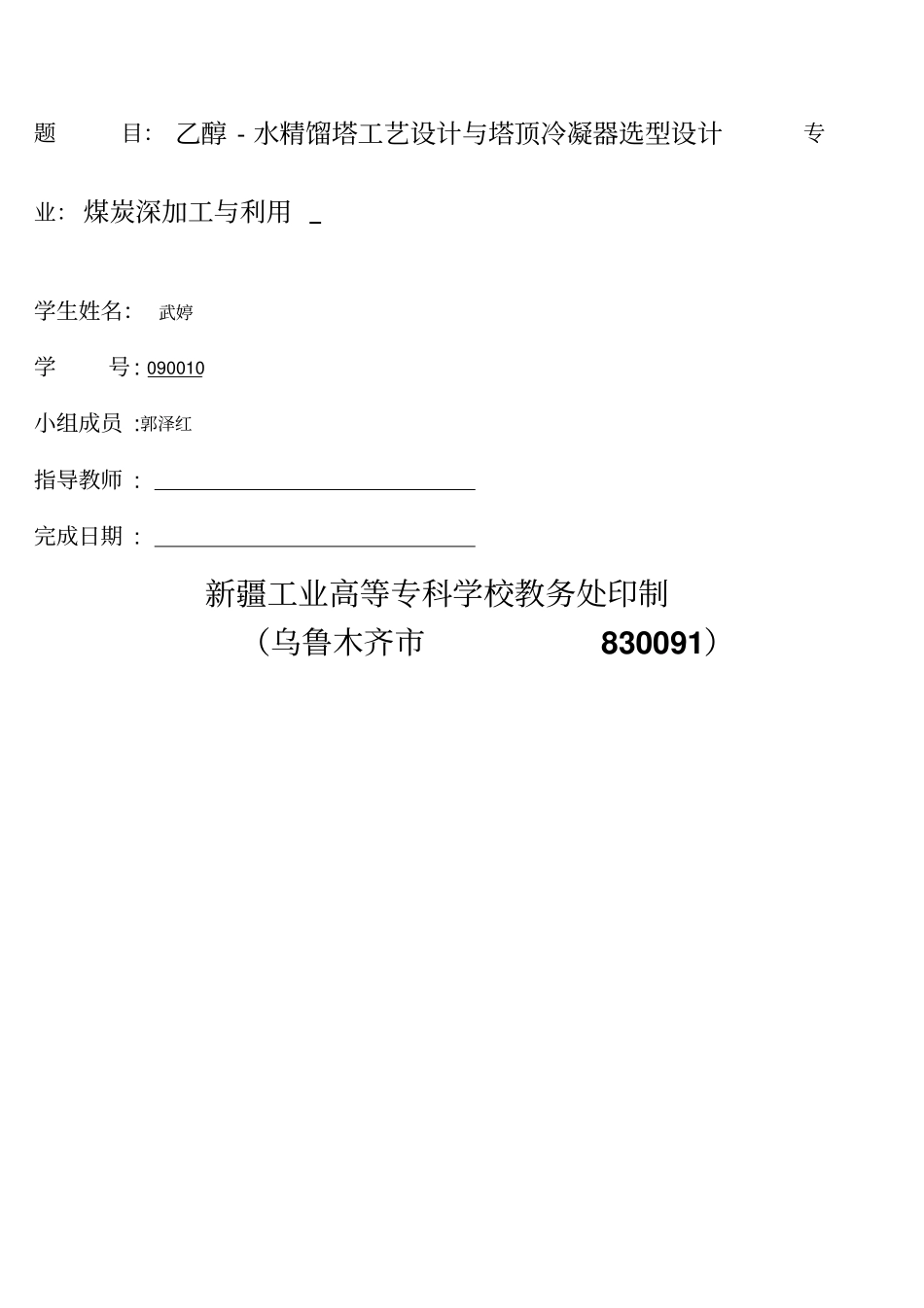

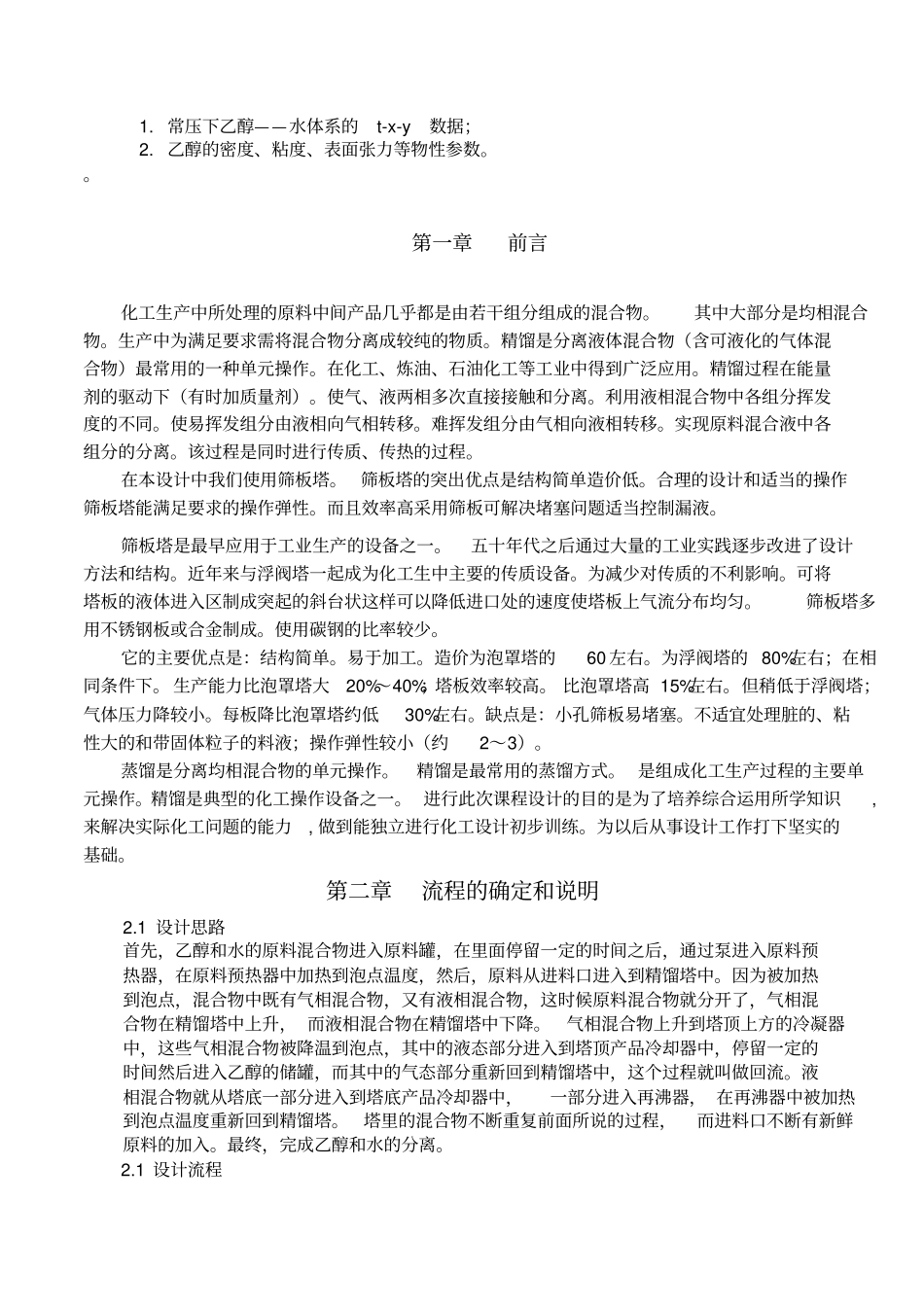

题目：乙醇-水精馏塔工艺设计与塔顶冷凝器选型设计专业：煤炭深加工与利用学生姓名：武婷学号:090010小组成员:郭泽红指导教师:完成日期:新疆工业高等专科学校教务处印制（乌鲁木齐市830091）化工原理课程设计任务书设计题目：乙醇——水连续精馏塔的设计设计人员所在班级成绩指导教师日期一、设计题目：乙醇－水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35%（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于94；（3）塔顶易挥发组分回收率为99.5%；（4）生产能力为25000吨/年94%的乙醇产品；（5）每年按330天计，每天24h连续运行。（6）操作条件a)塔顶压强4kPa(表压)b)进料热状态自选c)回流比自选d）加热蒸汽压力低压蒸汽（或自选）e)单板压降小于等于0.7kPa三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1)精馏塔的物料衡算；2)塔板数的确定；3)精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5)塔板主要工艺尺寸的计算；6)塔板的流体力学验算；7)塔板负荷性能图；8)精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论。2、设计图纸要求：1)绘制生产工艺流程图（A2号图纸）；2)绘制精馏塔设计条件图（A2号图纸）。五、设计基础数据：1.常压下乙醇——水体系的t-x-y数据；2.乙醇的密度、粘度、表面张力等物性参数。。第一章前言化工生产中所处理的原料中间产品几乎都是由若干组分组成的混合物。其中大部分是均相混合物。生产中为满足要求需将混合物分离成较纯的物质。精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作。在化工、炼油、石油化工等工业中得到广泛应用。精馏过程在能量剂的驱动下（有时加质量剂）。使气、液两相多次直接接触和分离。利用液相混合物中各组分挥发度的不同。使易挥发组分由液相向气相转移。难挥发组分由气相向液相转移。实现原料混合液中各组分的分离。该过程是同时进行传质、传热的过程。在本设计中我们使用筛板塔。筛板塔的突出优点是结构简单造价低。合理的设计和适当的操作筛板塔能满足要求的操作弹性。而且效率高采用筛板可解决堵塞问题适当控制漏液。筛板塔是最早应用于工业生产的设备之一。五十年代之后通过大量的工业实践逐步改进了设计方法和结构。近年来与浮阀塔一起成为化工生中主要的传质设备。为减少对传质的不利影响。可将塔板的液体进入区制成突起的斜台状这样可以降低进口处的速度使塔板上气流分布均匀。筛板塔多用不锈钢板或合金制成。使用碳钢的比率较少。它的主要优点是：结构简单。易于加工。造价为泡罩塔的60左右。为浮阀塔的80%左右；在相同条件下。生产能力比泡罩塔大20%～40%；塔板效率较高。比泡罩塔高15%左右。但稍低于浮阀塔；气体压力降较小。每板降比泡罩塔约低30%左右。缺点是：小孔筛板易堵塞。不适宜处理脏的、粘性大的和带固体粒子的料液；操作弹性较小（约2～3）。蒸馏是分离均相混合物的单元操作。精馏是最常用的蒸馏方式。是组成化工生产过程的主要单元操作。精馏是典型的化工操作设备之一。进行此次课程设计的目的是为了培养综合运用所学知识,来解决实际化工问题的能力,做到能独立进行化工设计初步训练。为以后从事设计工作打下坚实的基础。第二章流程的确定和说明2.1设计思路首先，乙醇和水的原料混合物进入原料罐，在里面停留一定的时间之后，通过泵进入原料预热器，在原料预热器中加热到泡点温度，然后，原料从进料口进入到精馏塔中。因为被加热到泡点，混合物中既有气相混合物，又有液相混合物，这时候原料混合物就分开了，气相混合物在精馏塔中上升，而液相混合物在精馏塔中下降。气相混合物上升到塔顶上方的冷凝器中，这些气相混合物被降温到泡点，其中的液态部分进入到塔顶产品冷却器中，停留一定的时间然后进入乙醇的储罐，而其中的气态部分重新回到精馏塔中，这个过程就叫做回流。液相混合物就从塔底一部分进入到塔底产品冷却器中，一部分进入再沸器，在再沸器中被加热到泡点温度重新回到精馏塔。塔里的混合物不断重复前面所说的过程，而进料口不断有新鲜原料的加入。最终，完成乙醇和水的分离。2.1...
