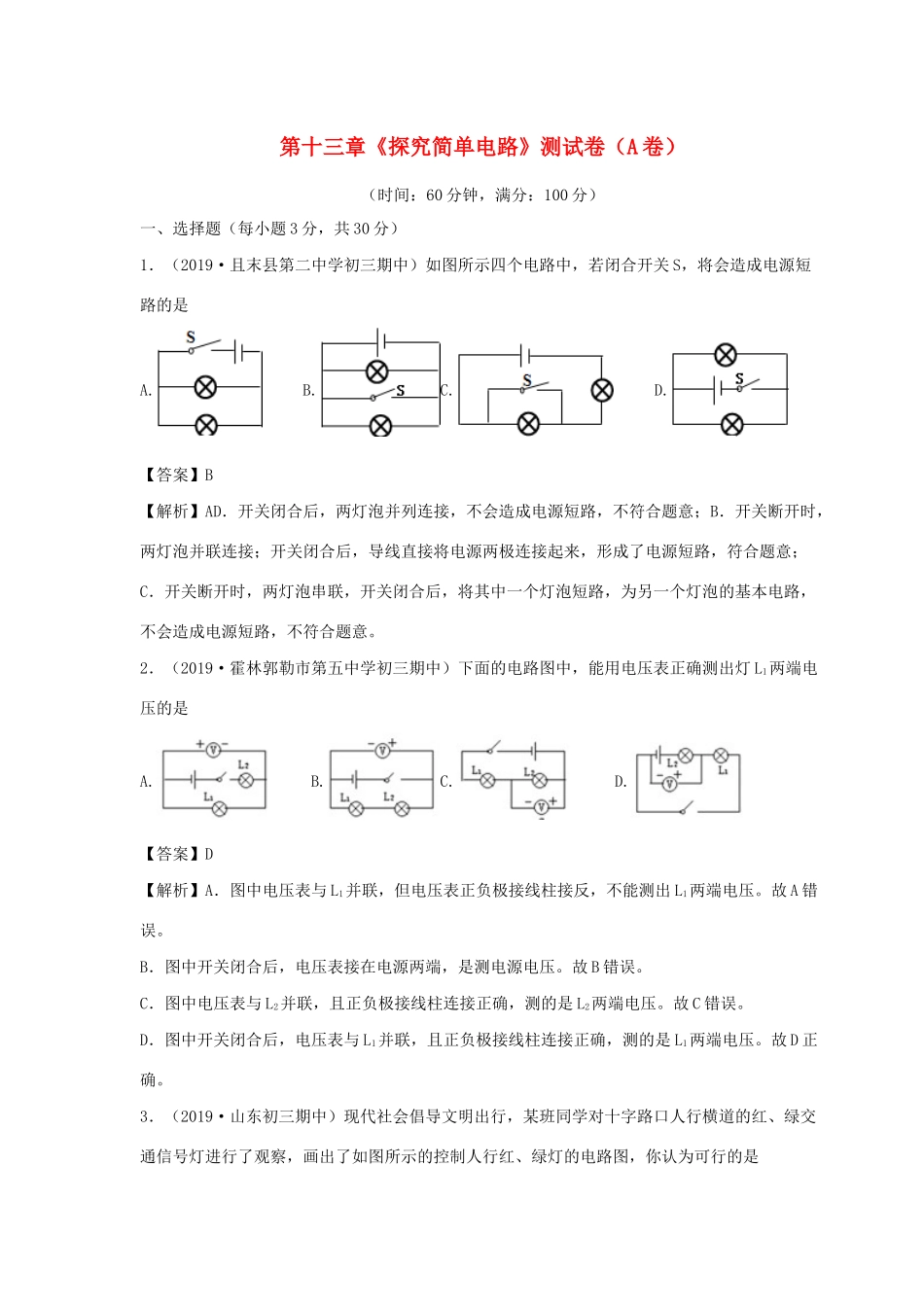

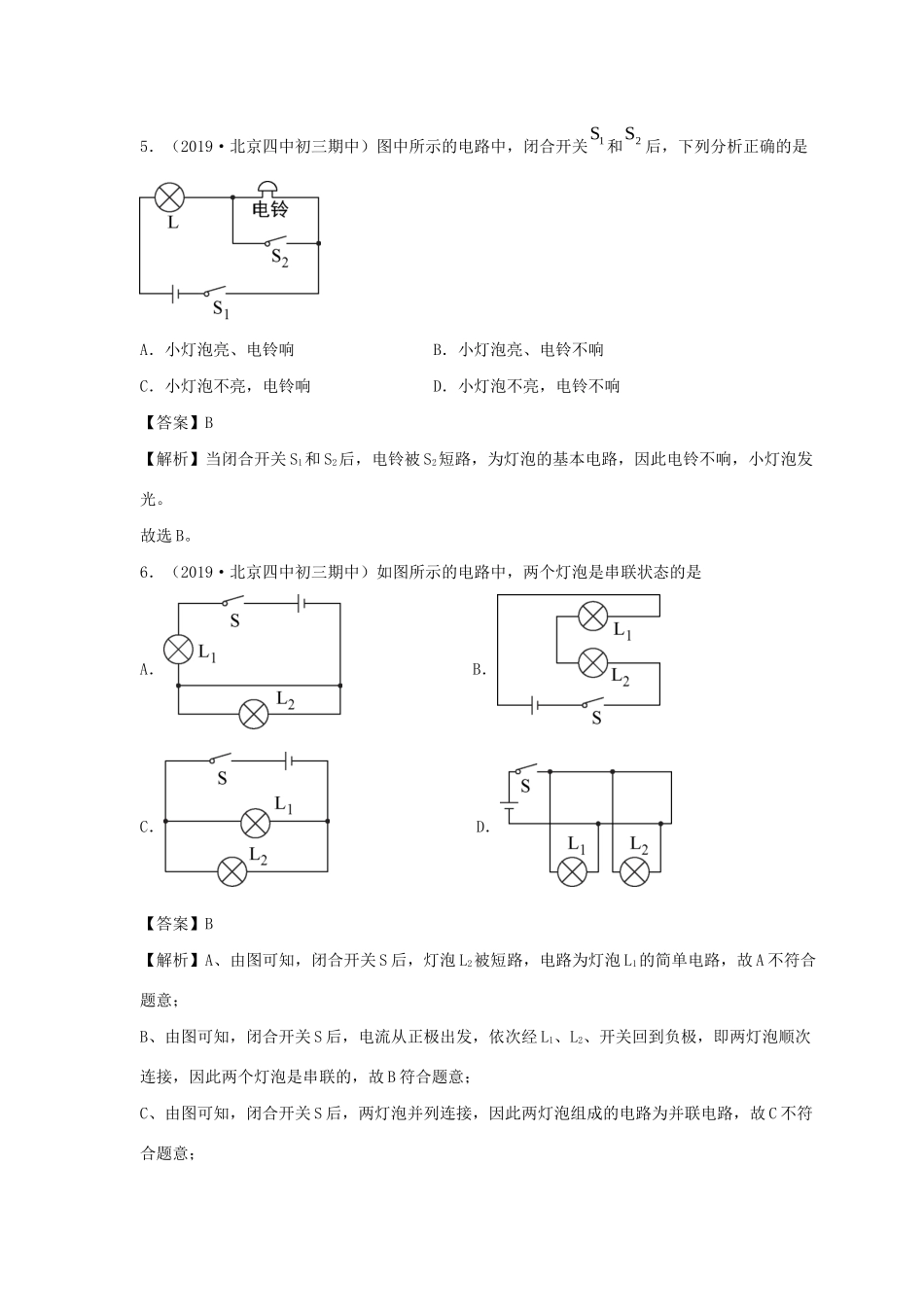

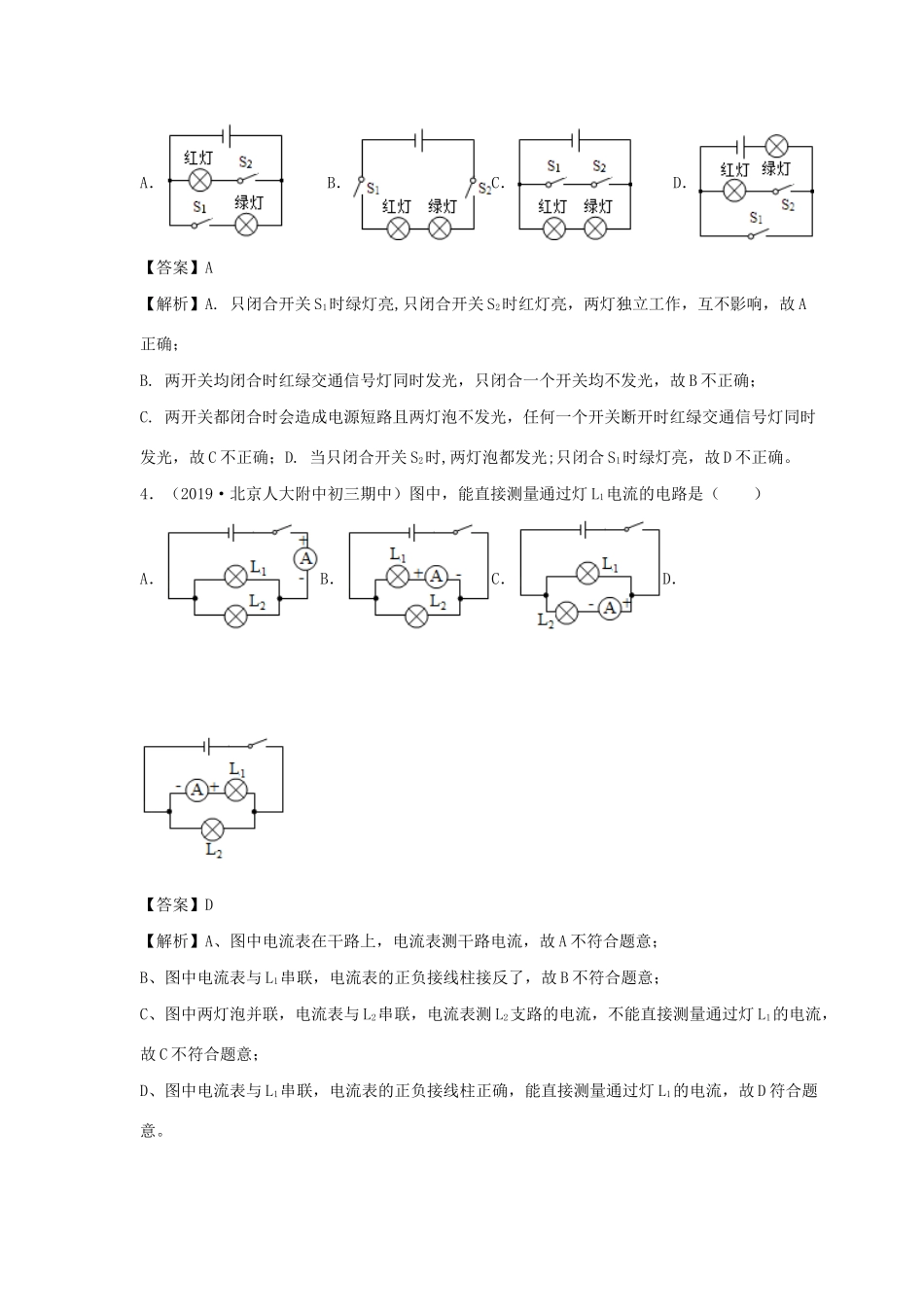

第十三章《探究简单电路》测试卷（A卷）（时间：60分钟，满分：100分）一、选择题（每小题3分，共30分）1．（2019·且末县第二中学初三期中）如图所示四个电路中，若闭合开关S，将会造成电源短路的是A.B.C.D.【答案】B【解析】AD．开关闭合后，两灯泡并列连接，不会造成电源短路，不符合题意；B．开关断开时，两灯泡并联连接；开关闭合后，导线直接将电源两极连接起来，形成了电源短路，符合题意；C．开关断开时，两灯泡串联，开关闭合后，将其中一个灯泡短路，为另一个灯泡的基本电路，不会造成电源短路，不符合题意。2．（2019·霍林郭勒市第五中学初三期中）下面的电路图中，能用电压表正确测出灯L1两端电压的是A.B.C.D.【答案】D【解析】A．图中电压表与L1并联，但电压表正负极接线柱接反，不能测出L1两端电压。故A错误。B．图中开关闭合后，电压表接在电源两端，是测电源电压。故B错误。C．图中电压表与L2并联，且正负极接线柱连接正确，测的是L2两端电压。故C错误。D．图中开关闭合后，电压表与L1并联，且正负极接线柱连接正确，测的是L1两端电压。故D正确。3．（2019·山东初三期中）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是A．B．C．D．【答案】A【解析】A.只闭合开关S1时绿灯亮,只闭合开关S2时红灯亮，两灯独立工作，互不影响，故A正确；B.两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故B不正确；C.两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D.当只闭合开关S2时,两灯泡都发光;只闭合S1时绿灯亮，故D不正确。4．（2019·北京人大附中初三期中）图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．【答案】D【解析】A、图中电流表在干路上，电流表测干路电流，故A不符合题意；B、图中电流表与L1串联，电流表的正负接线柱接反了，故B不符合题意；C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。5．（2019·北京四中初三期中）图中所示的电路中，闭合开关1S和2S后，下列分析正确的是A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮，电铃响D．小灯泡不亮，电铃不响【答案】B【解析】当闭合开关S1和S2后，电铃被S2短路，为灯泡的基本电路，因此电铃不响，小灯泡发光。故选B。6．（2019·北京四中初三期中）如图所示的电路中，两个灯泡是串联状态的是A．B．C．D．【答案】B【解析】A、由图可知，闭合开关S后，灯泡L2被短路，电路为灯泡L1的简单电路，故A不符合题意；B、由图可知，闭合开关S后，电流从正极出发，依次经L1、L2、开关回到负极，即两灯泡顺次连接，因此两个灯泡是串联的，故B符合题意；C、由图可知，闭合开关S后，两灯泡并列连接，因此两灯泡组成的电路为并联电路，故C不符合题意；D、由图可知，闭合开关S后，电流从正极出发经导线回到负极，不经用电器，造成电源短路，故D不符合题意。7．（2019·北京人大附中朝阳学校初三期中）如图所示，开关闭合后，电流表1A、2A、3A的读数分别为1I、2I、3I，则各表的读数关系为A．123IIIB．123IIIC．123IIID．无法判断【答案】B【解析】A3测通过L3的电流,A2测通过L2、L3的电流,故一定有I2>I3；A1测通过三个灯泡的电流,故一定有：I1>I2；故有I1>I2>I3.8．（2019·北京人大附中朝阳学校初三期中）在图所示的电路中，闭合开关S，三盏灯属于并联的电路是A．B．C．D．【答案】C【解析】A.L1、L2并联后与L3串联；为混联电路，不符合题意。B.L1、L3并联后与L2串联；为混联电路，不符合题意。C.三盏灯并列连接，为并联；符合题意。D.三盏灯依次连接，为串联；不符合题意；故选C.9．（2019·丹东市第三十三中学初三期中）如图所示，若电源电压是3V，电压表的示数是1.8V，则L2两端的电压是A.4.8VB.1.8VC.3VD.1.2V【答案】D【解析】由电路图知道，灯泡L1和L2是串联，电压表测...
