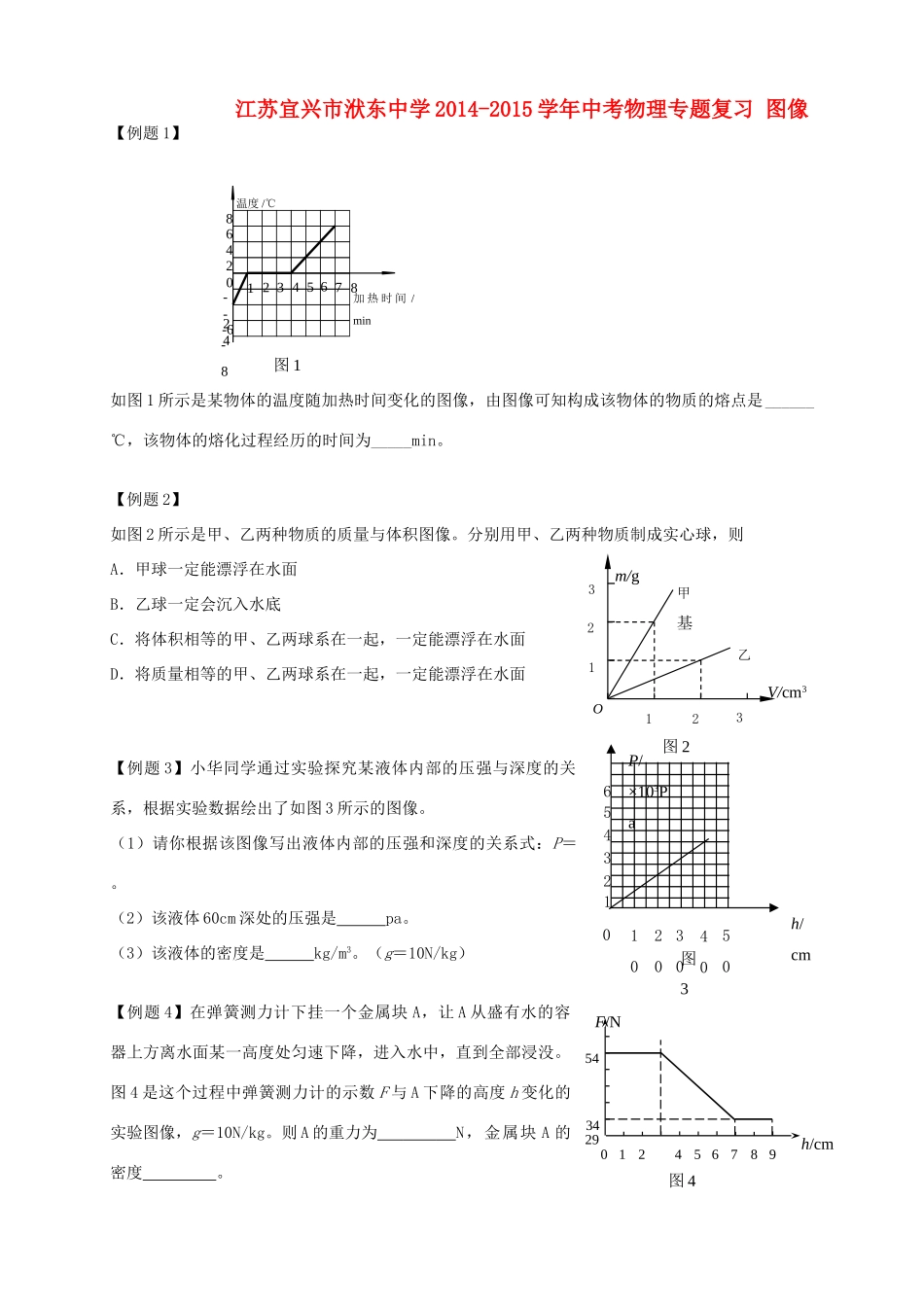

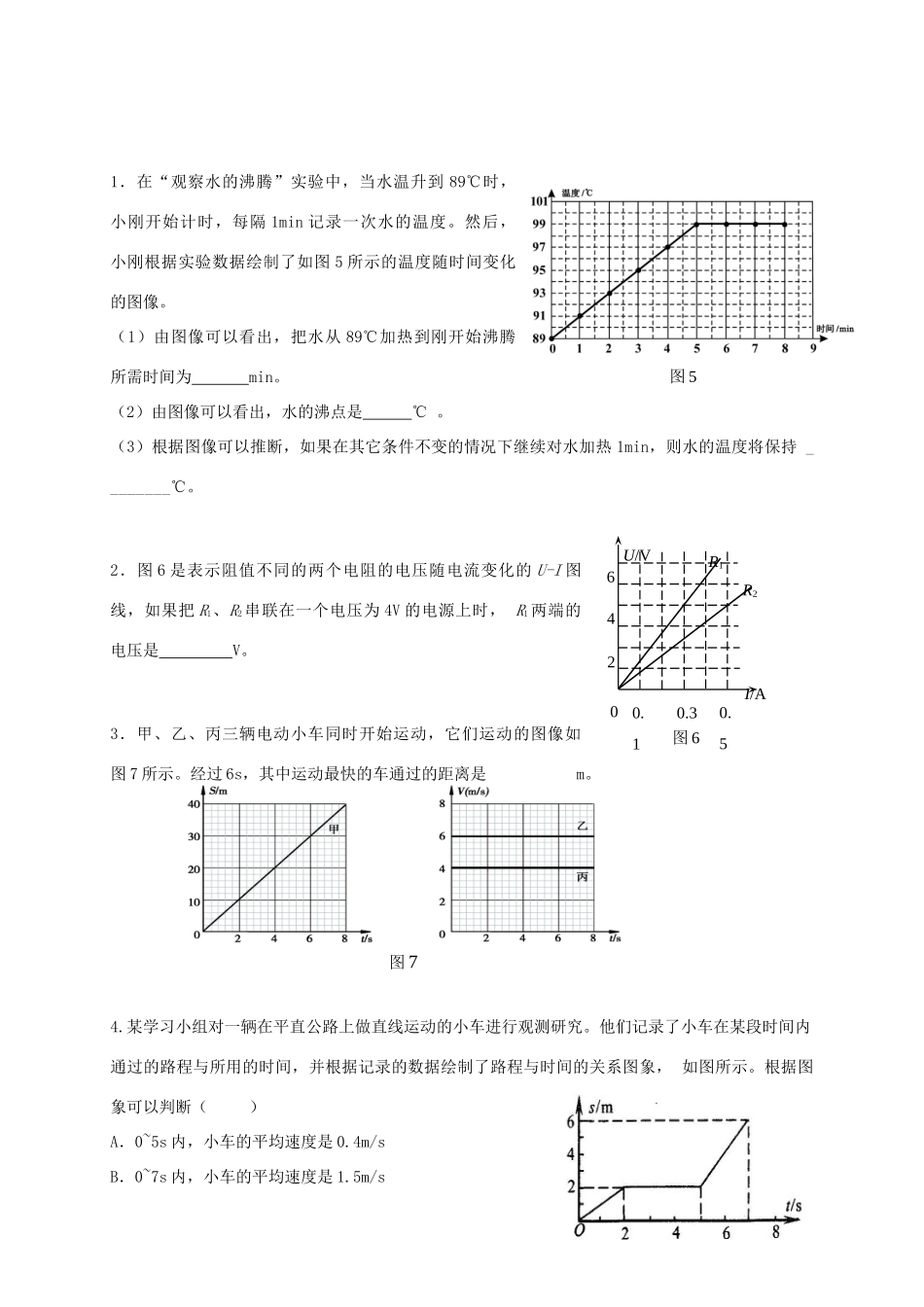

江苏宜兴市洑东中学2014-2015学年中考物理专题复习图像【例题1】如图1所示是某物体的温度随加热时间变化的图像，由图像可知构成该物体的物质的熔点是______℃，该物体的熔化过程经历的时间为_____min。【例题2】如图2所示是甲、乙两种物质的质量与体积图像。分别用甲、乙两种物质制成实心球，则A．甲球一定能漂浮在水面B．乙球一定会沉入水底C．将体积相等的甲、乙两球系在一起，一定能漂浮在水面D．将质量相等的甲、乙两球系在一起，一定能漂浮在水面【例题3】小华同学通过实验探究某液体内部的压强与深度的关系，根据实验数据绘出了如图3所示的图像。（1）请你根据该图像写出液体内部的压强和深度的关系式：P＝。（2）该液体60cm深处的压强是pa。（3）该液体的密度是kg/m3。（g＝10N/kg）【例题4】在弹簧测力计下挂一个金属块A，让A从盛有水的容器上方离水面某一高度处匀速下降，进入水中，直到全部浸没。图4是这个过程中弹簧测力计的示数F与A下降的高度h变化的实验图像，g＝10N/kg。则A的重力为N，金属块A的密度。12345678-8-4-202468温度/℃加热时间/min-6图11024567893454h/cmF/N29图4V/cm3甲基m/g1乙23O312图2P/×103Pah/cm61543210504020300图31．在“观察水的沸腾”实验中，当水温升到89℃时，小刚开始计时，每隔1min记录一次水的温度。然后，小刚根据实验数据绘制了如图5所示的温度随时间变化的图像。（1）由图像可以看出，把水从89℃加热到刚开始沸腾所需时间为min。（2）由图像可以看出，水的沸点是℃。（3）根据图像可以推断，如果在其它条件不变的情况下继续对水加热1min，则水的温度将保持________℃。2．图6是表示阻值不同的两个电阻的电压随电流变化的U-I图线，如果把R1、R2串联在一个电压为4V的电源上时，R1两端的电压是V。3．甲、乙、丙三辆电动小车同时开始运动，它们运动的图像如图7所示。经过6s，其中运动最快的车通过的距离是m。4.某学习小组对一辆在平直公路上做直线运动的小车进行观测研究。他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图所示。根据图象可以判断（）A．0~5s内，小车的平均速度是0.4m/sB．0~7s内，小车的平均速度是1.5m/s图5I/AU/V24600.10.30.5R1R2图6图7C．2s~5s内，小车在运动2mD．5s~7s内，小车运动的平均速度是1m/s5．定值电阻R消耗的电功率P随通过R的电流I变化的图像如图8所示。请根据图像判断：当通过R的电流I为0.3A时，电阻R消耗的电功率P为。6．小玲将圆柱体悬挂在弹簧测力计的挂钩上，手提弹簧测力计使圆柱体逐渐的浸入水中。在实验中她记录了圆柱体浸入水中不同体积时，测力计的示数T和圆柱体受到的浮力F浮，并根据记录的数据描绘了如图9所示的图像。（1）拉力T与浮力F浮的关系式是。（2）当浮力是4.2N时，拉力T是N。7．如图所示电路电源两端电压不变，R1是电阻箱，R2是定值电阻。当开关S闭合后，逐步改变电阻箱接入电路的电阻值，根据记录到的电压表与电流表的示数，绘制的图像如图所示。由此可知A．电源两端电压为10VB．定值电阻R2的电阻值为20C．电路消耗电功率的最大值为7.2WD．电阻箱R1接入电路的最大电阻值为1008．在图11甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线图11U/VI/A0246246810乙甲R1V1V2AR2R0图8P/WI/A00.10.20.30.40.50.65101520253035甲0T/NF浮/N1234567246810121416图9图10分别画在图11乙所示的坐标系中。根据以上条件可知电阻R0的阻值为_______Ω。9．李明同学做“比较两种材料保温性能的实验”，根据实验测得的数据，绘制了下面表示“水温与时间关系”的图象（图6），实验过程中室温保持不变。请你根据图象回答。（1）①和②哪种材料保温性能好？答：___________________；（2）当时室温大约是多少？答：____________________。10．在某一温度下，两个电路元件A和B中的电流与两端电压的关系如图所示。（1）由图可知，元件__________中的电流与它两端电压之间的关系遵循欧姆定律。（2）将A和B并联后接在电压为2.0V的电源两端，求元件A的电功率及...
