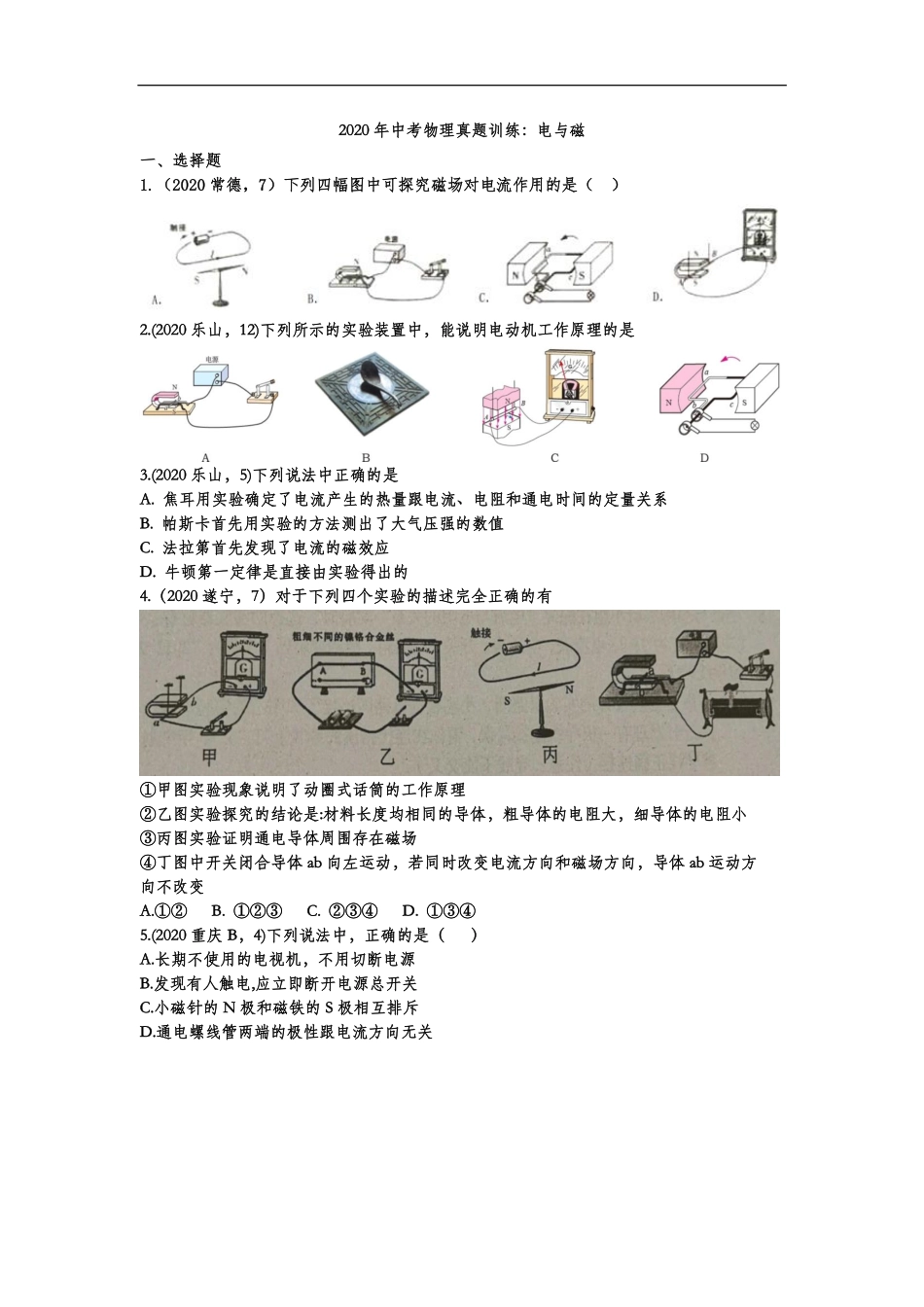

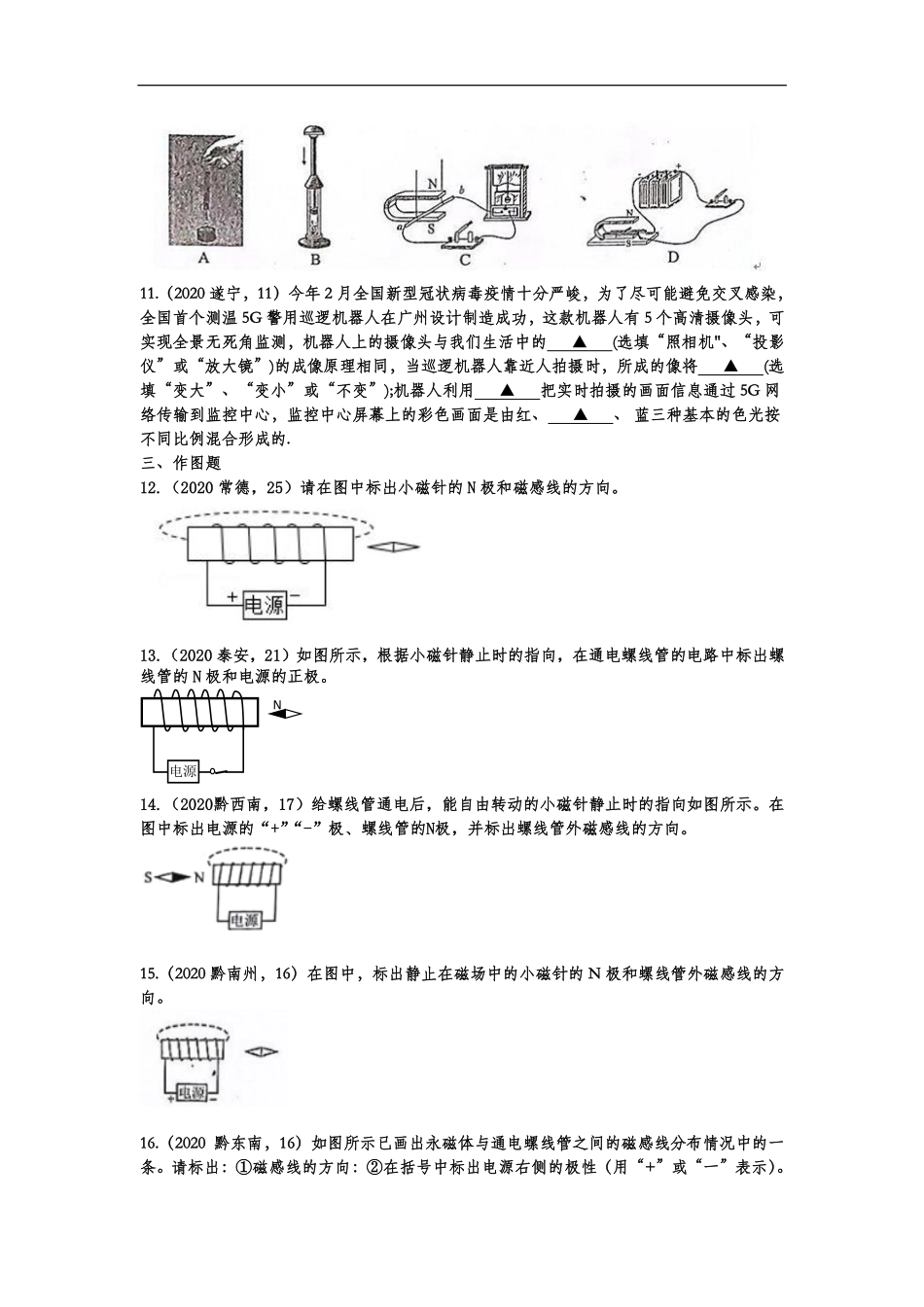

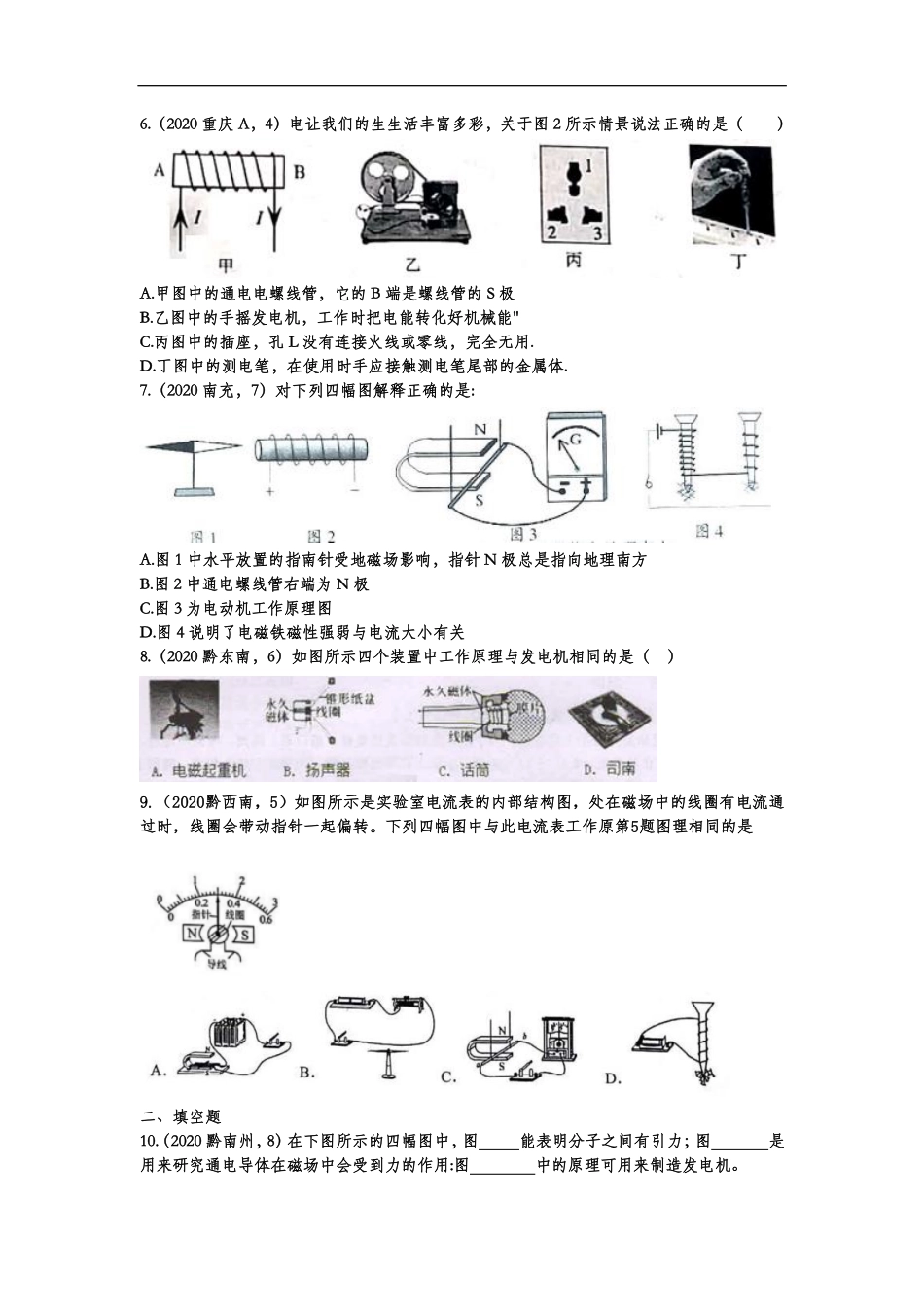

2020年中考物理真题训练：电与磁一、选择题1.（2020常德，7）下列四幅图中可探究磁场对电流作用的是（）2.(2020乐山，12)下列所示的实验装置中，能说明电动机工作原理的是3.(2020乐山，5)下列说法中正确的是A.焦耳用实验确定了电流产生的热量跟电流、电阻和通电时间的定量关系B.帕斯卡首先用实验的方法测出了大气压强的数值C.法拉第首先发现了电流的磁效应D.牛顿第一定律是直接由实验得出的4.（2020遂宁，7）对于下列四个实验的描述完全正确的有①甲图实验现象说明了动圈式话筒的工作原理②乙图实验探究的结论是:材料长度均相同的导体，粗导体的电阻大，细导体的电阻小③丙图实验证明通电导体周围存在磁场④丁图中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变A.①②B.①②③C.②③④D.①③④5.(2020重庆B，4)下列说法中，正确的是（）A.长期不使用的电视机，不用切断电源B.发现有人触电,应立即断开电源总开关C.小磁针的N极和磁铁的S极相互排斥D.通电螺线管两端的极性跟电流方向无关6.（2020重庆A，4）电让我们的生生活丰富多彩，关于图2所示情景说法正确的是（）A.甲图中的通电电螺线管，它的B端是螺线管的S极B.乙图中的手摇发电机，工作时把电能转化好机械能"C.丙图中的插座，孔L没有连接火线或零线，完全无用.D.丁图中的测电笔，在使用时手应接触测电笔尾部的金属体.7.（2020南充，7）对下列四幅图解释正确的是:A.图1中水平放置的指南针受地磁场影响，指针N极总是指向地理南方B.图2中通电螺线管右端为N极C.图3为电动机工作原理图D.图4说明了电磁铁磁性强弱与电流大小有关8.（2020黔东南，6）如图所示四个装置中工作原理与发电机相同的是（）9.（2020黔西南，5）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与此电流表工作原第5题图理相同的是二、填空题10.（2020黔南州，8）在下图所示的四幅图中，图能表明分子之间有引力；图是用来研究通电导体在磁场中会受到力的作用:图中的原理可用来制造发电机。11.（2020遂宁，11）今年2月全国新型冠状病毒疫情十分严峻，为了尽可能避免交叉感染，全国首个测温5G警用巡逻机器人在广州设计制造成功，这款机器人有5个高清摄像头，可实现全景无死角监测，机器人上的摄像头与我们生活中的▲(选填“照相机"、“投影仪”或“放大镜”)的成像原理相同，当巡逻机器人靠近人拍摄时，所成的像将▲(选填“变大”、“变小”或“不变”);机器人利用▲把实时拍摄的画面信息通过5G网络传输到监控中心，监控中心屏幕上的彩色画面是由红、▲、蓝三种基本的色光按不同比例混合形成的.三、作图题12.（2020常德，25）请在图中标出小磁针的N极和磁感线的方向。13.（2020泰安，21）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。14.（2020黔西南，17）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。15.（2020黔南州，16）在图中，标出静止在磁场中的小磁针的N极和螺线管外磁感线的方向。16.（2020黔东南，16）如图所示已画出永磁体与通电螺线管之间的磁感线分布情况中的一条。请标出：①磁感线的方向：②在括号中标出电源右侧的极性（用“+”或“一”表示）。N电源四、计算题17.（2020黔西南，22）下图是一款可以设定不同出水温度的电热饮水器原理示意图，R是加热电阻丝，阻值为44Ω，R是热敏电阻，其阻值与温度的关系式为Rt=5+0.5t（式中Rt单位是Ω，t的单位是℃），R0是设定温度的变阻器。控制电路中，电源电压为3V。当电磁维电器线圈中的电流小于等于10mA时，衔铁片会弹起，触点分离，热水器停止加热．[c=4.2×103J/（kg·℃）]（1）如果将水只加热到80℃，闭合开关，则滑动变阻器的阻值要调到多大？（电磁铁线圈电阻忽略不计）（2）容器内装有700mL、初温为20℃的水，将其加热到100℃，用时4min，则该饮水器正常工作时加热效率是多少?18.（2020遂宁，15）小聪给同学们表演了一个非常有趣的魔术，将装有水的玻璃杯放在木质暗盒上，...
