人教版电压电阻中考复习课件VIP专享VIP免费

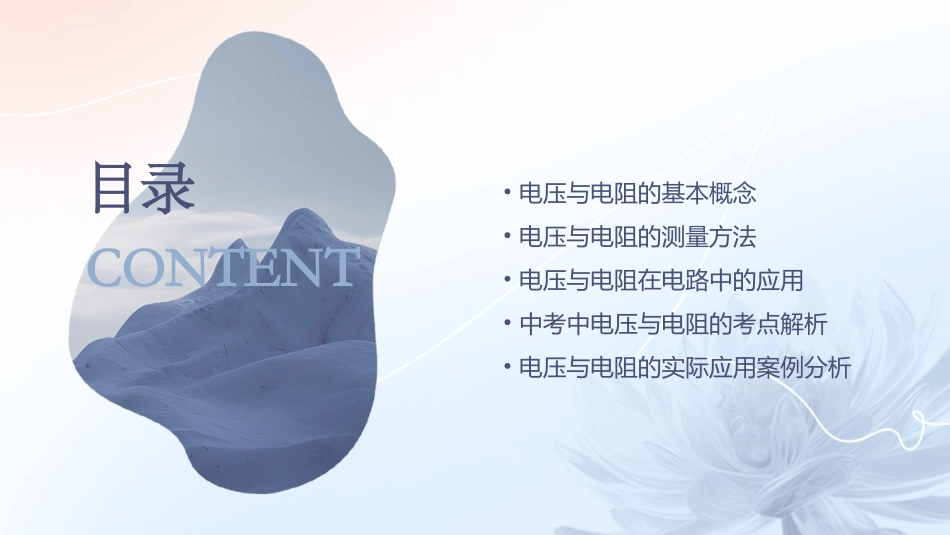

人教版电压电阻中考复习课件•电压与电阻的基本概念•电压与电阻的测量方法•电压与电阻在电路中的应用•中考中电压与电阻的考点解析•电压与电阻的实际应用案例分析目录CONTENT电压与电阻的基本概念01总结词理解电压的基本概念及其性质是学习电路知识的基础。详细描述电压是电场中电势差的表现，是电路中电荷移动的驱动力。电压使电路中的正电荷从高电势向低电势移动，形成电流。电压的大小和方向决定了电流的状态。电压的定义与性质总结词电阻是导体对电流的阻碍作用，是电路中的重要元件。详细描述电阻是导体的一种性质，表示导体对电流的阻碍作用。电阻越大，对电流的阻碍作用越强，反之亦然。电阻的大小与导体的长度、横截面积、材料等因素有关。电阻的定义与性质欧姆定律是电路分析中的基本定律，是解决电路问题的关键。总结词欧姆定律表明，在纯电阻电路中，电压与电流成正比，电阻保持恒定。这意味着可以通过测量电压和电流来计算电阻，反之亦然。欧姆定律的应用范围很广，包括电源、电阻器、电灯泡等电路元件的分析。详细描述欧姆定律的理解与应用电压与电阻的测量方法02通过电压表直接测量电路中两点之间的电压。直接测量法分压器法惠斯登电桥法利用电阻分压原理，将待测电压分压后通过电压表测量。利用电桥平衡原理，通过比较已知电压和未知电压来测量未知电压。030201电压的测量方法利用欧姆定律，通过测量电阻两端的电压和电流来计算电阻值。欧姆表法利用电桥平衡原理，比较已知电阻和未知电阻来测量未知电阻。电桥法通过测量电阻两端电压和电流，利用欧姆定律计算电阻值。伏安法电阻的测量方法测量误差的分析与减小误差来源测量仪器误差、人为误差、环境误差等。误差分析对每种误差来源进行分析，确定其对测量结果的影响程度。减小误差的方法采用高精度测量仪器、提高测量技术、多次测量求平均值等。电压与电阻在电路中的应用03串联电路中，各电阻两端的电压与其阻值成正比，总电压等于各电阻两端的电压之和。串联电路中，总电阻等于各电阻阻值之和，总电流等于各电阻电流之和。串联电路中，电压分配规律是各电阻两端的电压与其阻值成正比，即U1:U2=R1:R2。串联电路中的电压与电阻关系并联电路中，总电阻的倒数等于各支路电阻的倒数之和，即1/R=1/R1+1/R2+…+1/Rn。并联电路中，电流分配规律是各支路电流与其电阻成反比，即I1:I2=R2:R1。并联电路中，各支路两端的电压相等，等于总电压。并联电路中的电压与电阻关系通过将电路中的节点编号并标出节点间的电压和电流，从而简化电路分析的方法。节点法将复杂的电路划分为若干个网孔，然后对每个网孔进行独立分析，从而找出整个电路的电流和电压的方法。网孔法在复杂电路中，将多个电源分别作用在电路中的各个元件上，然后求出各个元件的电流和电压的方法。叠加定理复杂电路的分析方法中考中电压与电阻的考点解析04010204中考中电压与电阻的常见考点电压、电阻的概念及单位换算欧姆定律的理解与应用串并联电路中电压、电流、电阻的关系滑动变阻器的原理及使用03利用欧姆定律进行计算掌握串并联电路的特点，判断电路连接方式结合电路图进行分析，理解电流、电压、电阻之间的关系掌握滑动变阻器的使用方法，理解其在电路中的作用01020304中考中电压与电阻的解题技巧混淆电压与电流的概念，导致解题思路错误判断电路连接方式时出现错误，导致解题思路偏离正确方向忽视欧姆定律中的单位换算，导致计算结果错误对滑动变阻器的使用原理理解不透彻，无法正确分析其在电路中的作用中考中电压与电阻的易错点解析电压与电阻的实际应用案例分析05生活实例展示电压与电阻的物理特性总结词通过生活中的常见例子，如电灯、插座、充电器等，解释电压和电阻在电路中的作用，以及它们如何影响电流和电功率。详细描述生活中的电压与电阻应用电子设备工作原理中的电压与电阻总结词介绍电子设备（如手机、电脑、电视等）中电压和电阻的应用，解释它们在设备正常工作中的作用，以及如何影响设备的性能。详细描述电子设备中的电压与电阻应用物理实验中的电压与电阻应用总结词物理实验中电压与电阻的测量和操作详细描述通过一些典型的物理实验，...
