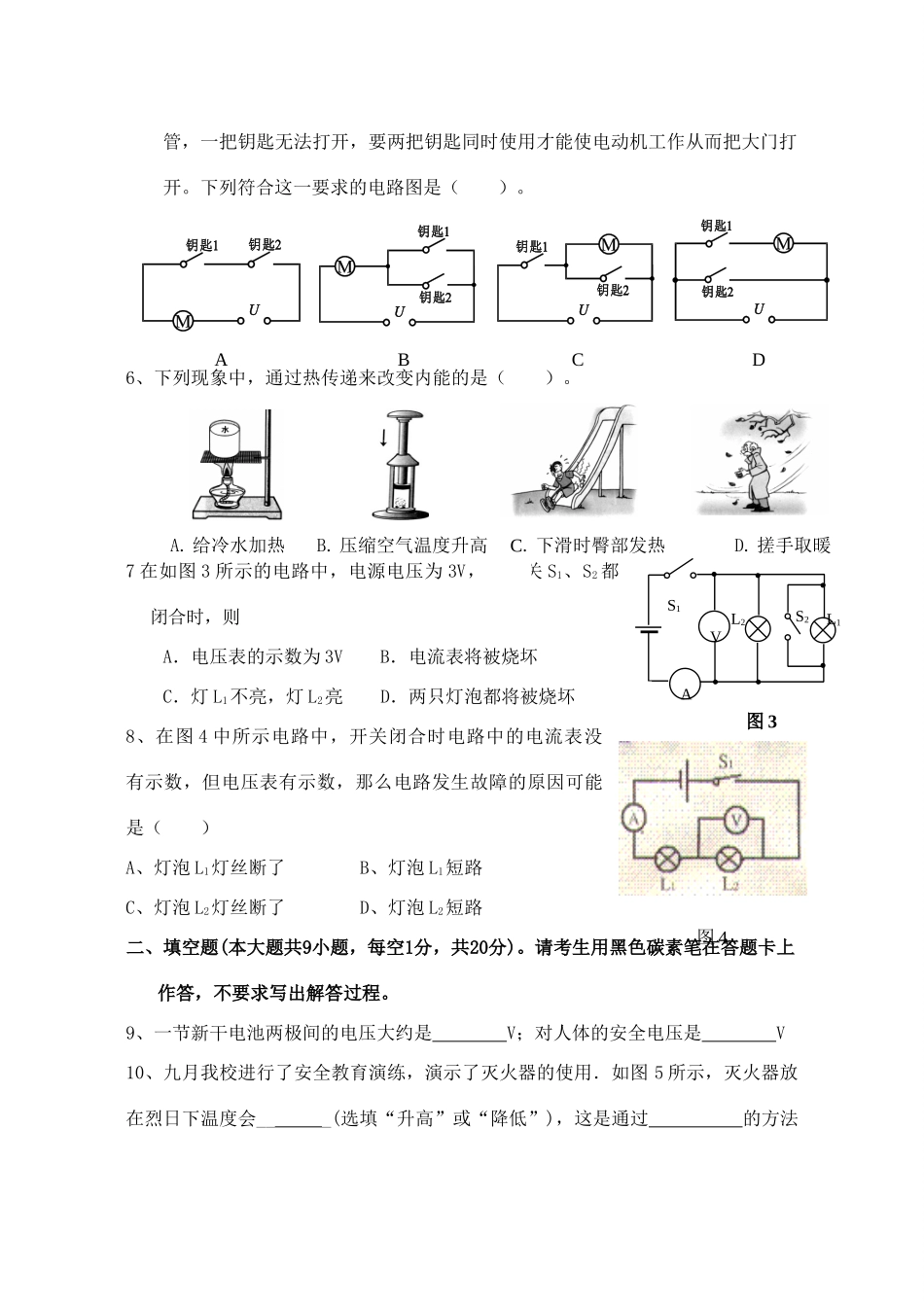

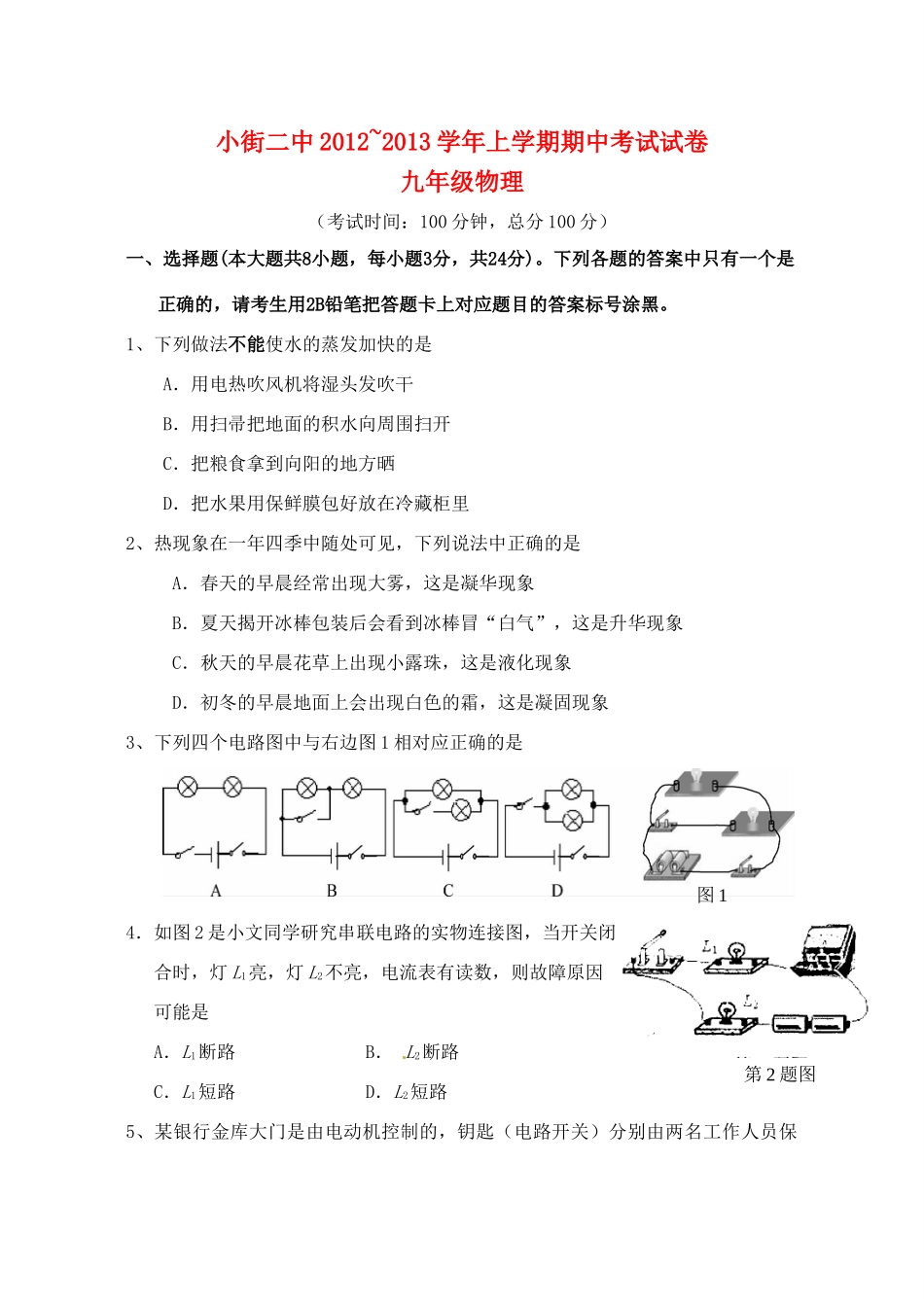

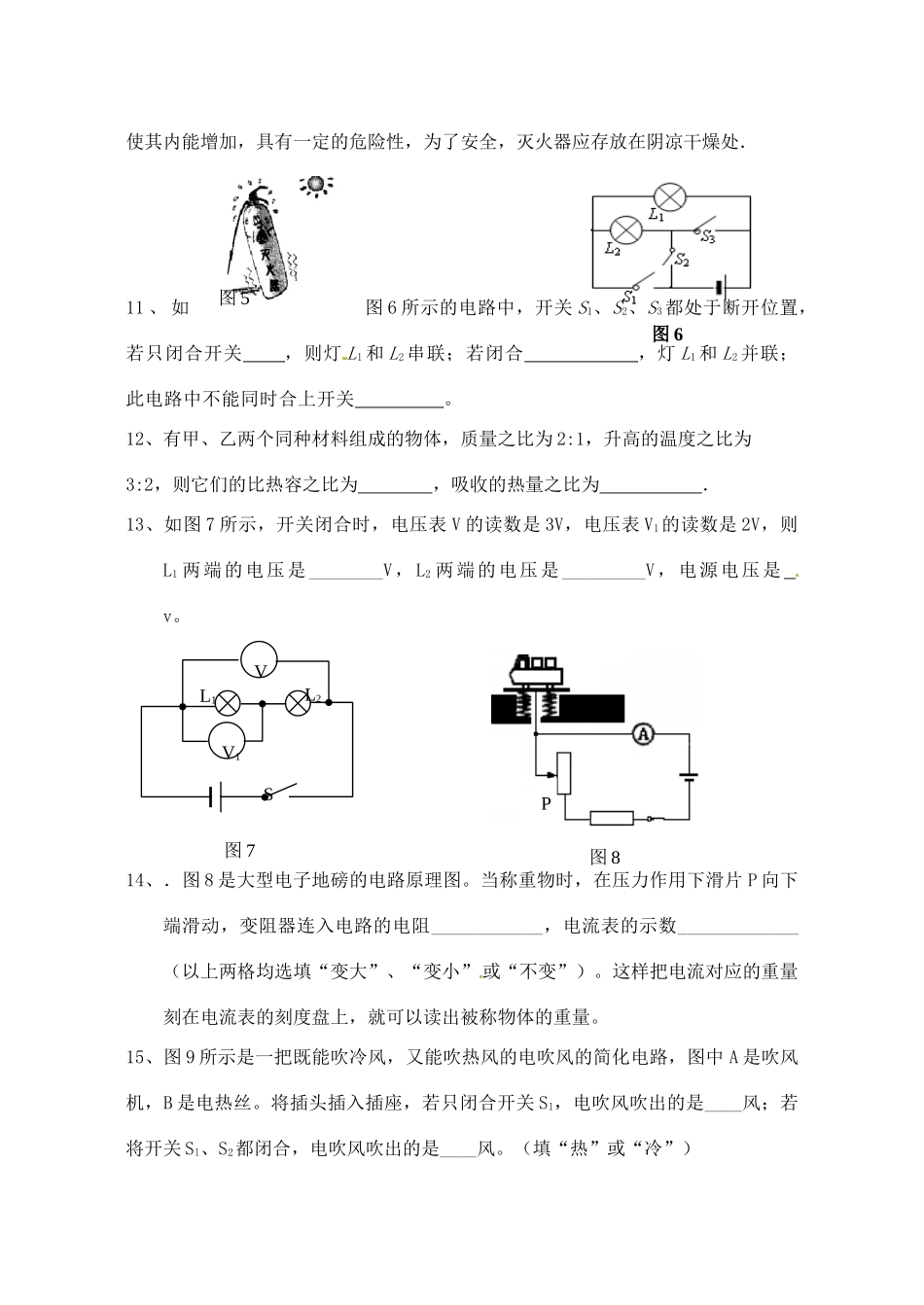

小街二中2012~2013学年上学期期中考试试卷九年级物理（考试时间：100分钟，总分100分）一、选择题(本大题共8小题，每小题3分，共24分)。下列各题的答案中只有一个是正确的，请考生用2B铅笔把答题卡上对应题目的答案标号涂黑。1、下列做法不能使水的蒸发加快的是A．用电热吹风机将湿头发吹干B．用扫帚把地面的积水向周围扫开C．把粮食拿到向阳的地方晒D．把水果用保鲜膜包好放在冷藏柜里2、热现象在一年四季中随处可见，下列说法中正确的是A．春天的早晨经常出现大雾，这是凝华现象B．夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象C．秋天的早晨花草上出现小露珠，这是液化现象D．初冬的早晨地面上会出现白色的霜，这是凝固现象3、下列四个电路图中与右边图1相对应正确的是4．如图2是小文同学研究串联电路的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表有读数，则故障原因可能是A．L1断路B．L2断路C．L1短路D．L2短路5、某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保第2题图图1S2S1图3AVL1L2管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开。下列符合这一要求的电路图是（）。6、下列现象中，通过热传递来改变内能的是（）。7在如图3所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则A．电压表的示数为3VB．电流表将被烧坏C．灯L1不亮，灯L2亮D．两只灯泡都将被烧坏8、在图4中所示电路中，开关闭合时电路中的电流表没有示数，但电压表有示数，那么电路发生故障的原因可能是（）A、灯泡L1灯丝断了B、灯泡L1短路C、灯泡L2灯丝断了D、灯泡L2短路二、填空题(本大题共9小题，每空1分，共20分)。请考生用黑色碳素笔在答题卡上作答，不要求写出解答过程。9、一节新干电池两极间的电压大约是V；对人体的安全电压是V10、九月我校进行了安全教育演练，演示了灭火器的使用．如图5所示，灭火器放在烈日下温度会___(选填“升高”或“降低”)，这是通过的方法ABCDA.给冷水加热B.压缩空气温度升高C.下滑时臀部发热D.搓手取暖图4图6使其内能增加，具有一定的危险性，为了安全，灭火器应存放在阴凉干燥处．11、如图6所示的电路中，开关S1、S2、S3都处于断开位置，若只闭合开关，则灯L1和L2串联；若闭合，灯L1和L2并联；此电路中不能同时合上开关。12、有甲、乙两个同种材料组成的物体，质量之比为2:1，升高的温度之比为3:2，则它们的比热容之比为，吸收的热量之比为．13、如图7所示，开关闭合时，电压表V的读数是3V，电压表V1的读数是2V，则L1两端的电压是________V，L2两端的电压是_________V，电源电压是v。14、．图8是大型电子地磅的电路原理图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻____________，电流表的示数_____________（以上两格均选填“变大”、“变小”或“不变”）。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。15、图9所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”）VV1L1L2S图7图8P图516、现在许多宾馆都利用房卡取电，如图10所示。只有把房卡插入槽中，房间内的用电器才能使用房卡的作用相当于家庭电路中的，房间里各用电器之间是联的。17、如图11所示的电路中，L1和L2是两只标有“6V3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是_________表，b是_________表．三、作图、实验与探究题(本大题共6小题，共34分)。请考生用黑色碳素笔在答题卡上作图和解答，答题中需要文字说明的应简明扼要。18（8分）（1）在实验室，刘星连好了一个如图12所示的电路，请你在虚线框中画出这个电路的电路图。（2）图13是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。图9图10图11图13图11图12图1619（1）图14的读数是A。（2）图15的读数是V20、（7分）小明等4人实验小组用如图16所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的...
