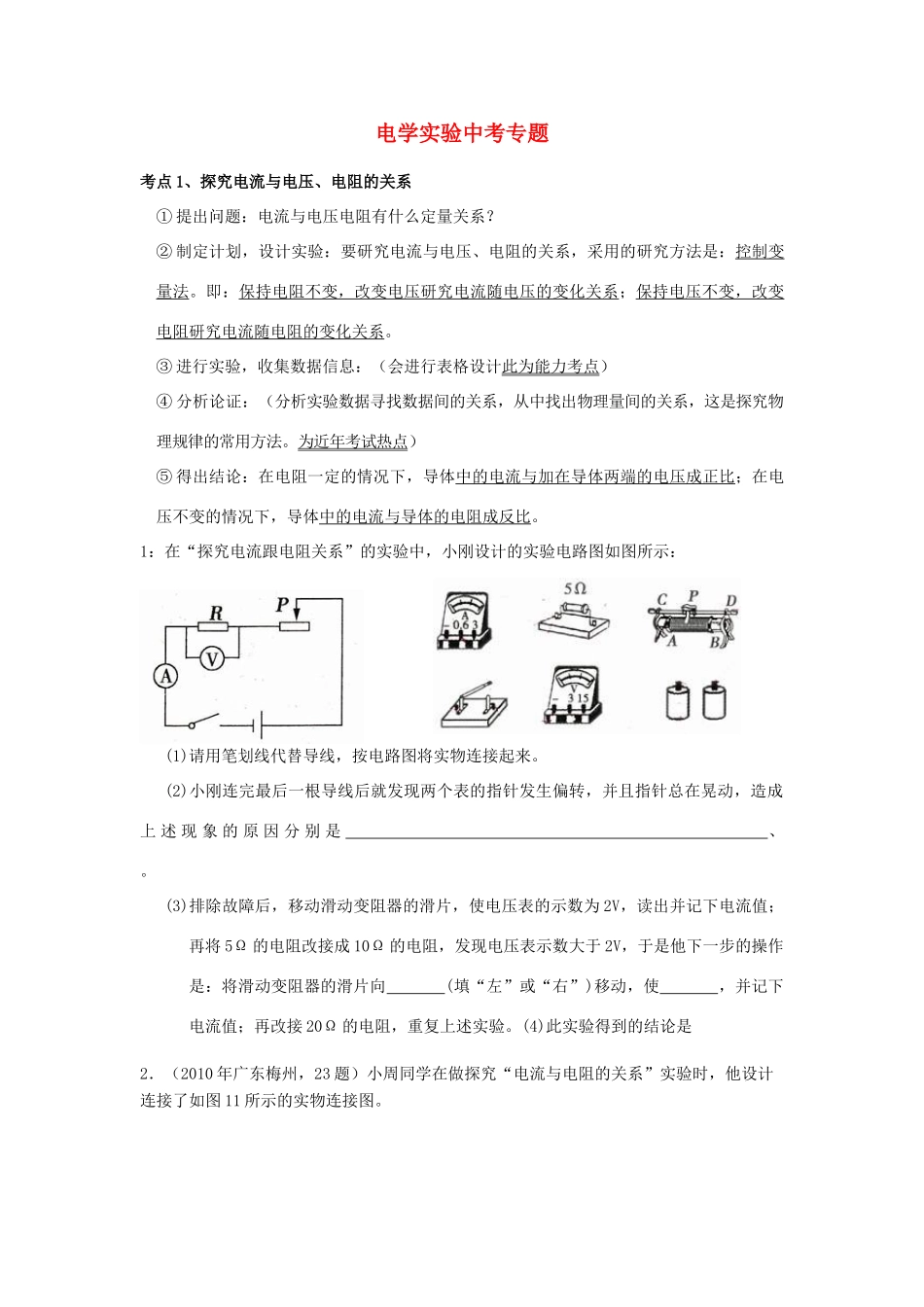

电学实验中考专题考点1、探究电流与电压、电阻的关系①提出问题：电流与电压电阻有什么定量关系？②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。③进行实验，收集数据信息：（会进行表格设计此为能力考点）④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。为近年考试热点）⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。1：在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：(1)请用笔划线代替导线，按电路图将实物连接起来。(2)小刚连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因分别是、。(3)排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向(填“左”或“右”)移动，使，并记下电流值；再改接20Ω的电阻，重复上述实验。(4)此实验得到的结论是2．（2010年广东梅州，23题）小周同学在做探究“电流与电阻的关系”实验时，他设计连接了如图11所示的实物连接图。（1）请你依题中的实物连接图画出相应的电路图。（2）实验中，小周同学先将5Ω的电阻R接入电路，电路连接完全正确，将滑动变阻器阻值调至最大处，闭合开关S就直接读出了电流表的示数，并把数据记录在表格中。然后再分别用10Ω和20Ω的电阻替换5Ω电阻，重复上述操作。他在实验操作过程中的错误是没有保持电阻R的不变。（3）小周同学发现错误后重新进行实验，得到的数据如下表所示。根据表中的实验数据得出的结论是：（4）小周同学发现有一个小灯泡，于是用这个小灯泡替换20Ω的电阻后，继续进行实验。电表测得示数如图12所示，可知小灯泡的阻值是Ω。物理量实验次数电阻R（Ω）电流I（A）150.482100.243200.12考点2：伏安法测电阻（电压表与电流表）1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。2、原理：I=U/R3、电路图：（右图）6个电路元件4、步骤：①根据电路图连接实物。连接实物时，必须注意开关应断开图11RS图12滑动变阻器变阻（“一上一下”）阻值最大（“滑片远离接线柱”）串联在电路中电流表“+”接线柱流入，“-”接线柱流出VARxR′②检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。③算出三次Rx的值，求出平均值。④整理器材。5、讨论：⑴本实验中，滑动变阻器的作用：①保护电路（限流）②改变被测电阻两端的电压及电流。⑵测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。根据Rx=U/I电阻偏小。⑶如图是两电阻的伏安曲线，则R1＞R26、如果考虑温度的因素，则U—I图如下图所示：1、（09烟台）在用“伏安法测导体电阻”的实验中．(1)小明连接的实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．量程选择：算最大电流I=U/Rx并联在电路中电压表“+”接线柱流入，“-”接线柱流出量程选择：看电源电压R1R2UI(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．实验名称用“伏安法”测电阻实验目的测定未知电阻R的阻值实验原理欧姆定律实验电路图实验步骤①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。②闭合开关，调节滑片P，读出电压表和电流表的示数。③根据测量的电压值和电流值，求出R的阻值。实验记录电压U/V电流I/A电阻R/Ω2.00.20实验结论略(3)从“实验步骤”看，存在的主要缺陷是什么．2.（2010年山东莱芜，23题）在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3．8V、1．5W”的小灯泡、标有“20，1．5A”的滑动变阻...
