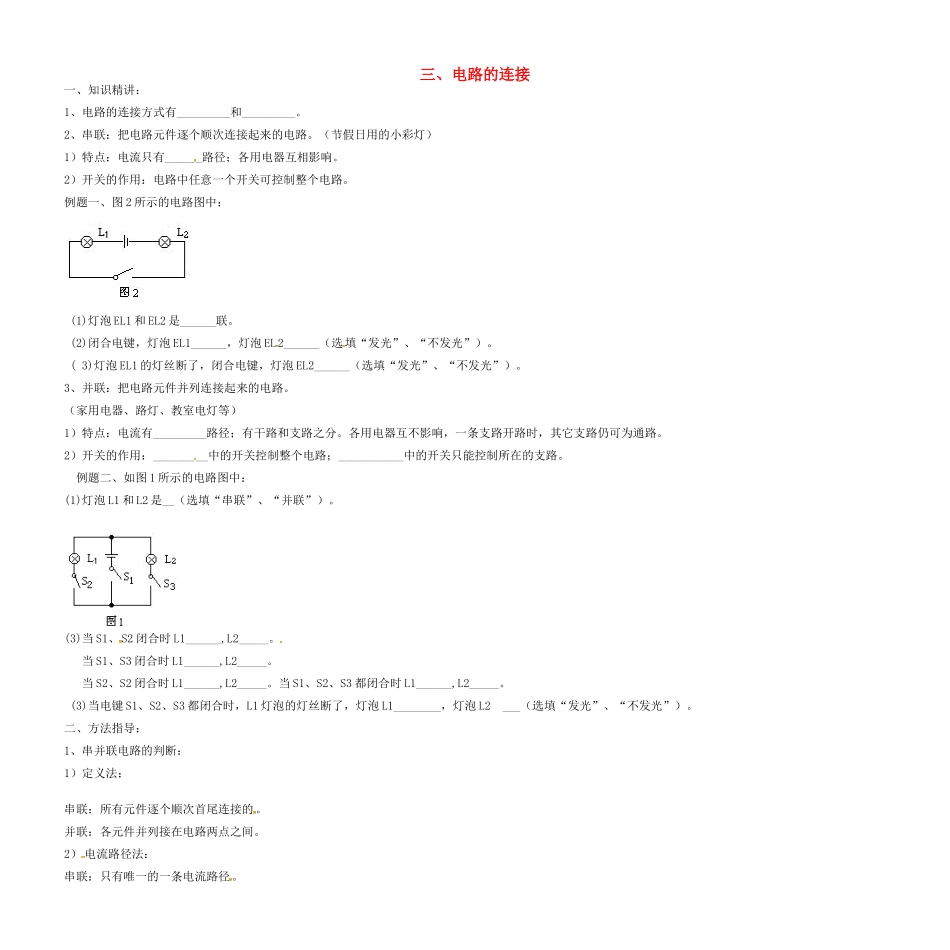

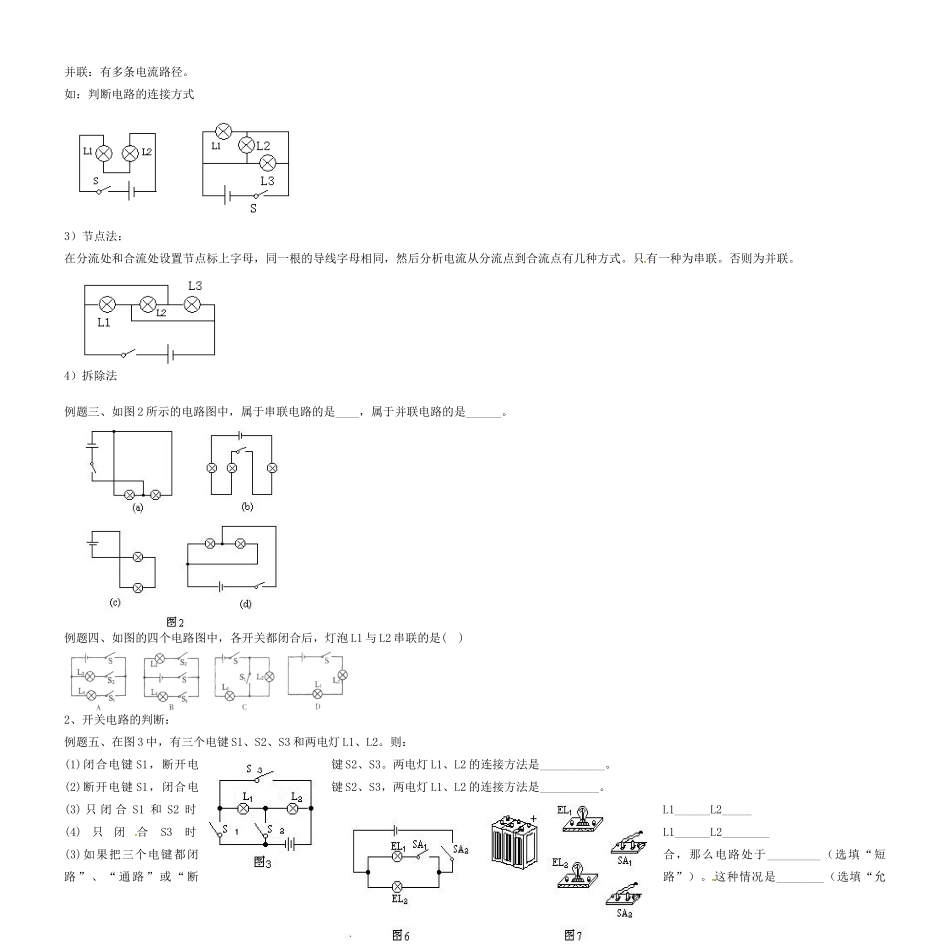

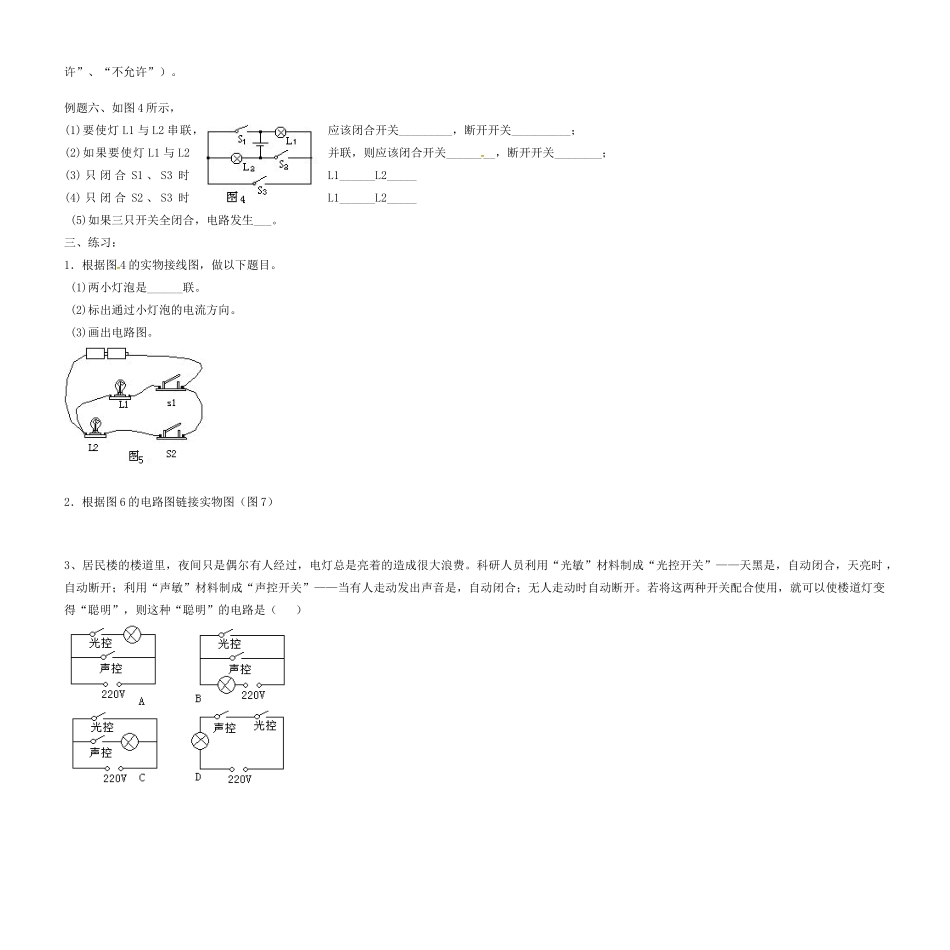

三、电路的连接一、知识精讲：1、电路的连接方式有_________和_________。2、串联：把电路元件逐个顺次连接起来的电路。（节假日用的小彩灯）1）特点：电流只有______路径；各用电器互相影响。2）开关的作用：电路中任意一个开关可控制整个电路。例题一、图2所示的电路图中：(1)灯泡EL1和EL2是______联。(2)闭合电键，灯泡EL1______，灯泡EL2______（选填“发光”、“不发光”）。(3)灯泡EL1的灯丝断了，闭合电键，灯泡EL2______（选填“发光”、“不发光”）。3、并联：把电路元件并列连接起来的电路。（家用电器、路灯、教室电灯等）1）特点：电流有_________路径；有干路和支路之分。各用电器互不影响，一条支路开路时，其它支路仍可为通路。2）开关的作用：_________中的开关控制整个电路；___________中的开关只能控制所在的支路。例题二、如图1所示的电路图中：(1)灯泡L1和L2是__（选填“串联”、“并联”）。(3)当S1、S2闭合时L1______,L2_____。当S1、S3闭合时L1______,L2_____。当S2、S2闭合时L1______,L2_____。当S1、S2、S3都闭合时L1______,L2_____。(3)当电键S1、S2、S3都闭合时，L1灯泡的灯丝断了，灯泡L1________，灯泡L2___（选填“发光”、“不发光”）。二、方法指导：1、串并联电路的判断：1）定义法：串联：所有元件逐个顺次首尾连接的。并联：各元件并列接在电路两点之间。2）电流路径法：串联：只有唯一的一条电流路径。并联：有多条电流路径。如：判断电路的连接方式3）节点法：在分流处和合流处设置节点标上字母，同一根的导线字母相同，然后分析电流从分流点到合流点有几种方式。只有一种为串联。否则为并联。4）拆除法例题三、如图2所示的电路图中，属于串联电路的是____，属于并联电路的是______。例题四、如图的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是()2、开关电路的判断：例题五、在图3中，有三个电键S1、S2、S3和两电灯L1、L2。则：(1)闭合电键S1，断开电键S2、S3。两电灯L1、L2的连接方法是___________。(2)断开电键S1，闭合电键S2、S3，两电灯L1、L2的连接方法是__________。(3)只闭合S1和S2时L1______L2_____(4)只闭合S3时L1______L2________(3)如果把三个电键都闭合，那么电路处于_________（选填“短路”、“通路”或“断路”）。这种情况是________（选填“允许”、“不允许”）。例题六、如图4所示，(1)要使灯L1与L2串联，应该闭合开关_________，断开开关__________；(2)如果要使灯L1与L2并联，则应该闭合开关________，断开开关________；(3)只闭合S1、S3时L1______L2_____(4)只闭合S2、S3时L1______L2_____(5)如果三只开关全闭合，电路发生___。三、练习：1．根据图4的实物接线图，做以下题目。(1)两小灯泡是______联。(2)标出通过小灯泡的电流方向。(3)画出电路图。2．根据图6的电路图链接实物图（图7）3、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着的造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑是，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音是，自动闭合；无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（）
