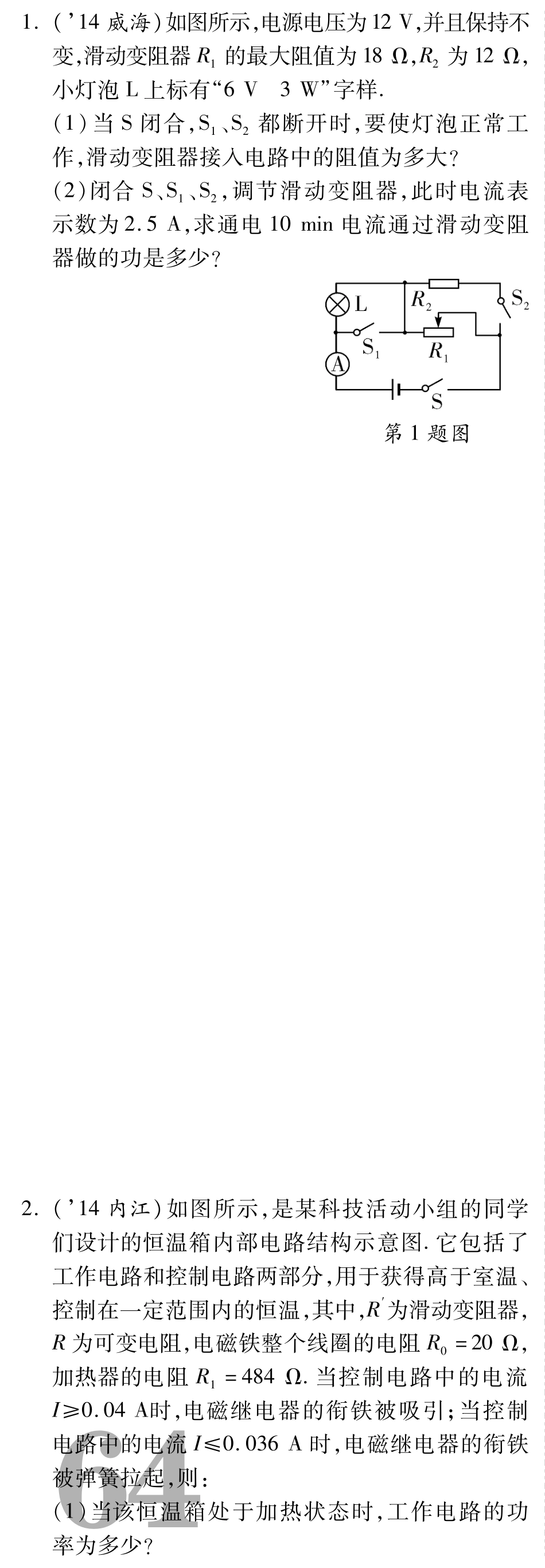

６４专项突破７电学综合计算１．（’１４威海）如图所示，电源电压为１２Ｖ，并且保持不变，滑动变阻器Ｒ１的最大阻值为１８Ω，Ｒ２为１２Ω，小灯泡Ｌ上标有“６Ｖ３Ｗ”字样．（１）当Ｓ闭合，Ｓ１、Ｓ２都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（２）闭合Ｓ、Ｓ１、Ｓ２，调节滑动变阻器，此时电流表示数为２．５Ａ，求通电１０ｍｉｎ电流通过滑动变阻器做的功是多少？第１题图２．（’１４内江）如图所示，是某科技活动小组的同学们设计的恒温箱内部电路结构示意图．它包括了工作电路和控制电路两部分，用于获得高于室温、控制在一定范围内的恒温，其中，Ｒ′为滑动变阻器，Ｒ为可变电阻，电磁铁整个线圈的电阻Ｒ０＝２０Ω，加热器的电阻Ｒ１＝４８４Ω．当控制电路中的电流Ｉ≥０．０４Ａ时，电磁继电器的衔铁被吸引；当控制电路中的电流Ｉ≤０．０３６Ａ时，电磁继电器的衔铁被弹簧拉起，则：（１）当该恒温箱处于加热状态时，工作电路的功率为多少？（２）如果当滑动变阻器Ｒ′＝３００Ω，可变电阻Ｒ＝１８０Ω时，衔铁恰好被拉起，控制电路的电源电压是多少？那么，当衔铁恰好被吸引时，滑动变阻器和可变电阻的最小电阻的阻值是多少？第２题图３．（’１４眉山）某校师生自制一台电烘箱而设计的简化电路图及技术参数如下，Ｒ１和Ｒ２均为电热丝且电阻值恒定．额定电压２２０Ｖ正常工作电流高温挡５Ａ低温挡２Ａ第３题图根据师生们的设计，求：（１）电烘箱在高温挡正常工作时每分钟可产生的热量；（２）电热丝Ｒ１的阻值；（３）电烘箱在低温挡正常工作时，Ｒ２的功率．６４专项突破７电学综合计算１．（’１４威海）如图所示，电源电压为１２Ｖ，并且保持不变，滑动变阻器Ｒ１的最大阻值为１８Ω，Ｒ２为１２Ω，小灯泡Ｌ上标有“６Ｖ３Ｗ”字样．（１）当Ｓ闭合，Ｓ１、Ｓ２都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（２）闭合Ｓ、Ｓ１、Ｓ２，调节滑动变阻器，此时电流表示数为２．５Ａ，求通电１０ｍｉｎ电流通过滑动变阻器做的功是多少？第１题图２．（’１４内江）如图所示，是某科技活动小组的同学们设计的恒温箱内部电路结构示意图．它包括了工作电路和控制电路两部分，用于获得高于室温、控制在一定范围内的恒温，其中，Ｒ′为滑动变阻器，Ｒ为可变电阻，电磁铁整个线圈的电阻Ｒ０＝２０Ω，加热器的电阻Ｒ１＝４８４Ω．当控制电路中的电流Ｉ≥０．０４Ａ时，电磁继电器的衔铁被吸引；当控制电路中的电流Ｉ≤０．０３６Ａ时，电磁继电器的衔铁被弹簧拉起，则：（１）当该恒温箱处于加热状态时，工作电路的功率为多少？（２）如果当滑动变阻器Ｒ′＝３００Ω，可变电阻Ｒ＝１８０Ω时，衔铁恰好被拉起，控制电路的电源电压是多少？那么，当衔铁恰好被吸引时，滑动变阻器和可变电阻的最小电阻的阻值是多少？第２题图３．（’１４眉山）某校师生自制一台电烘箱而设计的简化电路图及技术参数如下，Ｒ１和Ｒ２均为电热丝且电阻值恒定．额定电压２２０Ｖ正常工作电流高温挡５Ａ低温挡２Ａ第３题图根据师生们的设计，求：（１）电烘箱在高温挡正常工作时每分钟可产生的热量；（２）电热丝Ｒ１的阻值；（３）电烘箱在低温挡正常工作时，Ｒ２的功率．６５４．（’１４雅安）如图所示，电源电压保持不变，Ｌ是标有“６Ｖ３Ｗ”的小灯泡，定值电阻Ｒ＝１０Ω．当Ｓ、Ｓ２闭合，Ｓ１断开，且Ｐ位于ａ端时，电路消耗的功率为３．６Ｗ，Ｐ位于ｂ端时，电路消耗的功率为０．７２Ｗ．（设灯泡电阻不随温度变化）（１）求电源电压；（２）滑动变阻器Ｒ０的最大阻值；（３）要使电路的总功率最小且电流表的示数不为０，请指出开关Ｓ、Ｓ１、Ｓ２的断开、闭合情况和滑片Ｐ的位置，并求出此时的最小功率．（保留两位小数）第４题图５．（’１４北...
