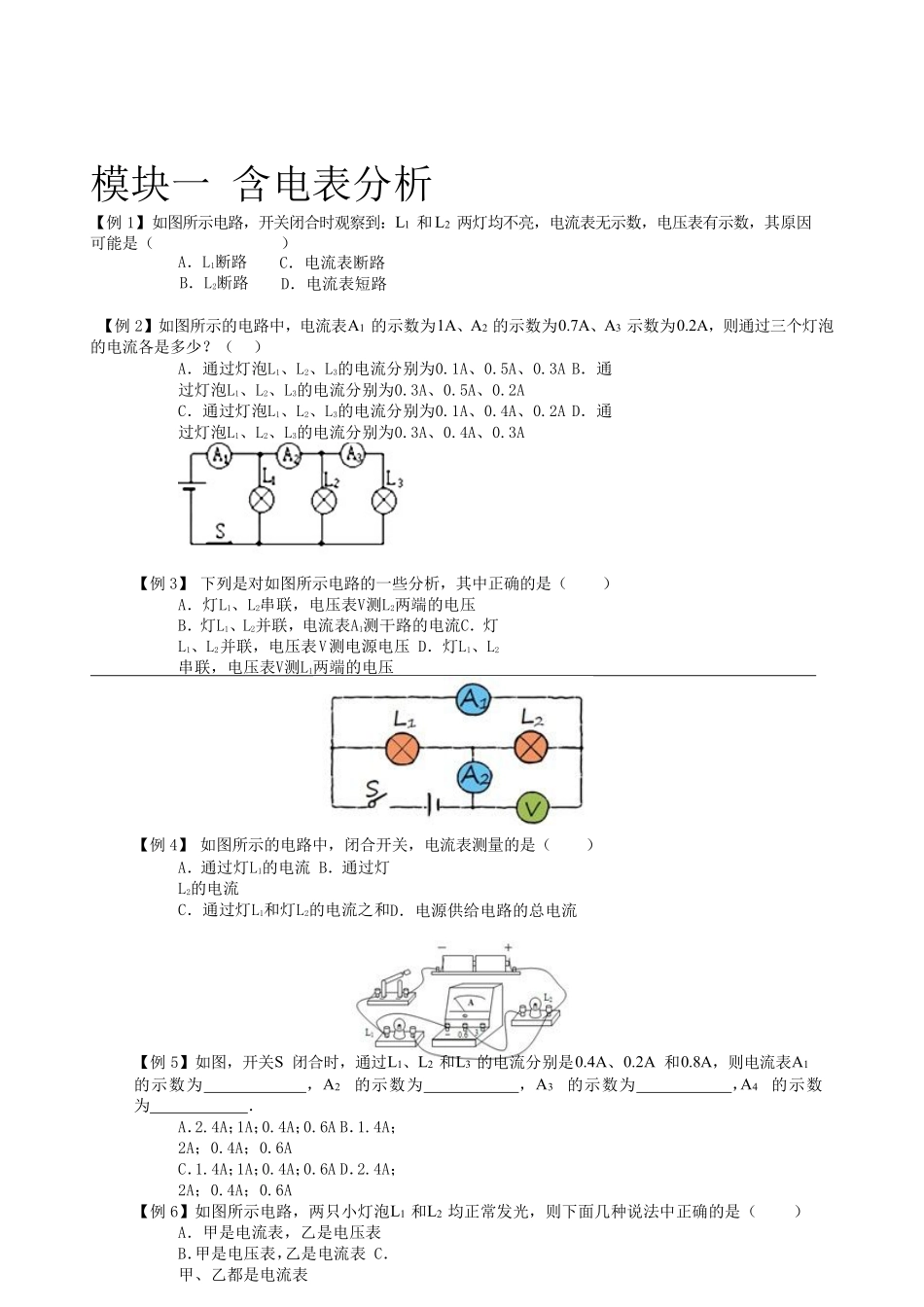

模块一含电表分析【例1】如图所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数，其原因可能是（）A．L1断路C．电流表断路B．L2断路D．电流表短路【例2】如图所示的电路中，电流表A1的示数为1A、A2的示数为0.7A、A3示数为0.2A，则通过三个灯泡的电流各是多少？（）A．通过灯泡L1、L2、L3的电流分别为0.1A、0.5A、0.3AB．通过灯泡L1、L2、L3的电流分别为0.3A、0.5A、0.2AC．通过灯泡L1、L2、L3的电流分别为0.1A、0.4A、0.2AD．通过灯泡L1、L2、L3的电流分别为0.3A、0.4A、0.3A【例3】下列是对如图所示电路的一些分析，其中正确的是（）A．灯L1、L2串联，电压表V测L2两端的电压B．灯L1、L2并联，电流表A1测干路的电流C．灯L1、L2并联，电压表V测电源电压D．灯L1、L2串联，电压表V测L1两端的电压【例4】如图所示的电路中，闭合开关，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流之和D．电源供给电路的总电流【例5】如图，开关S闭合时，通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A1的示数为，A2的示数为，A3的示数为，A4的示数为．A．2.4A；1A；0.4A；0.6AB．1.4A；2A；0.4A；0.6AC．1.4A；1A；0.4A；0.6AD．2.4A；2A；0.4A；0.6A【例6】如图所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表【例7】如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为V，灯L2两端的电压为V，灯L3两端的电压为V．A．3；1；2B．2；1；2C．2；1；3D．3；1；3【例8】如图所示电路，闭合开关S后，电压表V1的示数为3V，电压表V2的示数为8V，则灯L1两端的电压为（）A．8VB．3VC．5VD．11V【例9】如图所示，开关S闭合后，其中A1的示数为0.3安，A2的示数为0.4安，如果通过L1的电流I1和通过L2的电流I2相等，则通过干路电流为I为（）A.0.3AB.0.4AC.0.5AD.0.6A模块二欧姆定律理解【例10】（多选）以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由IU可得RU，表示在通过导体电流一定时，R跟导体两端电压成正比RIB．由IU可得RU，表示在导体两端电压一定时，R跟通过导体的电流成反比RIC．IU表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比RD．IU表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比模块三比例专题【例11】如图所示的电路中，a、b两端电压保持不变，已知R1:R21:4，则开关S闭合前后通过R2的电流之比和其两端的电压之比分别是（）A．4：55：4B．4：54：5C．5：44：5D．5：45：4【例12】如图所示电路中，定值电阻R1:R2:R3＝3:2:3，电源电压不变．开关S闭合前，电压表的示数为U，开关S闭合后，电压表的示数为U，则U:U等于（）A．5:4B．1:1C．4:3D．5:3【例13】如图所示的电路中，电流表A1、A2、A3的示数比为6:5:3，则电阻R1、R2、R3之比为（）A．3:5:6B．5:6:10C．3:2:1D．6:3:2【例14】如图所示，电源电压不变，R18，R212，当S1闭合而S2断开，①②都是电流表时，两表的示数之比为；若S1、S2都闭合，①②都是电压表时，两表的示数之比为．【例15】（多选）如图所示电路中，电阻R1与R3相等，电阻R2与R4相等．现有一个两端电压为10V的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5V，电阻R1两端的电压为U1．当把该电源接在C、D两个接线端时，电压表的示数为5V，电阻R2两端的电压为U2，则下列选项正确的是（）A．U1:U21:2B．R1:R51:3C．R2:R51:2D．R1:R21:3【例16】（多选）如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为20．闭合开关S，电流表A1和A2的示数之比为3:2．若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2．则下列选项正确的是（）A．R1=5B．R110C．U1:U2＝3:4D．U1:U2=4:3模块四比例专题【例20】如图所示电路中，电源两端电压不变，定值电阻的阻值R1:R2:R3＝4:5:6开关S接1时，电流表的示数为0.9A．...
