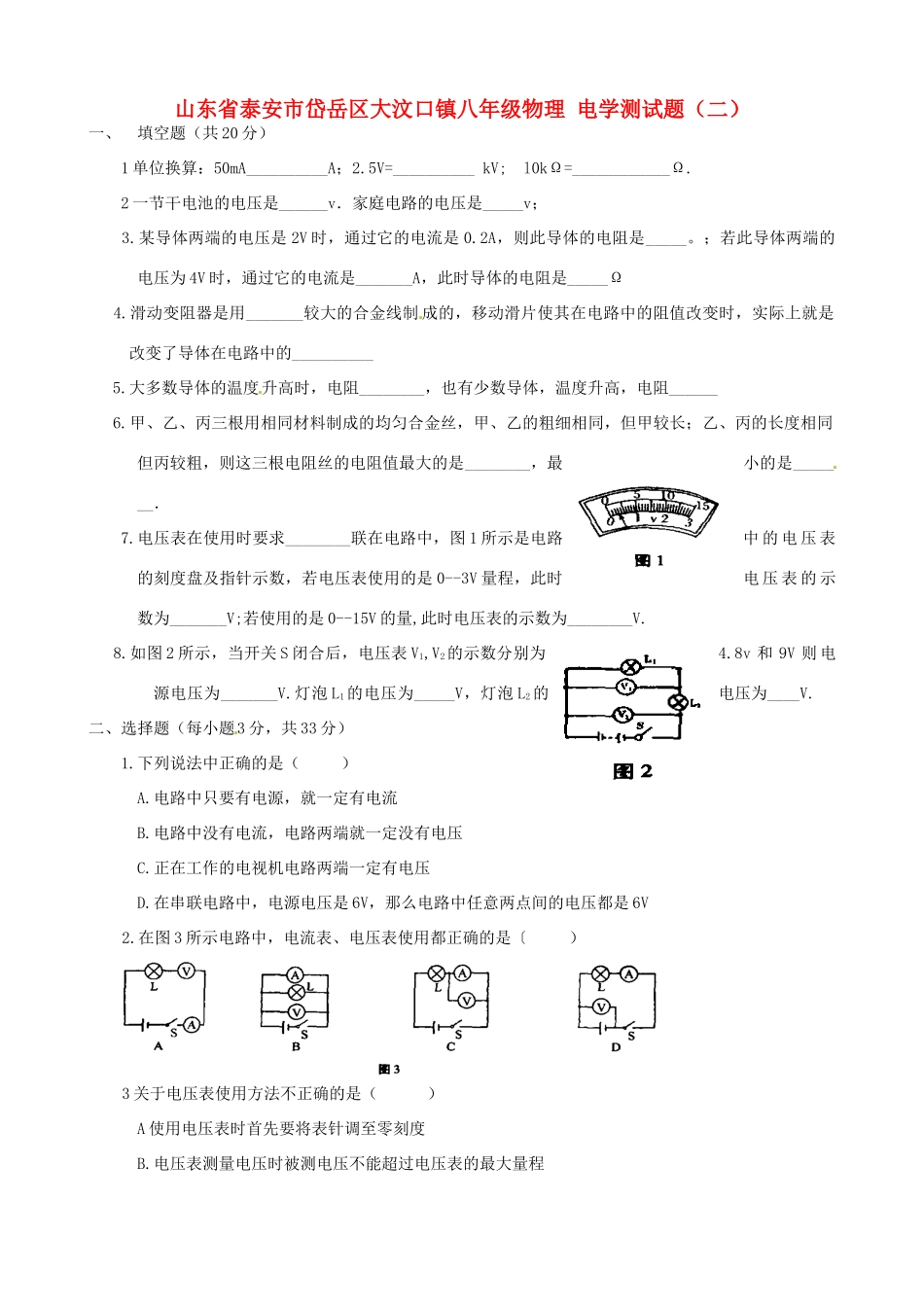

山东省泰安市岱岳区大汶口镇八年级物理 电学测试卷(二)试卷VIP专享VIP免费

山东省泰安市岱岳区大汶口镇八年级物理电学测试题（二）一、填空题（共20分）1单位换算：50mA__________A；2.5V=__________kV;l0kΩ=____________Ω.2一节干电池的电压是______v．家庭电路的电压是_____v；3.某导体两端的电压是2V时，通过它的电流是0.2A，则此导体的电阻是_____。；若此导体两端的电压为4V时，通过它的电流是_______A，此时导体的电阻是_____Ω4.滑动变阻器是用_______较大的合金线制成的，移动滑片使其在电路中的阻值改变时，实际上就是改变了导体在电路中的__________5.大多数导体的温度升高时，电阻________，也有少数导体，温度升高，电阻______6.甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同但丙较粗，则这三根电阻丝的电阻值最大的是________，最小的是_______．7.电压表在使用时要求________联在电路中，图1所示是电路中的电压表的刻度盘及指针示数，若电压表使用的是0--3V量程，此时电压表的示数为_______V;若使用的是0--15V的量,此时电压表的示数为________V.8.如图2所示，当开关S闭合后，电压表V1,V2的示数分别为4.8v和9V则电源电压为_______V.灯泡L1的电压为_____V，灯泡L2的电压为____V.二、选择题（每小题3分，共33分）1.下列说法中正确的是（）A.电路中只要有电源，就一定有电流B.电路中没有电流，电路两端就一定没有电压C.正在工作的电视机电路两端一定有电压D.在串联电路中，电源电压是6V，那么电路中任意两点间的电压都是6V2.在图3所示电路中，电流表、电压表使用都正确的是〔）3关于电压表使用方法不正确的是（）A使用电压表时首先要将表针调至零刻度B.电压表测量电压时被测电压不能超过电压表的最大量程C.电压表测量电压时，必须与被测电路串联D.电压表测量电压时，必须与被测电路并联4.小红和小明学习电压后有各自的不同认识，你认为不正确的是（）A.电压是使电路中形成电流的原因B.电源是电路申提供电压的装置C.电路中有电流，则电路中一定有电源D.电路中有电源，则电路中一定有电流5.如图4所示，闭合开关S，电压表测出的是（）A.L1两端的电压B.L2两端的电压C.L1和L2两端的电压D.电源两端的电压6.在下列电压值中，错误的是（）A.家庭电路的电压为220VB.手机电池的电压为12VC.一节干电池的电压为1.5VD.对人体的安全电压为不高于36V7.如图5所示电路中，当闭合开关S后，滑片P向右移动时，灯泡变亮的是（）8．已知电阻R1＞R2，将它们串联后接人电路，则R1,R2两端电压U1,,U2，通过R1,R2的电流I1,I2的关系分别是()A.U1=U2I1=I2B.U1=U2，I1＜I2C.U1＞U2,I1=I2D.U1＜I2,U2＜I29.如图6所示电路中，电源电压保持不变，当闭合开关S后，移动滑片P下列说法中正确的是(）A.滑片P向右移动时，电压表、电流表示数都变大B.滑片P向左移动时，电压表示数变大，电流表示数变小C.滑片P向左移动时，电压表、电流表示数都不变D.滑片P向右移动时，电压表示数不变，电流表示数变大10．如图7所示，当开关S闭合后，电压表V2示数为10V，电压表V1示数为8V，若电源电压为15V，则灯L2两端电压为（）A.2VB.3VC.5VD.7V11.如图8所示，电源电压12V，电阻R阻值为2Ω，电压表所选量程为0--3V.为了不损坏电压表，变阻器的阻值应（）A不高于2Ω,B.不低于2ΩC:不高于6ΩD.不低于6Ω三、实验题（第1题11分，第2题8分，共19分）1.如图9所示．用电压表测小灯泡两端的电压，用电流表测通过小灯泡的电流的实物连接图(1)由实物图的连接可知，甲电表为_________表；乙电表为_________表．（2)电流表右端为__________接线柱，量程为__________；电压表右端为________接线柱，量程为__________．(3)根据实物连接图，将其电路图画在方框内．(4)根据甲、乙两表的刻度盘指针的位置可知，灯泡两端的电压为____________V，通过灯泡的电流为_________A2.按照图10中的电路元件，根据要求设计电路．要求两灯并联，变阻器接在干路上，电流表测灯L1的电流，画出电路图并连接实物．四、计算题（第1,2、3、4题各7分，共28分）1.如图11所示电路中，电源电压为9V，R1的阻值为12欧，开关5闭合时，电压表．的示数6V.试问：(1)电流表的示数是多少？(2)R2的阻值和电...
