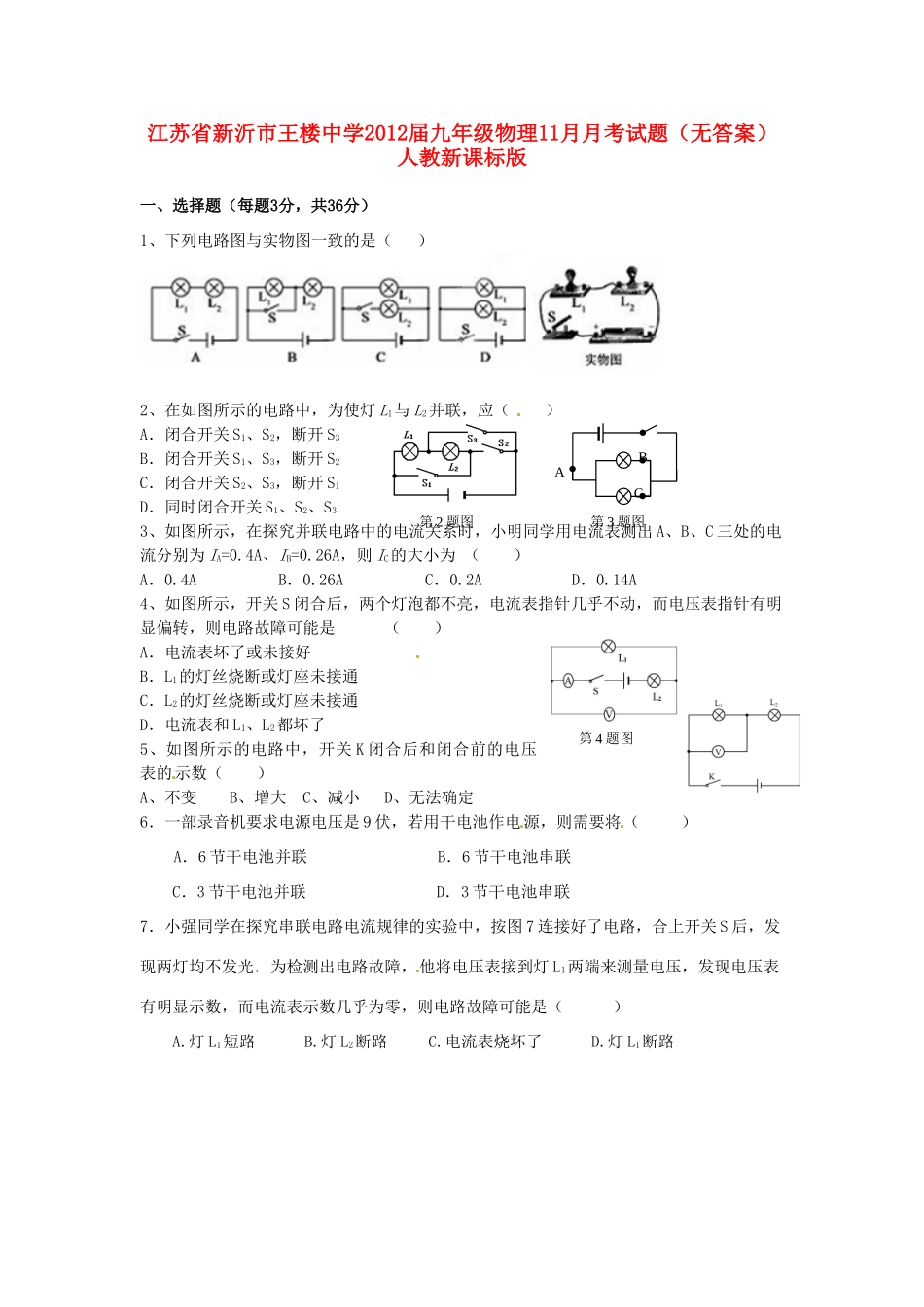

江苏省新沂市王楼中学2012届九年级物理11月月考试题（无答案）人教新课标版一、选择题（每题3分，共36分）1、下列电路图与实物图一致的是（）2、在如图所示的电路中，为使灯L1与L2并联，应（）A．闭合开关S1、S2，断开S3B．闭合开关S1、S3，断开S2C．闭合开关S2、S3，断开S1D．同时闭合开关S1、S2、S33、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.26A，则IC的大小为（）A．0.4AB．0.26AC．0.2AD．0.14A4、如图所示，开关S闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是（）A．电流表坏了或未接好B．L1的灯丝烧断或灯座未接通C．L2的灯丝烧断或灯座未接通D．电流表和L1、L2都坏了5、如图所示的电路中，开关K闭合后和闭合前的电压表的示数（）A、不变B、增大C、减小D、无法确定6．一部录音机要求电源电压是9伏，若用干电池作电源，则需要将（）A．6节干电池并联B．6节干电池串联C．3节干电池并联D．3节干电池串联7．小强同学在探究串联电路电流规律的实验中，按图7连接好了电路，合上开关S后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A.灯L1短路B.灯L2断路C.电流表烧坏了D.灯L1断路第4题图第2题图第3题图ABC8．如图8所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是（）A．两表示数都变大B．两表示数都变小C．电流示数变大，电压表示数变小D．电流示数变小，电压表示数变大9．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是（）A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来10．下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（）11．一个定值电阻R两端电压从5V增大到10V，通过电阻R的电流增大了0.2A，则该电阻的阻值为（）A、25ΩB、50ΩC、12.5ΩD、100Ω12、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为A.5.6V1.4VB.7V1.4VC.1.4V7VD.1.4V5.6V题目123456789101112答案二、填空题（每空1分，共22分）13、电视信号在天线上感应的电压约为0.1mV，合V．经验证明，只有V的电压对人体来说是安全的．家庭电路的电压为V．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成KΩ．14、滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到的位置上．15、一个阻值为10Ω的电阻，它两端的电压为3V时，通过它的电流是A。当通过它的电流为1.5A时，它两端的电压是V。当没有电流通过时，它的电阻是Ω。16、粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则R长R短；将它们串联在同一电路中，则I长I短;将它们并联在同一电路中，则U长U短。（选填“大于”、“小于”或“等于”）17、如图17所示的电路中，要使电阻R1和R2组成并联电路，则应将开关________闭合，______断开。要使电阻R1和R2组成串联电路则应将开关________闭合，______断开；不能同时闭合开关_______会造成短路18如图18，电源电压保持不变，电阻R1=R2=R3=10。要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应(填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2=。三、作图题（19题2分，20题3分）19、在图19所示电路的适当位置，标出表示电压表和电流表的符号，并用“＋”或“－”标明正、负接线柱。图19LR20、现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干。请按要求在题下方框内画出电路图。要求：（1）灯泡L1、L2并联；（2）开关控制整个电路；（3）电流表A1测灯泡L1的电流；（4）电流表A2测总电流。四、实验题（每空2分，共22分）21、．做“决定电阻大小因素”实验时，为了便于研究而采用控制变量法进行实验，即每次选出...
